Устройство водяного теплого пола в квартире

Центральное отопление в многоквартирных домах часто оставляет желать лучшего. В домах современной застройки его может вообще не быть, они исходно проектируются с расчетом на индивидуальное отопление.

Одно из решений этой проблемы – водяной теплый пол в квартире. Если есть возможность для монтажа, это лучший вариант: обогрев электричеством стоит дорого (расход электроэнергии теплых электрических полов).

Установка водяного контура возможна не везде и не всегда. Разрешение на врезку в общедомовой отопительный стояк при вертикальной разводке получить практически невозможно, т.к. это нарушит работу всей системы теплоснабжения дома.

При горизонтальной разводке разрешение получить тоже трудно, но реально. Только придется подключить счетчик тепла.

Если отопление исходно не предусмотрено, контур можно сделать от котла (котлы для теплого водяного пола). При наличии центрального ГВС – от горячего стояка. Еще один вариант: установить котел и выполнить контур с антифризом вместо воды. Как сделать теплые водяные полы в квартире?

Монтаж: общие правила

Вид процесса монтажа водяного теплого пола в квартиреПрежде чем планировать укладку пола, нужно принять меры по максимальной теплоизоляции помещения: утеплить стены, застеклить балкон, заменить старые окна на новые и др.

Пирог пола тоже обязательно включает в себя утеплитель (устройство пирога теплого водяного пола).

Послойная структура пирога выглядит так:

  • гидроизоляция;
  • утеплитель – листовой или специальные маты (о матах для теплого водяного пола). Толщина листового зависит от расположения квартиры: если внизу неотапливаемый подвал, слой толще, на втором этаже и выше – тоньше;
  • отражающая фольга или пластины. Иначе часть тепла будет уходить вниз, к соседям (или в подвал);
  • трубы (о трубах для теплого водяного пола). Чаще всего используются металлопластиковые сечением 1,6 сантиметра;
  • если для теплоизоляции используются листовые материалы, поверх труб укладывают стяжку (при условии, что перекрытие выдержит ее вес);
  • если используются профильные маты, напольное покрытие можно класть прямо на них. Плитку (как сделать теплые водяные полы под плитку своими руками) и рулонные материалы укладывают на лист водостойкой фанеры, ламинат (как сделать водяной теплый пол под ламинат) – сразу на маты.
Читайте также:   О схеме укладки теплого водяного пола

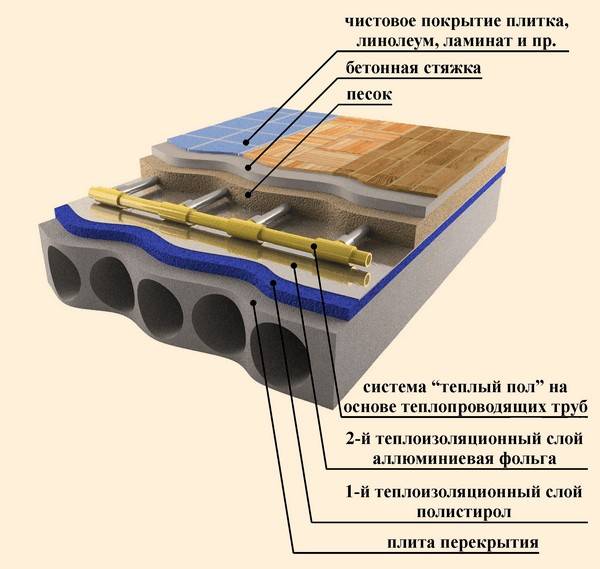

Вид пирога водяного теплого пола в квартире

Для укладки теплых полов есть две основных схемы – змейка и спираль (о схеме укладки теплого водяного пола), а также различные комбинации из них. Подходящая схема водяных теплых полов в квартире – спираль, т.к. теплоноситель распространяется по всей протяженности контура более-менее равномерно.

Поскольку в квартире с улицей граничит одна стена (в угловой – две), нужно укладывать трубу так, чтобы самая горячая часть проходила вдоль наружной стены. На этом участке шаг между витками рекомендуется сделать меньше.

Максимально допустимая длина водяного контура – 100 метров. В каждом помещении (спальне, кухне, ванной) должен быть свой контур. Шаг между витками может составлять от 15 до 30 сантиметров, чем он меньше – тем выше теплоэффективность пола на этом участке. Примерная теплоотдача, в зависимости от шага труб: 30 сантиметров – 50 ватт на метр квадратный, 20 – 80 ватт.

Теплые полы не укладывают под мебелью и стационарно расположенной бытовой техникой. Это нерациональная трата энергии. Оптимальная температура теплых полов – 30 градусов (не больше 40).

Как подключить пол к горячему стояку

Вид подключения к стояку горячей воды водяного теплого пола в квартиреПри центральном отоплении с вертикальной разводкой единственный способ запитки водяного теплого пола в квартирах – стояк с горячей водой.

У этого варианта есть несколько минусов:

  • во время сезонного отключения ГВС пол работать не будет;
  • в ванной стояк рядом, а в жилые комнаты трубы тянуть далеко;
  • будут сложности с регулировкой температуры.

На первом этапе рекомендуется заменить старую металлическую трубу стояка на новую из полипропилена. Далее в нее нужно впаять шаровые краны. После укладки контура оба его конца подсоединяются к кранам фитингами. Аналогичным образом осуществляется подключение к центральной отопительной системе при горизонтальной разводке.

Если вы планируете больше одного контура, нужно установить в техническом шкафу коллекторный узел – две гребенки, к одной из которых будут подсоединены трубы для подачи горячей воды, ко второй – охлажденная обратка.

Отводы от коллектора (коллектор для теплого водяного пола) подключаете к шаровым кранам стояка. Между гребенками можно установить трехходовой кран – это позволит регулировать температуру в контурах.

Отопление от котла

Вид теплого водяного котлаНаименее зависимый вариант – водяной теплый пол в квартире от котла. Здесь тоже есть некоторые сложности: твердотопливный или жидкотопливный котел в городе установить нельзя, электрический (применение электрического котла для теплого водяного пола) – дорого в эксплуатации, а на врезку в газовый стояк тоже нужно разрешение.

Если газ в квартиру не проведен, придется подвозить жидкий в баллонах. И все равно получать разрешение – на установку котла.

Если котел будет использоваться только для отопления, в контур можно закачать антифриз. В городской квартире это не слишком оправдано, т.к. до минусовых значений температура не опустится, и вода в трубе не замерзнет.

Износ труб при использовании антифризов происходит быстрее, котел может потерять гарантию из-за несоблюдения правил эксплуатации. Но зато такая система не будет зависеть от водоснабжения.

Для работы теплого пола от котла вам обязательно понадобится насос (подбор насоса для теплого водяного пола) и коллекторный узел.

Общие правила эксплуатации газового котла:

  • в городской квартире невозможно установить стандартный дымоход, как в частном доме. Продукты сгорания выводятся с помощью коаксиальной трубки сквозь уличную стену либо за окно;
  • газовый котел устанавливают на негорючее основание. Если используется настенная модель, необходимо закрыть соответствующий участок стены негорючим материалом – металлическим либо асбестовым листом;
  • трубы для подключения к источнику газа, для подсоединения подающей и обратной части контура – только металлические.

Схема устройства водяного теплого пола в квартире

Заключение

Водяной теплый пол в квартире в процессе монтажаТеплый пол водяной своими руками в квартире – это возможно. Цена вопроса зависит от варианта, а выбор варианта – от особенностей дома.

Если в частном доме хозяин руководствуется только соображениями рентабельности, то в городских условиях есть масса ограничений.

Когда теплый пол нужен в качестве дополнительного источника тепла, возможно, стоит рассмотреть поближе перспективу установки электрической модели: от нее ведь не потребуется работа на полную мощность. Значит, и расход энергии может получиться достаточно экономный (как выбрать теплый электрический пол).

Видео о водяном теплом поле в квартире.
