Виды оборудования для теплого водяного пола

Оборудование для теплого водяного пола можно поделить на несколько частей: сами трубы, пирог пола, котел, контрольно-распределительный узел.

Назначение пирога – не допускать утечку тепла в нижние помещения, предотвращать протечки и механические повреждения труб. Котел нагревает теплоноситель. Распределительный узел обеспечивает необходимые коммуникации и температурный контроль.

Трубы

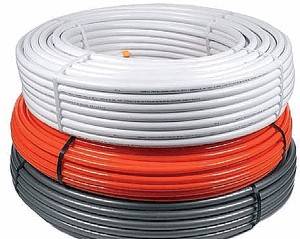

Пример труб для теплого водяного полаДля теплых полов используются трубы (о трубах для теплого водяного пола) из металлопластика или сшитого полиэтилена. Полипропиленовые – нежелательно, они хуже гнутся. Медные – идеальный вариант, но дорогой. Оптимальная толщина – 1,6 сантиметра, максимальная – 2.

Трубы продаются в бухтах. Рекомендуется укладка контура одной трубой, без промежуточных соединений. Если длины не хватает, трубы сваривают утюгом для полипропилена.

Укладка осуществляется змейкой, улиткой либо в комбинированном варианте (о схеме укладки теплого водяного пола). Максимальная длина контура – 100 метров.

В разных помещениях – разные контуры. Шаг между витками – от 10 до 30 см. При укладке на гладкую поверхность сначала кладут металлическую сетку, к ней пластмассовыми хомутами крепят трубы.

Пирог пола

Вид пирога для теплого водяного полаПослойная структура пирога (устройство пирога теплого водяного пола) такая:

  • основание: бетонная плита, черновой пол или грунт. От типа основания зависит технология укладки: на деревянный пол нельзя класть бетонную стяжку, на грунт перед устройством пирога насыпают песчано-гравийную либо керамзитовую подушку и делают черновую стяжку;
  • гидроизоляция;
  • утеплитель;
  • отражающая поверхность;
  • трубы + стяжка или настил + трубы. Во втором случае отражающий материал кладут поверх настила;
  • финишное покрытие.

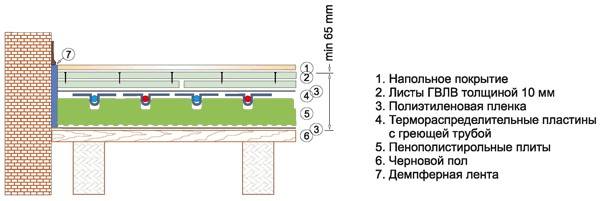

Схема пирога теплого водяного пола

Теплоизоляция

Теплоизоляционный мат для теплого водяного полаВыполняется материалами с низкой теплопроводностью: пенополистирол, пробка, минеральная вата, пенофол, пенополиуретан (ППУ), а также готовые маты из этих материалов, гладкие либо профильные (выбор теплоизоляции для теплого водяного пола).

Лучшие утеплители для водяных систем – пенополистиролы (ППС), включая экструдированный (ЭППС). При прочих равных они дешевле пробки и ППУ. У базальтовой ваты ППС выигрывают по эксплуатационным характеристикам: отсутствуют гигроскопичность и паропроницаемость.

Профильные маты (о матах для теплого водяного пола) из ППС дороже листового материала, но предельно упрощают монтаж: в них уже есть готовые каналы для труб и пазогребневые замки для крепления плит друг к другу. Маты ППС позволяют класть пол как со стяжкой, так и без нее.

На втором этаже отапливаемого дома можно использовать в качестве утеплителя фольгированный пенофол, для укладки пола на холодную основу его недостаточно.

Гидроизоляция и экран

Гидроизоляция для теплого водяного полаГидроизоляция нужна для защиты пирога от грунтовых вод, а перекрытия – от возможных протечек теплого пола. Обычно используется полиэтиленовая пленка, ее кладут под утеплитель.

Читайте также:   Выбор утеплителя для теплого водяного пола

Укладка осуществляется с нахлестом соседних полос и с заходом на стены. Край должен быть выше всех слоев пирога, включая стяжку.

Сверху утеплитель закрывают экранирующим материалом. Обычно в этом качестве выступает алюминиевая фольга. Другие варианты – укладка в пазы настила отражающих пластин и обмотка фольгой самих труб.

И гидроизолирующий, и экранирующий слой уже могут присутствовать в конструкции теплоизоляционных матов.

Стяжка и настил

Монтаж стяжки для теплого водяного полаСтяжка предназначена компенсировать статическое давление на трубы сверху и защищать их от механических повреждений (от чего зависит толщина стяжки для водяного теплого пола). Выполняется из бетона не менее 200 или из смеси на основе гипса (т.н. полусухая стяжка).

Второй вариант упрощает работу, сокращает сроки и позволяет сделать более тонкий слой. Но у гипса есть недостаток: он не любит воды.

При монтаже бетонной стяжки по периметру отапливаемого помещения укладывают демпферную ленту. В больших комнатах ее кладут еще и посередине. Без компенсационных швов бетон растрескается при нагреве.

Оптимальная высота стяжки – 3 сантиметра над трубой при условии, что в составе бетона есть пластификатор. При ожидаемой большой нагрузке на пол слой бетона армируют металлической сеткой.

Настил используется при монтаже полов без стяжки. Это щит водостойкого ДСП, в котором либо вырезаны каналы для труб, либо набиты рейки, формирующие каналы.

Котел

Пример котла для теплого водяного полаНазначение котла – нагревать теплоноситель, воду или антифриз (котлы для теплого водяного пола). Антифризы удобнее для загородных домов, которые зимой посещаются изредка: жидкость не замерзает в трубах, ее не требуется сливать по окончании сезона.

Но при использовании незамерзающих жидкостей ускоряется износ элементов системы, а котел может потерять заводскую гарантию.

Подходящие типы котлов:

  • электрические (применение электрического котла для теплого водяного пола). Экологическая чистота, невысокая цена, самые большие возможности для автоматизации. Минусы: дороговизна в эксплуатации и зависимость от электросети;
  • твердотопливные. Невысокая цена, недорогое топливо. Минимальные возможности для автоматизации, повышенная пожарная опасность, сомнительная экологическая чистота. Чтобы минимизировать участие человека в процессе, используются котлы длительного сгорания, но они дороже;
  • газовые, на природном или сжиженном газе. Многие модели имеют форсунки для быстрого перехода с одного вида газа на другой. Невысокая цена котла и топлива, относительная экологическая чистота.

В комплектацию котла может входить насос и/или расширительный бак для сброса избыточного давления из системы. При отсутствии бака его придется докупать отдельно.

При монтаже потребуется некоторое количество металлических труб – для подключения системы к патрубкам подачи/обратки, для подвода газа к котлу и дымохода.

Распределительный узел

Пример распределительного узлаНазначение этого узла:

  • прием горячего теплоносителя от котла и передача остывшего обратно;
  • распределение по контурам;
  • обеспечение оптимальной температуры в контурах;
  • контроль безопасности.
Читайте также:   Виды подложки под теплый водяной пол

Коллектор

Вид коллектора для теплого водяного полаСостоит из двух гребенок, для подачи и для обратки (коллектор для теплого водяного пола). Гребенка – это толстый отрезок трубы с отходящими патрубками для подключения контуров и фурнитуры. Гребенки помещают в коллекторный шкаф либо в специальную нишу в стене.

К торцам с одной стороны подсоединяют две трубы от котла, противоположные торцы закрывают заглушками. На этом краю монтируют клапан для стравливания воздуха из системы и кран для слива теплоносителя (монтаж коллектора для теплого водяного пола своими руками).

На подающую гребенку устанавливают манометр, который отслеживает давление в системе. Сюда же подключают насос, если он обслуживает только теплый пол.

Насос

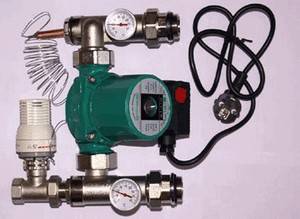

Насос для теплого водяного полаОбеспечивает циркуляцию теплоносителя в системе. Работает от электричества. Рекомендуется предусмотреть в доме автономный источник энергии на случай перебоев в сети, т.к. без насоса пол функционировать не будет (подбор насоса для теплого водяного пола).

Насосы для систем отопления – центробежного типа. В частной застройке используются агрегаты с мокрым ротором: когда теплоноситель проталкивается через корпус, он по ходу омывает двигатель, выполняя тем самым функцию смазки.

«Мокрые» насосы имеют невысокую мощность, безотказны и долговечны в сравнении с сухими.

Регулировка температуры

Прибор регулировки температуты теплого полаСамый распространенный способ – кран с термоголовкой. В его строении присутствует вещество, чувствительное к температурам: при нагреве оно расширяется и перекрывает входное отверстие, через которое горячая вода попадает в контур. При остывании – сжимается и разблокирует доступ теплоносителя.

Часто дальние от котла концы гребенок соединяют байпасом и устанавливают на него трехходовой кран, который выполняет функцию смесителя: по мере необходимости добавляет горячий теплоноситель в холодный, после чего жидкость снова расходится по контурам.

Для автоматизации процесса используется сервопривод с терморегулятором. Его подключают к воздушным датчикам, расположенным в помещении.

Система реагирует не только на температуру воды в контурах, но и на температуру в доме: когда датчик подает сигнал о похолодании, нагрев интенсифицируется.

Автоматическое оборудование для водяной системы теплый пол позволяет регулировку температуры в зависимости от сезона и погоды на улице, включение/выключение обогрева по времени и др.

Заключение

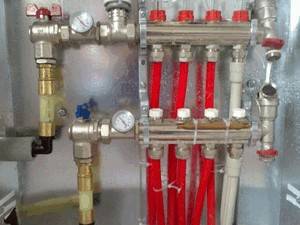

Пример монтажа оборудования для теплого водяного полаПара слов о финишном покрытии. Идеальна для теплых полов плитка: не боится воды и высоких температур, хорошо проводит тепло (как сделать теплые водяные полы под плитку своими руками).

При использовании ламината, паркета, линолеума следует выбирать модификации, подходящие для теплых полов.

Маркировка Warm Wasser на ламинате означает, что теплопроводность у этого материала максимальная для его категории, а термическая устойчивость высокая: не рассохнется и не вздуется при нагреве.

То же относится и к другим покрытиям.

Видео об оборудовании теплого водяного пола.
