О том, что нужно для теплого водяного пола

Водяной теплый пол – наиболее эффективная и экономичная система обогрева. Если в городе есть возможность для подключения контура, то это выгодно — электричество обойдется дороже.

В загородных условиях – тем более: там электроэнергия не только дорогая, но и подаваться может с перебоями.

Рассмотрим, что нужно для теплого водяного пола.

Устройство и комплектующие

Вид коллектора теплого водяного полаОбогревательный прибор – труба (о трубах для теплого водяного пола), уложенная частыми витками под напольным покрытием. В трубу подается подогретый теплоноситель (около 50°), он и обеспечивает прогрев поверхности пола.

Теплоноситель разогревается в котле (котлы для теплого водяного пола) (иногда для той же цели используется дровяная печь) и проталкивается в систему циркуляционным насосом (подбор насоса для теплого водяного пола).

Т.е. в целом система простая. Но чтобы она эффективно работала, необходимы дополнительные материалы и вспомогательное оборудование.

Какие нужны материалы для водяного теплого пола кроме основных функциональных элементов?

Пирог пола

Пример пирога теплого водяного полаЧасть системы, которая монтируется на основание вместе с трубами, состоит из следующих материалов (устройство пирога теплого водяного пола):

  • утеплитель. В его отсутствие значительное количество тепла от труб будет утекать вниз – в расположенное ниже теплое помещение, в грунт, в неотапливаемый подвал;
  • гидроизоляция. Она предохраняет утеплитель (выбор утеплителя для теплого водяного пола) от воздействия грунтовых вод, а материалы перекрытия – от воды в случае прорыва труб. В этом качестве можно использовать обычный полиэтилен или специальные мембраны;
  • отражающая фольга либо металлизированная лавсановая пленка. Ее укладывают под трубы сверху утеплителя. Назначение – отражать тепло в комнату;
  • при укладке контура на листовой утеплитель или гладкие теплоизоляционные маты (о матах для теплого водяного пола) – металлическая сетка для фиксации труб;
  • стяжка (от чего зависит толщина стяжки для водяного теплого пола), бетонная или т.н. полусухая, на основе гипса. Усиливает основание, принимает на себя нагрузки от мебели и людей, защищает трубы и от давления сверху, и от механических повреждений.

Для теплоизоляции (выбор теплоизоляции для теплого водяного пола) используют пенополистирол (в т.ч. экструдированный) или маты из него, пробку, фольгированный пенофол, пенополиуретан в плитах, вспененный пенополиэтилен.

Не приветствуется в составе водяного пола базальтовая вата в виду ее гигроскопичности. Если все-таки использовать, поверх ватных плит следует уложить пароизоляционную мембрану.

На втором-третьем этаже или над отапливаемым подвалом достаточно слоя теплоизоляции толщиной 3 см. При укладке пола на грунт или холодное перекрытие – от 5 сантиметров и больше.

Читайте также:   Устройство пирога теплого водяного пола

Необходимые материалы для стяжки: демпферная лента (назначение – компенсация термического расширения бетона), маяки для выравнивания, компоненты самого раствора (цемент от М200, просеянный песок, фибра, пластификатор, вода), металлическая арматура.

Стяжку укладывают не всегда. Другой вариант монтажа пола – настильным способом или между лагами. Применяется обычно в деревянных домах, но можно использовать и в других случаях тоже: пол без стяжки имеет меньшую толщину и отнимает меньше высоты у комнаты.

Схема устройства теплого водяного пола

При укладке без стяжки используется настил из ДСП с каналами для труб. Без него можно обойтись, если в качестве теплоизолятора выбраны профильные маты из пенополистирола: каналы в них уже есть, а жесткость материала достаточно высокая, чтобы принять на себя вес напольного покрытия и мебели.

При монтаже полов на грунт, прежде чем приступать к послойной укладке пирога, на земляной пол насыпают подушку из песка с гравием и кладут черновую стяжку.

Можно вместо гравийно-песчаной смеси использовать керамзит: он хороший теплоизолятор. Керамзит – гигроскопичный материал, под него следует уложить гидроизоляцию (например, рубероид).

Обслуживающее оборудование

Вид монтажа водяного полаВ группу управления отопительным процессом кроме самого котла и насоса входит коллектор (коллектор для теплого водяного пола) с приборами контроля и дополнительное оборудование для котла.

Насосу, поскольку он работает на электричестве, необходима розетка для подключения к сети. Желательно предусмотреть автономный генератор на случай перебоев в подаче электроэнергии.

Коллекторное оборудование включает в себя гребенки, краны, клапаны, манометр, терморегулятор (выбор комплектующих для теплого водяного пола). Это все нужно для устройства распределительного узла: здесь теплоноситель от котла доводится до необходимой температурной кондиции и разводится лучевым способом по контурам пола.

Сюда же поступает из контуров теплоноситель охлажденный и перенаправляется обратно в котел.

Элементы непосредственной обвязки котла: расширительный бак, устройство подключения к источнику энергии. Для газового котла это труба, соединяющая нагреватель с подающей трубой магистрали; для электрического котла – кабель, который подсоединяется к распредщиту через УЗО и т.д.

Для котлов газовых, твердотопливных, жидкотопливных нужен дымоход, а также дополнительные защитные приспособления: металлические либо асбестовые щиты, отгораживающие котел от легковоспламеняющихся поверхностей.

Как выбрать основные функциональные элементы

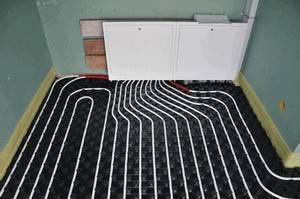

Процесс монтажа труб водяного  полаКакие трубы нужны для теплого водяного пола?

Материалы изготовления:

  • сшитый полиэтилен;
  • металлопластик;
  • медь – самый долговечный и безукоризненный материал, но дорогой;
  • полипропилен – не самый лучший вариант, трубы плохо гнутся.

Полиэтиленовые и металлопластиковые трубы продаются в бухтах. При монтаже пола их достаточно размотать и уложить витками на поверхности отражающего слоя либо поместить в специальные каналы в настиле/матах ППС.

Читайте также:   Устройство водяного теплого пола в квартире

100 метрового контура обычно хватает на 20 квадратов помещения, но это зависит от шага: чем чаще витки, тем больше расход трубы. Шаг может составлять от 10 до 35 сантиметров.

Минимальный – в стандартных условиях возле наружных стен, максимальный – если дом находится в теплом районе или пол используется как дополнительный источник обогрева.

Если длины трубы не хватает на контур, недостающий отрезок наращивают паяльником для полипропилена (резьбовые, фитинговые соединения в конструкции теплого пола исключаются).

Большие отрезки наращивать не следует, лучше сделать два контура. Предельная длина – 100 метров, оптимальная – 80. В разных помещениях контуры выполняются по отдельности независимо от их протяженности.

Предпочтительный вариант нагревательного прибора для загородной малоэтажной застройки – газовый котел: газ дешевле электричества, система хорошо поддается автоматизации, цена у газового котла в пределах доступного.

Схема устройства теплого водяного пола

Если нет возможности для врезки в магистраль, котел будет работать на сжиженном газе из баллонов. Твердотопливные котлы дешевле, но они пожароопасны и подкладывать топливо приходится вручную.

Электрические нагреватели проще всего в управлении и безопасны, но дороже в эксплуатации и зависят от сети (применение электрического котла для теплого водяного пола).

Насос выбирают по характеристикам производительности, торговой марке и цене.

Что еще нужно для полноценного отопления

Вид процесса монтажа теплого полаУ домовладельцев часто возникает вопрос: нужны ли радиаторы при водяном теплом поле? Его эффективность основана на принципе конвекции: чем ниже расположен отопительный прибор, тем равномернее распределяется тепло.

Пол экономичнее радиаторов: функционирует при температуре 50 градусов максимум, а батареи – не меньше 70. Экономится ресурс котла.

Т.е. пол лучше, чем радиаторы, но может ли он использоваться в качестве единственного источника обогрева? Прежде чем ответить на этот вопрос, нужно сделать две вещи.

Первое: осуществить полноценную теплоизоляцию дома. Установить окна и двери с хорошими теплозащитными характеристиками, утеплить стены и потолки. Чтобы выделяемое тепло не утекало на улицу.

Второе: составить тепловую карту дома. В карте учитываются материалы постройки – бетон, кирпич, древесина и т.д., у разных материалов теплопроводность различна, а также климат в регионе (среднегодовая зимняя температура).

Посчитать карту можно на сетевом калькуляторе, такие калькуляторы есть на строительных сайтах. На основании тепловой карты и расчета ожидаемой теплоэффективности пола можно решить, достаточно ли его одного или нужен дополнительный обогрев.

Ну и возможно Вас заинтересует новое в системе теплых полов: устройство электро — водяного теплого пола.

Видео о том, что нужно для теплого водяного пола.
