Как сделать водяной теплый пол своими руками

Водяные теплые полы – самый экономичный вариант отопления. Как правильно сделать водяной теплый пол своими руками?

Если водяной контур в доме пока отсутствует, придется начать с установки котла и насоса (в системе теплого пола циркуляция теплоносителя может быть только принудительной).

Установить водяной контур в коттедже можно без особых проблем. Как сделать водяной теплый пол в квартире – вопрос отдельный: в старых типовых многоквартирных домах существуют серьезные ограничения. Дома современной застройки часто проектируются под автономное отопление, там все проще.

Пирог пола

Рассмотрим, как сделать водяной теплый пол в частном доме. В других сооружениях технология та же, со своими нюансами.

Основание пола должно быть ровным. Мелкие каверны/трещины в бетонной плите выравнивают цементно-песчаным раствором. Монтаж по грунту начинают с устройства подушки из песка и щебня. Подушку нужно уплотнить.

Для гидроизоляции подойдет полиэтилен 200 мк (бюджетный вариант) или специальные гидроизолирующие пленки. Пленку кладут с заходом на стены не меньше 15 см. Стыки соседних полос проклеивают монтажным скотчем.

При устройстве стяжки (от чего зависит толщина стяжки для водяного теплого пола) обязательный этап перед утеплением – монтаж демпферной ленты по периметру будущего пола.

Для маленьких комнат достаточно одного периметра. В больших помещениях кладут дополнительный компенсационный шов посередине, перпендикулярно длинной стене.

Рекомендуемый материал для теплоизоляции – экструдированный ППС с минимальной плотностью 35 кг на кубометр (виды подложки под теплый водяной пол). Можно использовать минеральную вату, но она гигроскопична. При серьезной протечке намокнет и утратит половину полезных свойств.

Толщина теплоизоляции зависит от климата в регионе и от места монтажа: при укладке на грунт или над холодным подвалом – от 5 до 10 сантиметров, на втором этаже – 3-5. Плиты при укладке желательно располагать с разбежкой, в шахматном порядке. Крепление не требуется.

Третий необходимый слой в пироге – отражающий. В этом качестве используется фольгированный пенофол (он же подойдет в качестве утеплителя, для второго этажа такой теплоизоляции будет достаточно) или алюминиевая фольга. Фольгу кладут полосами с нахлестом и проклеивают швы алюминиевым скотчем.

Если для укладки пола используются профильные маты ППС (о матах для теплого водяного пола) без фольгированного слоя или плиты ДСП, в каналы под трубы устанавливают специальные металлические отражающие пластины.

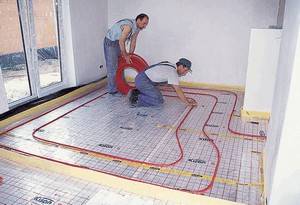

Монтаж контура

При укладке труб (о трубах для теплого водяного пола) на ровную поверхность поверх отражающего слоя кладут арматурную сетку. Ячейка 10 на 10 или 15 на 15 см, толщина прутьев – 4-6 мм. К сетке хомутами из пластика крепят трубы. Если ожидается большая нагрузка на пол, второй слой арматуры кладут выше труб, в стяжку.

Лучший выбор труб для пола – металлопластик сечением 1,6 см. Монтаж (водяные теплые полы технология монтажа) нужно выполнять одной трубой. При необходимости наращивания сваривать отрезки утюгом для полипропилена. Фитинги и резьбовые соединения в конструкции пола исключаются.

Трубы кладут с отступом 30 см от стены. Шаг между витками – 15 см (можно 10 или 20, но не больше 30). Длина контура максимум 100 метров, обогреваемая площадь – максимум 20 квадратов. Большие помещения делят на два или несколько контуров.

Подключение

Распределительную гребенку (коллектор) устанавливают поблизости от концов трубы, в коллекторный шкаф или нишу в стене, на небольшом расстоянии от пола.

К коллектору подсоединяют:

• прямую и обратную трубу от каждого контура и от котла;
• манометр;
• распределительные вентили;
• смеситель (температура воды в трубах должна быть ниже, чем на выходе из котла, допустимый температурный предел поверхности пола — 30 градусов);
• сливной кран;
• воздушный клапан.

После укладки труб и подключения к коллектору производят опрессовку: испытание контура давлением 3-4 атмосферы. Если система герметична, можно класть стяжку.

Состав композиции для стяжки – бетон не менее М300/песок/щебень в пропорции 1/1,9/3,7. Обязательно добавлять пластификатор для упрощения укладки и во избежание растрескивания бетона.

Особенности монтажа без стяжки

Стандартная толщина пирога со стяжкой – 7 см. В некоторых случаях до 11, из которых 7 – сама стяжка вместе с трубами, остальное – утеплитель и финишное покрытие. Стяжка уменьшит высоту комнаты, к тому же ее можно уложить не во всяком помещении.

Как сделать водяной теплый пол, не укладывая стяжку: использовать в качестве теплоизоляции пенополистирольные маты с профильной поверхностью (с каналами или бобышками).

Маты оснащены замковыми креплениями для соединения друг с другом, укладывать их просто. Вместо матов можно использовать плиты ДСП с выбранными в них пазами для укладки труб. Плиты кладут поверх утеплителя.

Трубы помещают в каналы. Под плитку или линолеум поверх матов кладут лист водостойкой фанеры. Ламинат можно стелить плавающим способом сразу (как сделать водяной теплый пол под ламинат).

Как правильно сделать теплый водяной пол в деревянном доме: стяжка исключается, т.к. деревянная основа не рассчитана на такую тяжесть. Для установки системы на черновой пол можно воспользоваться матами или плитами (как сделать теплые водяные полы на деревянный пол).

Другой вариант – монтаж по лагам: вместо каналов используются промежутки между лагами, в них укладывают трубы. Для поворотов труб в балках выпиливают пазы (водяной теплый пол в деревянном доме своими руками).

Особенности монтажа в квартирах

Как сделать теплый водяной пол в квартире с котлом: так же, как в частном доме.

Если квартира не на первом этаже, желательно обойтись без стяжки:

• потолки в большинстве городских квартир и так низкие, стяжка отнимет еще несколько сантиметров;
• не всякое перекрытие рассчитано на дополнительный вес;
• главное: нужен быстрый доступ к системе в случае протечки. Чем быстрее вы ее ликвидируете, тем меньше придется платить соседям за ремонт.

Как сделать тёплые полы от водяного отопления, если оно центральное: выполнить врезку в общий отопительный стояк.

Монтаж водяного пола в гараже

Как сделать в гараже водяной теплый пол? Если гараж выполнен пристройкой к дому, он может отапливаться от общего котла, а теплый пол будет являться продолжением общего водяного контура. Для отдельно стоящего сооружения нужен автономный контур, свой котел и насос.

Поскольку пол в гараже принимает на себя тяжесть автомобиля, необходимость стяжки очевидна. Сверху можно выполнить наливной пол, уложить керамогранитную плитку или оставить бетонную поверхность.

Требования к покрытию: высокая прочность, стойкость к химическим воздействиям, пожарная безопасность.

Теплый пол в бане

Как сделать теплый водяной пол в бане: основные правила (схемы укладки труб, пирог пола) те же, что и в сухой постройке. Главная особенность – перед началом монтажа необходимо сделать приямок (люк для стока воды).

Порядок действий:

1. По всей площади будущего пола снять дернину, 5-6 см. Утрамбовать площадку.
2. В самом низком углу выкопать квадратный колодец 0,4 на 0,4 метра глубиной около 40 см.
3. Установить в одной из стенок колодца трубу для стока, вывести наружу (в коллектор, канаву и др.)
4. Забетонировать стенки.
5. Уложить на пол бани рубероид, обработать края битумной мастикой.
6. Насыпать подушку из шлака или керамзита крупной фракции высотой не меньше 10 см.
7. Положить стяжку 3-5 см с уклоном в сторону колодца. Перепад высот – около сантиметра на метр.

После застывания стяжки кладут пол, как описано выше.

Заключение

На этом тему «как самому сделать водяной теплый пол» можно считать исчерпанной.

Если ни один вариант вам не подходит, не расстраивайтесь: существуют еще электрические полы.

Они менее экономичны, но ограничений для монтажа нет.
