О трубах для теплого водяного пола

Перед началом составления проекта водяной отопительной системы нужно решить, какие трубы использовать для теплого водяного пола, составить схему и рассчитать количество.

Неправильный расчет приведет к недостаточной эффективности системы, а неправильный выбор – к протечкам.

Протечки пола – проблема более серьезная, чем мелкая авария обычного трубопровода, установленного открытым способом. Даже при незначительной аварии придется демонтировать напольное покрытие и стяжку.

Выбор труб

Пример труб для теплого водяного полаЕсть несколько видов труб для устройства отопительных трубопроводов:

  • стальные;
  • металлопластик;
  • полипропилен;
  • медь;
  • сшитый полиэтилен.

Какая труба лучше для теплого водяного пола?

По нормативам для монтажа полов могут использоваться все виды, кроме черного металла (шовные трубы вообще монтировать закрытым способом нельзя).

Металлопластиковые и полипропиленовые трубы применяются чаще других для теплого пола где теплоносителем служит вода.

Это объясняется, прежде всего, удобством монтажа: трубы смотаны в бухты, одной бухты хватает на много метров помещения. При необходимости соединение труб осуществляется сваркой/пайкой: резьбовые и фитинговые соединения при закрытом монтаже исключаются.

Металлические трубы приходится варить часто, монтаж затягивается надолго.

Другие плюсы труб из полипропилена и металлопластика:

  • коррозийная и абразивная стойкость;
  • долгий срок службы (50 лет);
  • демократичная цена (в отличие от меди и сшитого полиэтилена).

Друг от друга по техническим показателям эти два вида труб отличаются несильно.

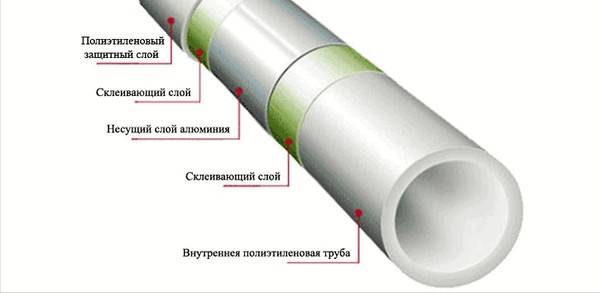

Устройство трубы из металлопластика

Металлопластиковая труба состоит из трех слоев – алюминиевого среднего, пластикового внешнего и внутреннего. Пластик предохраняет внутренний слой от коррозии, металл придает изделию прочность и жесткость.

Недостатком пластиков является высокое температурное расширение. Деформации металлопластиковых труб препятствует металлический слой. Полипропиленовые для прочности и жесткости армируют стекловолокном или фольгой из алюминия.

Предпочтительный диаметр трубы для теплого водяного пола – 1,6-1,8 сантиметра. Трубы с таким сечением несущественно «поднимут» пол и несильно уменьшат полезное пространство комнаты.

Читайте также:   Подбор насоса для теплого водяного пола

При выборе следует акцентировать снимание на целевом назначении труб. Обычные водопроводные трубы, даже с высокой термостойкостью, для отопления не подходят, т.к. их теплоотдача недостаточно высока.

Необходимые характеристики:

  • теплопроводность минимум 0,43;
  • линейное расширение максимум 0,025.

Составление схемы

Схема устройства теплого водяного полаРасчет трубы для теплого водяного пола производится в соответствии со схемой укладки труб для водяного теплого пола.

Основных схем две:

  • змейка. Труба укладывается вдоль одной из стен последовательными рядами туда – обратно;
  • улитка (спираль). Трубу кладут по периметру комнаты, сначала на каждом витке смещаясь от наружной стены к центру помещения, затем обратно.

Другие схемы (двойная змейка, асимметричная спираль) – вариации двух основных.

Схема укладки труб змейкой.

Схема укладки труб змейкой

«Змейку» можно использовать, если неравномерный нагрев всего пола необязателен: по мере движения от стартовой стены к финишной теплоноситель будет остывать. Достоинство этой схемы – проще класть.

Спираль прогревает весь пол равномерно: витки теплой подающей трубы чередуются с прохладной обраткой.

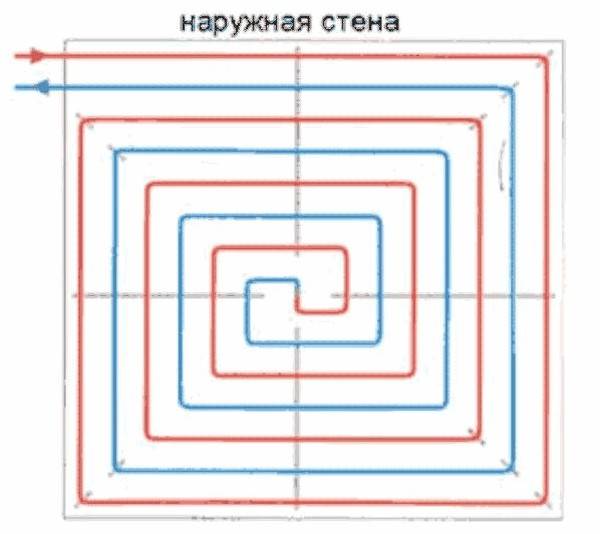

Схема укладки труб улиткой.

Схема укладки труб улиткой

Шаг укладки труб теплого пола зависит от требуемой теплоотдачи, от особенностей пола и сечения труб. Ограничительные цифры:

  • меньше 15 сантиметров между витками оставлять неэкономично и нецелесообразно, т.к. труба сечением 1,6 спокойно прогревает 15-сантиметровую полосу;
  • больше 40 сантиметров теплоэффективность пола будет низкая.

Шаг может варьироваться на разных участках помещения (возле наружных стен чаще, ближе к центру – реже).

Оптимальные значения величины шага:

  • при отопительной нагрузке 50 ватт на метр квадратный – 30 сантиметров;
  • 80 ватт – 15 сантиметров.

Расстояние до стен следует оставлять не меньше двадцати сантиметров.

По составленной схеме производится расчет длины трубы теплого водяного пола.

К полученной цифре следует добавить:

  • отрезки труб, необходимые для подключения к коллектору;
  • 10% на закругления.
Читайте также:   Какой теплый водяной пол лучше под плитку

Маты с бобышками для теплого водяного полаВозможно Вы ищете информацию по теме маты для теплого водяного пола?

А возможно Вас интересует как сделать расчет количества винтовых свай для фундамента?

Рекомендации по монтажу

Пример монтажа для теплого водяного полаТехнология укладки водяных труб для теплого пола предусматривает монтаж стяжки. Основные этапы монтажа:

  1. Выровнять основание цементно-песчаным раствором.
  2. Уложить гидроизолирующую подложку, утеплитель, фольгированный отражающий слой. Можно использовать готовые маты. Среди них существуют и фольгированные разновидности, и профильные (рельефные).
  3. Уложить и зафиксировать трубу.
  4. В зависимости от материала матов перед монтажом стяжки нужна или не нужна защитная пленка.
  5. Уложить по периметру комнаты на стыках пола и стен демпферную ленту (во избежание вскрытия стяжки из-за термического расширения).
  6. Участки труб, которые будут выступать из стяжки, изолировать защитными кожухами.
  7. Включить воду, проверить работу пола.
  8. Уложить стяжку толщиной от трех до семи сантиметров.
  9. После застывания положить чистовой пол в соответствии с инструкцией по укладке выбранного материала.

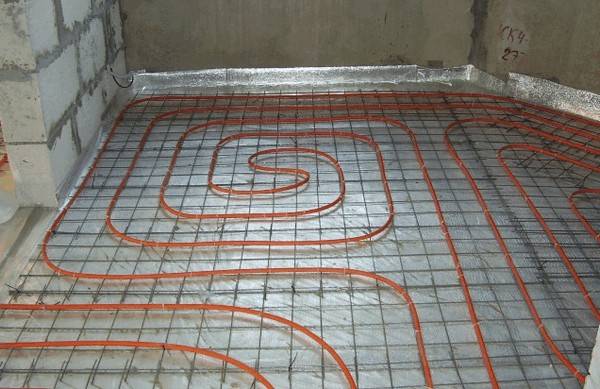

Пример монтажа труб для теплого водяного пола

Крепление труб теплого пола зависит от вида выбранных матов. Нельзя использовать металлические крепежные элементы, так как они могут повредить герметичность подложки и самих труб.

  • к плоским подложкам трубы крепят пластиковыми хомутами. На некоторых моделях матов уже размечены линии для труб и есть готовые крепежные элементы;
  • если используется утеплитель с фольгированной поверхностью, на котором разметка и крепеж не предусмотрены, сначала на фольгу кладут армирующую сетку с ячейкой 10 на 10 сантиметров. Трубы крепят пластиковыми хомутами к ячейкам сетки с шагом 0,3-0,5 метра;
  • на профильные маты кладут витки труб в понижения между профилями. Крепить дополнительно или не крепить – указано в инструкции к конкретной модели матов.
