Как сделать водяной теплый пол самому

У водяных теплых полов много плюсов: экономичность, электро/пожаробезопасность, возможность совмещения с радиаторным отоплением.

И есть крупный недостаток: сложный, энергоемкий монтаж (процесс монтажа теплого водяного пола своими руками). Как правильно сделать теплый водяной пол?

Устройство

Схема устройства теплого водяного полаСистема состоит из трубопровода и распределительного узла. Последний подключается к котлу отопления (котлы для теплого водяного пола).

В распределительный узел входят:

  • насос (на естественной циркуляции теплый пол работать не сможет);
  • коллектор, обеспечивающий лучевую разводку теплоносителя по отдельным контурам (коллектор для теплого водяного пола);
  • смеситель, поддерживающий оптимальную температуру в разных контурах. В этом качестве могут использоваться двух- и трехходовые краны, термоголовки. В автоматизированных системах за поддержанием температуры следит сервопривод;
  • манометр, воздушный клапан.

Трубопровод – это уложенная спиралью или змейкой труба сечением до 2 см (предпочтительно 1,6), закрытая сверху стяжкой или напольным покрытием (о трубах для теплого водяного пола).

Чем лучше делать теплый водяной пол, зависит от бюджета: экономичный вариант – труба из металлопластика или сшитого полиэтилена, дорогой – медная.

Медные трубы прочны, долговечны, хорошо гнутся, не подвергаются коррозии. Металлопластик недорогой, тоже долго служит, лучше держит нагрузку, чем сшитый полиэтилен. У полипропиленовых труб есть серьезный недостаток для теплых полов: они плохо гнутся.

Схема устройства водяного пола

Неподходящий вариант – нержавейка: не гнется, при укладке потребуется большой объем сварочных работ (резьбовые и фитинговые соединения в конструкции теплых полов недопустимы).

Максимальная длина одного контура – 100 метров, оптимальная – 80. Если этого не хватает для обогрева комнаты, делают больше одного контура. В разных комнатах контуры разные, т.к. температурные режимы различны (например, в спальне и на нежилой веранде).

Строение пирога

Схема пирога теплого водяного полаЧтобы предотвратить утечку тепла вниз, в конструкции пирога нужны три слоя: гидроизоляция, теплоизоляция, отражающая поверхность (устройство пирога теплого водяного пола). Популярный утеплитель для теплых полов – пенополистирол.

Разные марки, начиная с пенопласта плотностью от 35 кг на куб и заканчивая экструдированной разновидностью. Чем больше плотность, тем тоньше слой. ППС дешевый, у него низкая теплопроводность, отсутствуют гигроскопичность и паропроницаемость.

Кроме листовых утеплителей (выбор теплоизоляции для теплого водяного пола) существует несколько разновидностей готовых матов (о матах для теплого водяного пола) для пола: ППС, пенофол, пробка и т.д. Многие виды уже имеют фольгированное покрытие и/или гидроизолирующую подложку. На плоских матах нанесена разметка для укладки труб, профильные оборудованы пазогребневыми замками для соединения друг с другом.

В качестве гидроизоляции подойдет обычный полиэтилен. Его кладут на стены с припуском. При монтаже со стяжкой нужен припуск не меньше 15 см: край должен быть выше бетона. В качестве отражающего элемента используются алюминиевая фольга или металлические пластины. Экран укладывается непосредственно под трубы.

Читайте также:   О трубах для теплого водяного пола

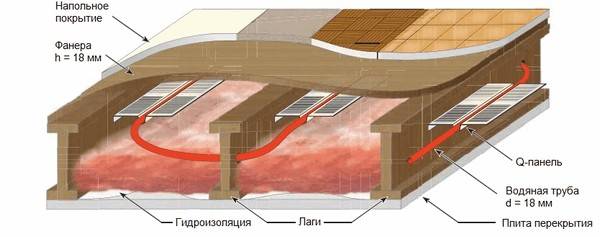

Схема пирога водяного теплого пола

Как правильно делать теплый пол водяной, зависит от особенностей дома:

  • материал постройки. Если предстоит укладывать трубы на деревянное перекрытие, вариант со стяжкой (от чего зависит толщина стяжки для водяного теплого пола) отпадает: для дощатой основы у бетона слишком большой вес;
  • место монтажа. При укладке на бетонное основание объем работ по устройству пирога меньше, на грунт – больше: потребуется насыпать песчано-гравийную либо керамзитовую подушку и выполнить черновую стяжку;
  • от материалов постройки, места монтажа и климата в районе зависит толщина утеплителя. Для холодных мест (первый этаж, эксплуатируемый подвал) используется слой общей толщиной до 15 см, на втором-третьем этаже достаточно 3;
  • высота потолков. Стяжка отнимет больше места, чем монтаж настильным методом;
  • в отсутствие цокольного этажа при укладке на грунт потребуются не только стандартные меры по гидроизоляции, но и устройство дренажной системы, особенно если почвенные воды залегают высоко.

Монтаж любой отопительной системы требует качественной теплоизоляции всего дома. Если ее нет, даже при грамотной укладке пола энергопотери получатся высокие, а эффективность низкая: тепло будет уходить через крышу и стены.

Варианты и схемы монтажа

Вид процесса монтажа водяного полаКак сделать водяной теплый пол – со стяжкой или без? Назначение стяжки – защита труб от механических повреждений. У бетона высокая теплопроводность, он не понизит эффективность пола.

Но минусов много: многократно увеличивается объем работ и сроки выполнения (полное застывание бетона и набор прочности продолжаются около месяца), у пола со стяжкой плохая ремонтопригодность. Из чего лучше сделать теплый водяной пол, если выбран вариант без стяжки?

Есть три способа: настильный, по лагам и с использованием профильных матов ППС. Маты выполняют две функции сразу: служат теплоизолятором и формируют жесткий каркас для пола. В них уже предусмотрены каналы для укладки труб. Высота гребня – до 2,5 сантиметров, жесткий край расположен выше трубы.

Настильный способ: лист водостойкого ДСП, в котором выбраны каналы для труб. Или так: к плоскому листу прибивают рейки с высотой больше сечения трубы.

Если выбирать, как сделать водяной теплый пол своими руками с минимальными затратами, этот вариант оптимален: рейки проще набить самостоятельно, чем фрезеровать каналы, и можно обойтись простым листовым утеплителем (он дешевле матов).

При монтаже по лагам каналы образуют сами лаги (как сделать теплые водяные полы на деревянный пол). Для изгибов труб в них фрезеруют пазы, в пазы устанавливают отражающие пластины. Рекомендуется также обмотать трубы фольгой.

Как делать теплый пол водяной со стяжкой:

Читайте также:   Теплый пол в бане своими руками

При монтаже используют бетон не меньше М200 с добавкой фибры и пластификатора. Обязательна укладка демпферной ленты по внешнему контуру пола. В больших комнатах посередине выполняют дополнительные компенсационные швы.

На матах можно сэкономить: выбрать плоские или просто листовой утеплитель. Поверх отражающего слоя кладут металлическую сетку с ячейкой 10-20 сантиметров и к ней крепят трубы. Еще одну сетку рекомендуется поместить в толщу бетона. Оптимальная толщина стяжки – 3 см выше труб.

Основные схемы укладки труб – улитка и змейка (о схеме укладки теплого водяного пола). Для водяного пола змейка хуже: теплоноситель движется последовательно от одной стены к другой, по дороге остывает. Эту схему можно использовать для небольших помещений: самый горячий виток класть у наружной стены. Либо комбинировать с улиткой.

При монтаже улитки самый горячий виток кладут вдоль стен, дальше закручивают спираль внутрь комнаты. Остывший теплоноситель приходится на середину.

От середины обратную трубу ведут параллельно подающей назад к коллектору. Оптимальный шаг укладки – 15 сантиметров, у внешних стен меньше. Если теплый пол – не основная/не единственная система обогрева, шаг можно увеличить, но не более чем до 30 сантиметров.

Окончание работ

Устройство финишного покрытия теплого водяного полаПеред укладкой стяжки или финишного покрытия необходимо тестирование системы на работоспособность и отсутствие протечек. Трубы контуров подключают через коллектор к котлу, подают воду. Давление плавно повышают до 3-4 атмосфер, оставляют на несколько часов.

При монтаже со стяжкой важно не допустить, чтобы бетон схватился быстро. Рекомендуется каждый день опрыскивать стяжку водой и накрывать полиэтиленом.

Универсальное покрытие для теплых полов – плитка: высокая теплопроводность, водостойкость, долговечность (как сделать теплые водяные полы под плитку своими руками). При выборе других материалов (ламинат, линолеум, паркет) следует обратить внимание на их совместимость с теплыми полами.

Иначе:

  • покрытие может растрескаться от высокой температуры;
  • эффективность пола понизится из-за теплоизоляционных качеств дерева и пластика;
  • некоторые материалы при нагреве выделяют токсичные газы.

При монтаже без стяжки ламинат можно класть сразу поверх настила/матов/лагов, для плитки и линолеума потребуется сплошная основа – лист водостойкой фанеры.

Заключение

Монтажные работы по устройству теплого водяного полаЭти рекомендации в полной мере относятся к загородным домам. В городе сложнее.

Прежде чем решать, как самому сделать водяной теплый пол в квартире, нужно выяснить: возможно ли это? Разрешит ли местная администрация подключить его к центральному отоплению?

Установить газовый котел с врезкой в магистраль? Нужно также помнить, что полы от ЦО или стояка с горячей водой трудно поддаются регулировке. Для полноценной регулировки нагреватель должен быть автономным (котел).

Видео как правильно сделать теплый пол водяной.
