Монтаж теплого водяного пола (процесс монтажа теплого водяного пола своими руками) не ограничивается укладкой самих труб (подробнее о трубах для теплого водяного пола), теплоизоляции и финишного покрытия (выбор лучшего покрытия для теплого водяного пола). Чтобы система заработала, ее нужно подключить к отопительному котлу.
Не напрямую, а через коллектор для теплого водяного пола – устройство, предназначенное для распределения теплоносителя по отдельным контурам.
Подключение коллектора теплого водяного пола осуществляется сразу после укладки труб: перед монтажом финишного покрытия или стяжки система должна пройти опрессовку, тестирование на выявление протечек.
Содержание статьи

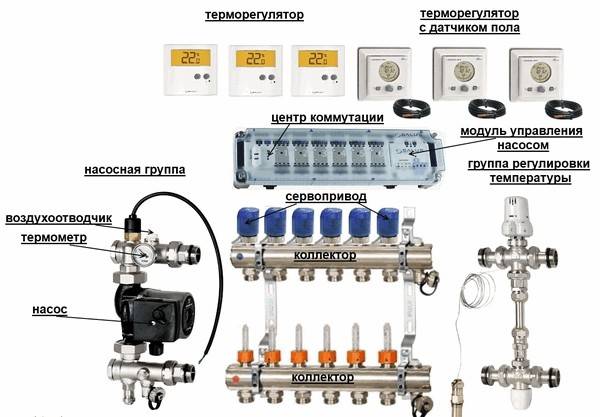

Назначение и конструкция коллекторной группы

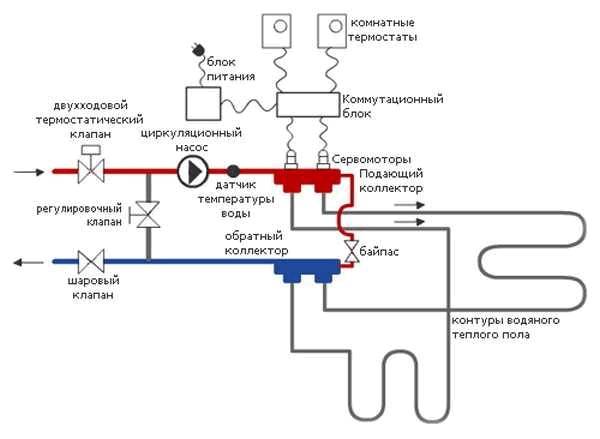

Рассмотрим устройство коллектора водяного теплого пола. Основной элемент – собственно коллектор (гребенка). Это толстый отрезок трубы с большим количеством патрубков для подсоединения прямых и обратных труб от контуров теплого пола и от котла.
Сюда же подключают приборы контроля и управления: манометр, воздушный клапан, распределительные вентили, кран для слива теплоносителя из контуров (выбор комплектующих для теплого водяного пола). Полный слив воды может потребоваться для ремонта коллектора водяного теплого пола, котла или другого значимого элемента системы.
Трубы от контуров подсоединяются к гребенкам через вентили, предназначенные регулировать подачу воды. Система состоит из двух гребенок: для горячего теплоносителя и для обратки. Их размещают в коллекторном шкафу или в специально отведенной для этого нише. Горячую гребенку устанавливают над обратной.
В коллекторном узле может быть несколько гребенок, подсоединенных последовательно или параллельно. Параллельное соединение используется при монтаже двух или больше контуров (о схеме укладки теплого водяного пола). Распределение теплоносителя регулируется двухходовыми клапанами.
Материалы изготовления гребенок – полипропилен, нержавейка, латунь. Самый экономичный вариант – коллектор для теплого водяного пола из полипропилена: его проще всего изготовить своими руками.
Рабочий узел коллекторной группы – циркуляционный насос.
В системах теплого пола естественная циркуляция теплоносителя невозможна по двум причинам:
- теплый пол располагается горизонтально, а для естественного стока необходим уклон;
- длина контура теплого пола большая (до 100 метров), конфигурация сложная. Без напора пол не сможет эффективно работать.
Насосный узел оборудуют трехходовым клапаном, который устанавливают на выходе из коллекторного узла.
При большой площади отопления контроль работы запорно-регулирующей системы осуществляется с помощью сервопривода.
Регулировочное оборудование
Основополагающий принцип работы коллектора водяного теплого пола: при монтаже (водяные теплые полы технология монтажа) большого числа контуров стараются, чтобы их длины были по возможности соразмерны. В этом случае расход теплоносителя в контурах, работающих от одной гребенки, примерно одинаковый.
Но добиться этого получается не всегда: обогреваемая площадь ванной (как сделать тёплый пол в ванной) и каминного зала, очевидно, разная. Кроме того, в коротких контурах меньше гидравлическое сопротивление труб, а значит, интенсивнее циркуляция.
Чтобы сбалансировать прогрев различных контуров и обеспечить оптимальную теплоотдачу от каждого, монтируют коллектор для теплого водяного пола с расходомерами. Т.е. устанавливают на гребенке на отвод каждого контура терморегулятор, балансировочный вентиль или ротаметр.
Оптимальная схема коллектора теплого водяного пола – на каждом контуре установлено по два регулятора, на подающей трубе и на обратке. В этом случае входное устройство дозирует подачу разогретой воды в данную секцию пола, а обратное открывает/закрывает контур по мере остывания жидкости в трубе.
Во избежание завоздушивания рекомендуется установить в системе автоматический воздухоотводчик, а подающую гребенку с обратной нужно соединить байпасом с перепускным клапаном. При закрытии контуров перепускной клапан в совокупности с воздушным нормализуют давление в системе.
Есть расходомеры с функцией измерений, а также универсальные, совмещающие измерения с регулировками.
При установке простого измерительного прибора его совмещают с обычным вентилем. В этом случае регулировка коллектора водяного теплого пола осуществляется вручную в соответствии с показаниями шкалы.
Устройство и функции сервопривода
Сервопривод для коллектора теплого водяного пола – это автоматическая система контроля подачи и распределения теплоносителя по контурам.
Существует несколько вариантов контроля:
- клапан подачи теплоносителя постоянно открыт, закрывается только при подаче энергии на сервопривод. Т.е. при вмешательстве автоматики поток перекрывается;
- наоборот: в штатном режиме клапан закрыт, сервопривод его открывает;
- универсальный сервопривод может переключать эти режимы.
Сервоприводы функционируют по-разному. Конструкция термопривода включает в себя пружинный механизм и емкость с толуолом (веществом, чувствительным к повышению температуры). Толуол нагревается при подаче тока на сильфон с помощью нихромового нагревательного элемента.
По мере роста температуры чувствительное вещество расширяется и давит на специальный шток. Шток в свою очередь воздействует на термоклапан, клапан закрывается. Время прогрева до закрытия клапана – 1-3 минуты. После отключения электричества жидкость остывает, клапан возвращается в исходное состояние.
Другой тип сервопривода не имеет емкости с толуолом. Шток перемещается за счет нагрева твердого термоэлемента – пластины либо пружины, которая при повышении температуры меняет положение.
В зависимости от этого клапан переходит в состояние включено/выключено.
Оба вида сервоприводов оснащаются функциями защиты от перегрева и аварийного отключения энергии.
Заключение
Мы рассмотрели, как работает коллектор для водяного теплого пола.
Специалисты рекомендуют подбирать гребенки строго по числу контуров, без запаса «на будущее».
Новый контур, когда он появится, лучше оборудовать собственным коллектором и подключить его параллельно: это позволит сбалансировать теплоотдачу теплого пола во всех комнатах дома.
О том как подключить коллектор читайте в следующей статье «Монтаж коллектора для теплого водяного пола своими руками«.
