Водяные теплые полы — технология монтажа

Теплый водяной пол может стать идеальным источником обогрева частного дома. Но это при условии, что он грамотно спроектирован и уложен. Если соблюдена технология укладки теплого водяного пола.

На первом этапе производится теплоизоляция стен и потолков. Дальше рассчитывают необходимую мощность пола, покупают нужную модель. После этого можно приступать к монтажу водяного теплого пола в частном доме.

Составление схемы

Схема разводки теплого водяного полаЕсть две основных схемы монтажа теплого водяного пола: «змейка» и «улитка» (спираль). «Змейку» уложить проще, но в конструкции водяного пола она не слишком эффективна: теплоноситель остывает по мере движения к противоположной стене.

В маленькой комнате это не криминально, но для большого помещения «змейка» – не вариант.

Укладка спиралью подойдет для любой комнаты. Первая часть трубы (самая горячая) проходит вдоль наружных стен. Далее «раковина» закручивается к середине. От середины начинается движение обратно с повтором той же траектории.

При такой схеме прогрев внешней стороны контура будет мощнее, середины – слабее, а в целом комната будет отапливаться равномерно.

Схема монтажа теплого водяного пола на маты проще: в конструкции самих матов предусмотрены каналы. Или бобышки, между которыми закладывают трубы.

Укладчику остается только рассчитать шаг между витками (минимум пять сантиметров, это расстояние между соседними каналами).

Общие рекомендации

Вид теплого водяного пола в процессе монтажаНезависимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Схема устройства теплого водяного пола

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Читайте также:   О матах для теплого водяного пола

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

Варианты и порядок монтажа

Вид монтажа теплового узла теплого водяного полаКогда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

  • циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
  • фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
  • расширительный бачок – устройство для сброса избыточного давления;
  • группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

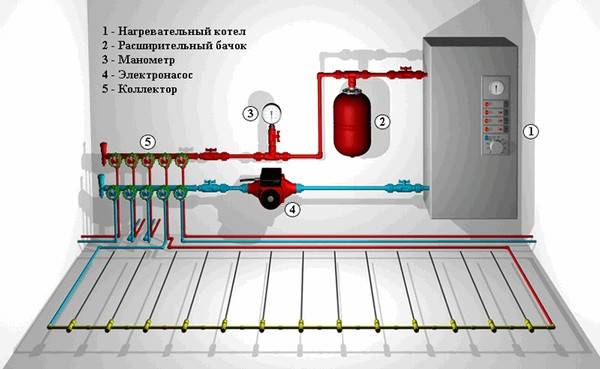

Схема теплового узла теплого водяного пола

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию.

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Читайте также:   Как сделать тёплый пол в бане от печки

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

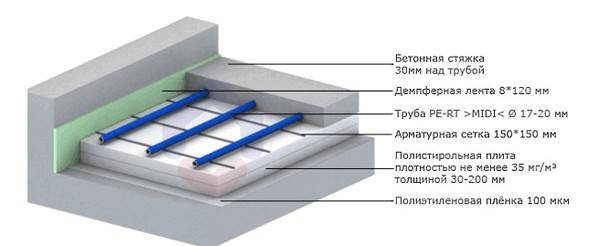

Схема водяного пола со стяжкой

  1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
  2. Постелить гидроизолирующую пленку.
  3. Положить утеплитель.
  4. Стыки пола со стеной проложить демпферной лентой.
  5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
  6. Уложить армирующую сетку.
  7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
  8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
  9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
  10. Просушить стяжку и уложить финишное покрытие.

Вид теплого пола под ламинатА дальше можно узнать, что такое водяной теплый пол под ламинат.

Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Схема водяного пола без стяжки

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Выводы

Укладка труб теплого водяного пола

  1. Правильный монтаж теплого водяного пола осуществим своими силами.
  2. Способ монтажа зависит от особенностей основания и вида напольного покрытия.
  3. При необходимости обогрева большой площади или нескольких помещений устанавливают несколько контуров.
  4. При любом способе монтажа необходима укладка гидроизоляции, утеплителя и теплоотражающих элементов.

Видео о технологии монтажа водяного теплого пола.
