Подбор насоса для теплого водяного пола

От радиаторной системы отопления водяной контур теплого пола отличается большой длиной, сложной геометрией и может располагаться только плоско.

Естественная циркуляция исключена, для нормального функционирования системы необходим насос для теплого водяного пола. От правильного выбора насоса во многом зависит эффективность системы.

Устройство и особенности

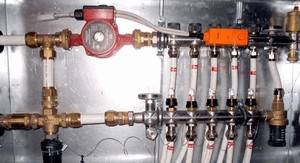

Устройство коллектрорного узла теплого водяного пола с насосомЦиркуляционные насосы относятся к устройствам центробежного типа. Рабочие органы – электромотор и вал с крыльчаткой. Корпуса изготавливаются из нержавейки, чугуна, полимеров.

Поскольку абсолютно герметичных систем не существует (в трубах скапливается воздух), насос в чугунном корпусе выбирать нежелательно, у него низкая сопротивляемость окислению.

Корпус оснащается двумя патрубками для подсоединения подачи и обратки. Насос также может быть оснащен воздухоотводом. Если нет, то на корпусе есть гайка, которую отвинчивают при необходимости стравить воздух.

Роторы у насосов бывают мокрые и сухие. Мокрый непосредственно контактирует с водой: при подаче на аппарат электроэнергии вал с крыльчаткой вращается, затягивает теплоноситель и проталкивает его под давлением дальше.

У этих насосов вода выполняет функцию смазки. Они не самые мощные (могут обогреть дом не более 400 метров квадратных), но долговечные.

Сухие роторы с теплоносителем непосредственно не контактируют, поэтому нуждаются в регулярном обслуживании. В частных хозяйствах их обычно не используют. Это мощное оборудование, подходящее для городских домов и промышленных комплексов.

Схема подключения насоса для теплого водяного пола

Выбор параметров

Комплектующие насоса для теплого водяного полаРасчет насоса для теплого водяного пола заключается в нахождении оптимальных значений двух основных характеристик, напора и производительности (методика расчета теплого водяного пола).

При выборе воды в качестве теплоносителя производительность определяется по формуле:

А = 0,86 Q / (t1 – t2), где Q – мощность контура в киловаттах, t1 – температура в подающей трубе, t2 – температура обратки. Для антифризов берутся другие коэффициенты.

Читайте также:   Процесс монтажа теплого водяного пола своими руками

При наличии нескольких контуров необходимая производительность насоса складывается из всех значений А. Для теплых полов дельта t чаще всего принимается как 5 градусов, а мощность определяется исходя из метража обогреваемой площади. При расчете часто используются уже готовые таблицы.

Для средней полосы это будет выглядеть так:

  • в пределах 120 метров производительность насоса – до 1,5 кубометр/час;
  • до 200 – 2,5;
  • до 280 – 4 и т.д.

В качестве итогового значения рекомендуется брать цифру с запасом 20 процентов (если в доме плохая теплоизоляция, то больше). При вертикальном расположении вала насос теряет до 40 процентов мощности, поэтому аппараты всегда устанавливают строго горизонтально.

Если коттедж двух-трехэтажный, специалисты рекомендуют на каждом этаже устанавливать коллекторный узел (коллектор для теплого водяного пола) с собственным насосом. Пара маломощных аппаратов обойдутся не дороже одного мощного, а эффективность будет выше.

Как выбрать насос для теплого водяного пола по напору? Эта характеристика зависит от сечения трубы и материала изготовления. При расчете учитывают сопротивления на арматуре, смесителе, фитингах.

В общем виде формула выглядит так:

В = (RL + K) / 1000, где R – гидравлическое сопротивление одного метра, L – протяженность самого длинного контура, K – коэффициент запаса.

В частных домах используются насосы с напором до 6 метров водяного столба (0,6 атмосферы). Для более точного расчета можно воспользоваться калькулятором в интернете. Выбирать напор нужно по средним значениям для модели, чтобы агрегат не работал на износ.

Подбор насоса для водяного теплого пола в магазине осуществляется по маркировке. Как в ней разобраться?

На корпусе обычно указаны две величины. Первая – сечение входного/выходного отверстия, вторая – высота водяного столба в метрах. Метры в атмосферы переводятся делением на 10. Например, четыре метра – 0,4 атмосферы. Может присутствовать также третья цифра – монтажная длина (длина насоса по центральной оси).

Читайте также:   Устройство пирога теплого водяного пола

Важная функция – регулировка скорости насоса. Она позволяет оптимизировать температурный режим наименьшими энергозатратами в зависимости от погоды на улице и температуры в доме.

У самой простой модели скорость только одна, у более сложных две, три. При наличии электронного управления отопительной системой выбор нужного числа оборотов осуществляется автоматически.

Таблица параметров насоса для теплого водяного пола

В классической радиаторной схеме насос всегда ставят на обратку: высокие температуры теплоносителя ускоряют износ аппарата. Температура теплого пола обычно находится в пределах 40?. Если радиаторы в системе отопления не предусмотрены, насос может быть установлен на горячую трубу перед коллекторной гребенкой.

Горячий теплоноситель (55 градусов и выше) способствует отложению солей на роторе, что плохо сказывается на работе агрегата и его долговечности.

Эту проблему решает насос с терморегулятором для водяного теплого пола: при температуре выше определенной нормы он отключается автоматически.

Заключение

Вид насоса для теплого водяного полаПри выборе циркуляционного насоса для водяного теплого пола в частном доме не стоит ориентироваться на дорогие модели с высокой мощностью: расход энергии получится большой, устройство при работе будет шуметь, а эффективность не повысится.

«Лишние» деньги можно потратить с большей пользой: выбрать качественную модель от известного европейского производителя (Wilo, Grundfos и др.)

Тут Вы можете получить информацию об электрических теплых полах, если Вас не устроят водяные теплые полы.

А тут информация о новой системе в теплых полах — Устройство электро — водяного теплого пола. Возможно Вас это заинтересует.

Видео о насосе для теплого водяного пола.
