Технология устройства фундамента монолитная плита

Плитный фундамент применяется для возведения зданий и сооружений на ненадежных грунтах.

Это довольно сложная и дорогая конструкция, однако, во многих случаях строительства такой вариант является единственно возможным.

Виды плитных фундаментов

Схема плитнного фундаментаУстройство монолитной плиты – фундамента повышенной надежности — позволяет строить дома и хозпостройки даже на пучинистых грунтах.

Монолитные плитные фундаменты (о плюсах и минусах плитного фундамента) классифицируются по степени заглубленности в грунт и конструктивным особенностям.

По степени заглубленности

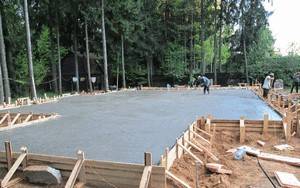

Монтаж фундамента монолитная плитаВ зависимости от того, насколько низко по отношению к поверхности земли опущена подошва плиты, плавающий фундамент может быть:

  • незаглубленным;
  • малозаглубленным;
  • сильнозаглубленным.

По конструктивным особенностям

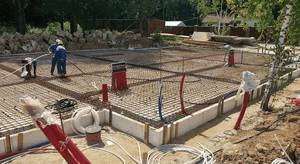

Вид процесса монтажа плитного фундаментаПо конструктиву плитные фундаменты (устройство фундамента шведская плита) делятся на три группы:

  • плоская плавающая плита;
  • монолит, усиленный ребрами жесткости;
  • решетчатая конструкция.

Технология устройства монолитного фундамента (плитный фундамент — технология работ) заключается в выполнении трех основных операций: подготовка котлована, установка арматурного каркаса и заливка конструкции бетоном. Именно в форме каркаса и заключаются различия различных видов фундаментов.

При устройстве монолитной плиты фундамента (о фундаменте утепленная шведская плита) плоской формы армирующий каркас представляет собой параллелепипед, состоящий из верхнего и нижнего поясов, связанных между собой вертикальными стержнями.

Плита с ребрами жесткости обладает повышенной прочностью. На его основе можно строить дома из кирпича и других тяжелых материалов.

Фундамент данного типа имеет два исполнения:

  • ребра жесткости направлены вниз;
  • ребра установлены на верхней поверхности основного массива.

Наиболее часто применяется второе исполнение – с ребрами жесткости, направленными вверх. Они имеют вид железобетонных лент. Располагаются ребра по периметру плиты, а также под внутренними несущими стенами здания.

Читайте также:   О фундаменте утепленная шведская плита

Схема устройства плитных фундаментов

Пространство между лентами впоследствии заполняются теплоизоляционными материалами. Здесь же прокладываются инженерные коммуникации.

В отдельных случаях монолитная плита может быть оборудована ребрами жесткости противоположных направлений. Часть из них примыкает к подошве фундамента, другая – к верхней поверхности.

Решетчатая конструкция

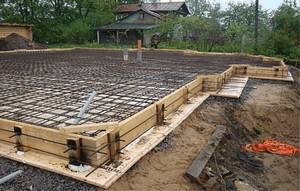

Решетчая констукция теплого полаКонструкция решетчатого типа является разновидностью монолита с ребрами жесткости. Такие сложные монолиты применяются при строительстве зданий большой площади или сложной формы.

Согласно технологии устройства монолитной плиты фундамента решетчатой формы, ребра жесткости – контурные и перекрестные – образуют решетку шагом около двух метров.

Каждая составляющая данной конструкции выполняет свое предназначение:

  • плита обеспечивает жесткость всей пространственной системы;
  • железобетонные ребра, образующие решетку, способствуют выдерживанию повышенных нагрузок.

Плитные фундаменты (фундамент плита — расчет толщины), усиленные ребрами жесткости, можно использовать на просадочных грунтах, торфяниках и пр. Не страшны им и высокие уровни залегания грунтовых вод.

Ребристые плиты практически не деформируются под воздействием сил морозного пучения. Кроме того, на них мало влияют неравномерные нагрузки от надземной части здания, нагревы и увлажнения отдельных зон.

Если, после изучения этой статьи, Вы решили, что фундамент монолитная плита Вам не подходит, то посмотрите информацию о других видах фундамента.

Возможно Ваш выбор изменится:

Видео о фундаменте монолитная плита.
