Прокладка электропроводки в жилых помещениях выполняется после монтажа коробки здания, окон с дверьми и крыши, до начала отделочных работ. Еще на стадии проектирования дома решается вопрос, какой тип прокладки электропроводки будет использоваться в каждом помещении.
Существует два типа проводки: открытая и скрытая. В современном домостроении используются оба типа. В зависимости от материала, из которого сделано здание, дизайна и будущего интерьера выбирается не только способ прокладки, но и тип проводов.
Каждый тип проводки имеет свои сильные и слабые стороны. Сделать выбор помогают знания об особенностях монтажа, о будущем интерьере, наличии объемных декоративных элементов на стенах и потолке.
Особенно это касается кухни, «места, где человек проводит половину времени, когда находится дома» как говорят женщины. Кухня имеет одну особенность: здесь находится очень много бытовых приборов, потребляющих энергию (некоторые делают это круглосуточно).
Содержание статьи
Открытая электропроводка
Открытая электропроводка монтируется из соображений безопасности. В случае короткого замыкания, повреждения или возгорания проводки, или необходимости перенести кухонное оборудования в другое место, эти работы потребуют минимум усилий и не повредят интерьер.
Все провода укладываются в пластиковые кабель-каналы, состоящие из двух частей: короба, крепящегося к стене или потолку, и накладной крышки с фиксирующимися желобками – застежками.
Поливинилхлорид (ПВХ) – материал, из которого делаются электромонтажные коробы – обладает редким сочетанием качеств по безопасности: электроизолятор, негорючий, пластичный и прочный.
Пластик можно выкрасить в любой цвет обычными красками или найти в магазинах соответствующий колер.
Выпускаются кабель — каналы с окраской – имитацией «под дерево». Производители гарантируют, что ПВХ сохраняет все свои качества в течение 25 лет (в том числе не выцветает). Ширина и высота прямоугольных кабель — каналов варьирует от 1,2 см для тонких проводов систем сигнализации и освещения до 10 см для кабелей большого диаметра.
Скрытая электропроводка
«Скрытой» проводку называют потому, что над ней присутствует какое – нибудь препятствие, не позволяющее сразу отремонтировать или заменить провод. Или проложить новый.
Заделка проводов в стены и потолок – не единственный способ скрыть электропроводку.
Подвесные потолки, каркасные перегородки и стены, фальшполы и настенные конструкции также хорошо скрывают провода, как штукатурка и бетон.
Схема электропроводки на кухне
Схема разводки электропроводки на кухне несет информацию о количестве и расположении розеток, светильников и электроприборов, постоянно подключенных к сети энергопитания.
Перед началом работ хозяину жилья рекомендуется сделать подсчет всех приборов, которые будут в будущем располагаться на территории кухни. И нарисовать примерную схему электропроводки кухни. Желательно с учетом возможных перестановок.
На схеме распределения электропроводки на кухне приводится точное местонахождение розеток, осветительных приборов, выключателей, распределительных коробок.
В спецификации, прилагающейся к схеме, хранится информация о названиях, марках и количестве проводов и оборудования.
На схеме отмечается будущее местонахождение приборов, постоянно подключенных к сети: холодильника, электроплиты, посудомоечной машины.
Ниже пример такой схемы.
Инструменты и материалы, необходимые для монтажа электропроводки
В работе электромонтажнику необходим набор ручных и электрических инструментов (зависящий от типа проводки):
- плоскогубцы;
- отвертки (прямые и крестовые);
- молоток;
- паяльник;
- штроборез электрический (для монтажа скрытой проводки);
- перфоратор электрический (с набором сверл с победитовым наконечником);
- тестер электрический.
Для крепления кабель-каналов к твердой поверхности (бетон) потребуются дюбель-гвозди, для менее плотных материалов стен подойдут обычные саморезы или маленькие гвозди. Для быстрого закрепления проводов в каналах – штробах обычно используются гипс или алебастр, которые потом закрываются штукатуркой.
Выбор сечения проводов зависит от мощности электроприборов и вида проводки.
Для подключения осветительных приборов применяются медные провода или кабели с изоляцией из ПВХ марок ПВ, ППВ с минимальным сечением жилы 1,5 мм, способные выдержать долговременную нагрузку в 4,1 кВт.
Для розеток, к которым будут подключаться более мощные приборы, используются провода той же марки, но с сечением не менее 2,5 мм.

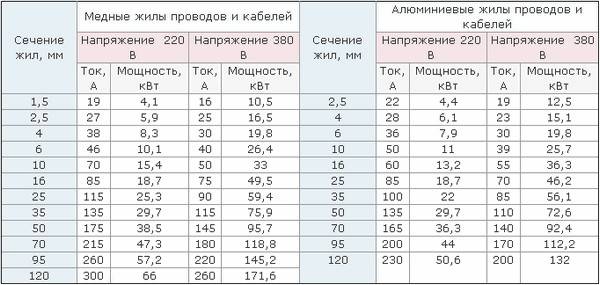

По этой таблице вы можете выбрать необходимое сечение проводов.
Все провода и кабели, которые вы будете использовать для подвода к розеткам должны быть трехжильными. То есть обязательно иметь дополнительно, кроме фазного и нулевого провода, провод защитного зануления (ну или, как его не очень правильно называют, «заземления»).
Если вы будете использовать на кухне приборы освещения (светильники) с металлическим корпусом, то к ним тоже обязательно нужно провести трехжильный кабель или провод, для защиты от попадания напряжения на металлический корпус светильника.
Для подключения электрической плиты (или жарочного шкафа), потребляющих до 10 кВт в час, проводится отдельная линия из трехжильного кабеля с жилами из меди и изоляцией из найрита и/или ПВХ. Правила подключения электроустановок требуют обязательно заземлить мощное электрооборудование, для чего используется третья жила кабеля. Сечение жил должно быть не менее 6 мм.
Нередко в кухне устанавливают электрические бойлеры, которым также рекомендуется устройство отдельной линии, похожей на линию для электроплиты. Минимальное сечение проводов для этих электроприборов должно быть от 4 мм. Максимальное зависит от мощности электроприемника.
Если Вы не знаете что такое внутренняя электропроводка, но Вас это очень интересует, то смотрите здесь.
Как сделать мелкозаглубленный ленточный фундамент своими руками? Смотрите тут.
Монтаж открытой электропроводки на кухне
Для открытой проводки выбираются выключатели, розетки и распределительные коробки открытого типа.
Затем к стенам и потолку крепятся кабель-каналы: расстояние между креплениями варьирует от 30 до 50 см в зависимости от качества поверхности. Если стены или потолок имеют выраженную кривизну или перепады, проявляется единственный недостаток коробов: прямые каналы очень выдают кажущиеся незаметными «волны».
Провода тянутся к точкам от распределительного щита, в котором автоматические выключатели сгруппированы по выполнению функций: отдельно освещение, отдельно розетки, индивидуальные автоматы для бойлера и электрической плиты.
Кабель для кухонной плиты не должен иметь промежуточные скрутки между автоматом и розеткой. В дальнейшем, при переносе плиты на новое место, допускается одна скрутка, но ее необходимо делать с применением пайки или сварки, и изолировать термоусадочной трубкой или муфточкой (плохо выполненное соединение может перегреваться и вызвать короткое замыкание).
Третья жила кабеля предназначена для заземления корпуса плиты и подключается к общему заземлению здания.
Особенности монтажа скрытой электропроводки
Монтаж скрытой электропроводки на кухне начинается с изготовления гнезд под электрические точки. Круглые гнезда изготовляются с помощью специальных коронок по бетону (кирпичу), долота и молотка.
Квадратное гнездо вырубается тем же долотом, но по отверстиям, пробуренным с помощью перфоратора.

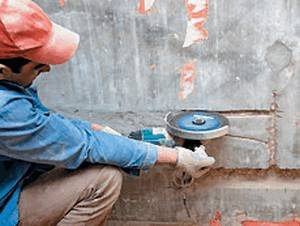

Штробы в бетоне или кирпиче прорезаются с помощью электрического штробореза. Ширина канавки выбирается под диаметр и количество проводов. Существуют модели с пылесосом, чтобы не загрязнять воздух на месте работы. Если внутренние стены сложены из газобетона, ручной штроборез справится с производством каналов без пыли.
Коробки «электроточек» закрепляются в гнездах, на гипсовый или алебастровый раствор, очень быстро твердеющий. Точно таким же раствором точечно закрепляются в штробах провода, протянутые к местам подключения.
Для соединения медных проводов в распределительных коробках, по требованиям «Правил устройства электроустановок», необходимо использовать сварку или пайку проводов.
Замена электропроводки на кухне
Открытая электропроводка создает гораздо меньше проблем при реконструкции кухни, перестановке мебели и электроприборов. О кабель-каналах напоминают только отверстия в стенах.
Скрытую проводку так просто не заменишь. Даже если она выполнена как «сменяемая» в металлопластиковой или гофррированной трубе.
Ладно если получится перетянуть провод, прикрепив его к сгоревшему. Но это будет зависеть от количества изгибов трубы.
А если вы собираетесь перенести холодильник или электроплиту в другое место, то вам придется заново прокладывать штробы для новых линий, делать гнезда под розетки. Ну а потом делать полный ремонт стен.
Поэтому рекомендуем, при выборе дизайна для кухни, рассмотреть все возможности для проведения проводов под различными декоративными элементами (полыми плинтусами, декоративно отделанными кабель-каналами) или натяжным потолком (для верхнего освещения).
Или просто сразу установить дополнительные розетки. Чтобы потом не заниматься ремонтом стен.
