Как выбрать кабель для электропроводки

На вопрос «В чем различия кабеля и провода?» специальная литература по электротехнике дает достаточно необычный ответ: «В степени защиты металлических проводников».

По определению действующего ГОСТ 15845-80, «кабелем» называется одножильное или многожильное «изделие» из изолированных проводников, покрытое общей оболочкой. Стальная проволока, помещенная в центре кабеля, повышает прочность конструкции на разрыв.

Броня из проволоки или жестяной сетки, в которую упакован пучок жил, увеличивает механическую прочность верхнего слоя изоляции.

Благодаря этому кабель используется для электропроводки в экстремальных условиях (под землей, под водой и в агрессивных средах).

Общие характеристики

Типы кабеля для электропроводкиСогласно государственным стандартам, кабели являются самыми защищенными конструкциями из всех «кабельных изделий», которые мы знаем, как кабели и провода.

Проводная часть кабеля, или «жилы», изготавливается из цветных металлов с высокими показателями электропроводимости: меди и алюминия.

Жила может состоять из одного проводника или множества свитых тонких проволок. Технологически однопроводная жила лучше проводит электрический ток, но чем толще проводник, тем труднее его согнуть.

По форме сечения проводники («жилы») разделяются на круглые, секторные и сегментные.

Оболочка кабелей делится на группы по материалам:

  • бумажная пропитанная;
  • полимерная (полиэтиленовая и поливинилхлоридная);
  • прочие (резина, лак, шелк, х/б волокно, полистирол).

Бумажная пропитанная изоляция изготавливается из очищенной целлюлозы, пропитанной маслами. У бумаги очень низкий коэффициент электропроводности, но она достаточно хрупка и очень боится сырости. Высоковольтные кабели с бумажной изоляцией монтируются в сухих шахтах.

Полимерная изоляция уверенно удерживает первое место среди всех типов изоляции. Поливинилхлоридная изоляция, не смотря на достаточно опасное содержание соединений хлора, считается очень безопасной в эксплуатации: не горит, не пропускает воду, выдерживает перепады температур от -60 до +80 без физических изменений (растрескивания или размягчения).

Поливинилхлорид относится к плохо горящим полимерам: выделение хлороводорода при горении препятствует притоку кислорода, пластик быстро тухнет.

Типы медного кабеля для электропроводки

Изоляция из сшитого полиэтилена используется в производстве высоковольтных кабелей. Пластичный, водонепроницаемый изолятор обладает высокой механической прочностью и служит дольше, чем бумажно-масляная изоляция.

Читайте также:   Как сделать электропроводку в гараже своими руками

Другие виды изоляции не так популярны, но используются в электротехнике благодаря отличным изоляционным качествам. Резиновые оболочки лучше всего подходят для кабелей, испытывающих большое количество механических нагрузок на сгибание – разгибание (например, электроснабжение кранов и экскаваторов на электрическом ходу).

Электропроводка в стиле «ретро» выполняется из проводов и кабелей, покрытых цветным шелком или белой х/б тканью.

Под верхней оболочкой может находиться дополнительная защита от механических повреждений, или «броня». Самый простой вид брони – навитая спиралью стальная лента.

Оплетка из стальной оцинкованной проволоки технологически более сложна в производстве, но кабель не теряет гибкость. Кроме основной, механической защиты от растяжений и скручиваний оплетка защищает электропроводку от грызунов.

Как рассчитать кабель по току или нагрузке

Различные виды кабеля для электропроводки в домеВыбрать подходящий по сечению кабель помогает расчет нагрузки. Для однофазной проводки рассчитать предельную нагрузку достаточно просто: нужно суммировать мощности всех электроприборов, которые планируется подключать к электропроводке дома или квартиры.

Предельный ток для вводного кабеля вычисляется делением суммированной мощности на напряжение в сети.

Но даже в случае одновременного включения всех электроприборов предельные токи, протекающие по кабелю, не должны вызвать нагрев металла проводников до опасных температур. Рекомендуем выбирать кабель большего сечения с запасом в 15-20% (возможное увеличение электроприборов и страховка от перегревов).

Согласно правилам устройства электроустановок (ПУЭ) в жилых помещениях электропроводка должна выполняться из кабелей и проводов с медными жилами.

У меди коэффициент нагрева ниже, чем у алюминия, кроме прочих достоинств (пластичности и отсутствия окисления).

При расчете сечения медного кабеля принимается во внимание, в каких условиях он будет находиться. Для кабелей, находящихся в замкнутом пространстве (без вентиляции) в расчете сечения применяются понижающие коэффициенты, учитывающие нагрев металла проводников при прохождении электрического тока.


Пример поломки ленточного фундаментаХотите узнать все про ремонт ленточного фундамента? Мы предоставили Вам эту информацию.

Вас интересует глубина заложения ленточного фундамента для деревянного дома? Ответ в этой статье.

Читайте также:   Как сделать электропроводку в деревянном доме

Если в доме есть хотя бы один агрегат, которому требуется трехфазное питание, без соответствующей электропроводки не обойтись.

Рекомендуем для трехфазного оборудования провести индивидуальное питание (если это возможно). Если выбор сделан в пользу трехфазного электроснабжения, все электроприборы придется подключать к разным фазам с таким расчетом, чтобы суммарные нагрузки на каждую фазу были приблизительно равны.

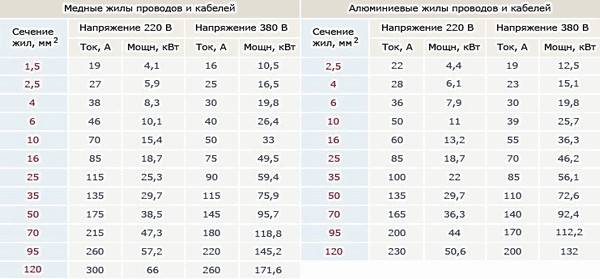

Таблица токовых нагрузок кабелей и выбора сечения:

Таблица выбора сечения жил кабеля

При превышении суммарной нагрузки на одну из фаз на 30% происходит явление под названием «перекос фаз». В результате перекоса происходит снижение напряжения в фазе, которое может привести в негодность электроприборы: при низком напряжении увеличивается сила тока, и они быстро перегреваются.

Защита будет постоянно выключать электроснабжение в доме, предохранители в электроприборах будут перегорать.

Прокладка кабелей снаружи и внутри дома

Прокладка кабеля в кабельканалах в деревянном домеПодсоединение частного дома к общей энергосистеме производится с помощью вводного кабеля. Прокладка кабеля под землей предохранит от обрывов, возможных при воздушном подключении.

Бронированный кабель можно укладывать без внешней защиты, но лучше подстраховаться и в местах возможных раскопок или под проезжей частью дороги проложить кабель в трубе или в лотке.

В траншею под кабель насыпается «подушка» из отсева (дробленого песка) или крупного промытого песка (10 см). Сверху на кабель насыпается такой же слой песка. Засыпка амортизирует напряжения и подвижки почвы при возможных вспучиваниях или промерзаниях.

В квартире или доме кабель может использоваться для электропроводки к мощному оборудованию: электроплите, бойлеру или нагревателю системы «водяной теплый пол». Для подключения такой техники рекомендуются трехжильные кабели в резиновой или поливинилхлоридной изоляции.

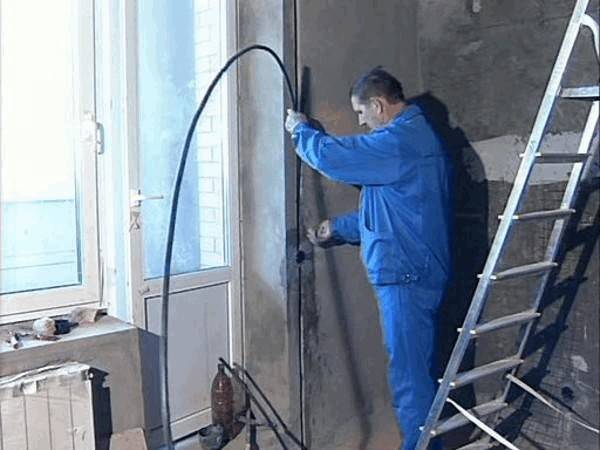

Пример прокладки кабеля в доме

Наружная прокладка кабелей производится в пластиковых кабель-каналах. Короб канала может иметь вентиляционную перфорацию, что улучшит общее охлаждение проводки.

Если кабель скрыт каркасными конструкциями (потолок или стены-перегородки) или в толще стен под слоем штукатурки, охлаждение проводников снижено, поэтому для скрытой проводки рекомендуется применять кабеля большего сечения.
