Оптимальная глубина заложения ленточного фундамента

Решение вопроса о глубине заложения фундамента — это важнейшая задача, с которой строителю-непрофессионалу приходится сталкиваться в первую очередь.

Если на данном этапе допустить ошибку, даже построенный по всем правилам и из самых качественных материалов дом окажется недолговечным и спустя короткое время после возведения начнет растрескиваться. Так что будьте уверены: любые усилия и время, затраченные на изучение данной проблемы, окупятся с лихвой.

Если проект дома предусматривает наличие полноценного подвала, фундамент так или иначе придется делать глубоким, чтобы обеспечить приемлемую высоту потолка в подземном помещении.

Но как поступить, если подвал сооружается только под частью постройки либо отсутствует вовсе? Наиболее распространенной является рекомендация заглублять фундамент несколько ниже глубины промерзания грунта.

Действительно, в подавляющем большинстве случаев это условие можно считать достаточным, но оно далеко не всегда является необходимым.

Другими словами, при некоторых условиях делать фундамент столь глубоким, растрачивая на него огромное количество бетона и арматуры, не имеет смысла. Попробуем разобраться с тем, какие факторы и как именно следует учитывать при определении данного параметра.

От чего зависит глубина заложения фундамента

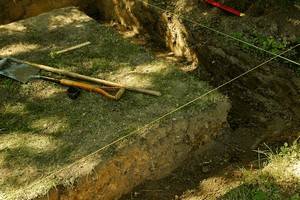

Траншея для ленточного фундаментаПри определении оптимальной глубины заложения фундамента обычно принимают во внимание:

  1. Тип грунта на участке строительства.
  2. Глубину его промерзания.
  3. Глубину залегания грунтовых вод.
  4. Этажность здания и плотность основных строительных материалов, то есть те факторы, от которых будет зависеть вес дома.
  5. Класс строения, то есть его предполагаемая долговечность. В частном строительстве не учитывается.

Первые три пункта рассмотрим более подробно.

Виды грунтов

Виды различных грунтовТип и структура грунта определяют его несущую способность и такое важное свойство, как предрасположенность к морозному пучению. При выборе глубины фундамента его необходимо учитывать в первую очередь.

Явления пучения обусловлено замерзанием и последующим расширением пропитывающей грунт влаги.

Различают следующие виды грунтов:

  • скальные и полускальные породы. Такое основание считается непучинистым;
  • крупный и средний гравелистый песок, крупнообломочная порода. Относятся к слабопучинистым;
  • суглинки, мелкий песок или пылеватая супесь. Это уже сильнопучинистые виды грунта.

Чтобы определить, с каким типом основания приходится иметь дело, следует взять пробы грунта с помощью извлечения шурфа. Самую точную информацию могут дать только инженеры-геологи, но существует и любительский способ, который поможет будущему домовладельцу сориентироваться в общих чертах.

Читайте также:   Как сделать мелкозаглубленный ленточный фундамент

Порцию грунта разминают в руках и раскатывают в виде длинного стержня, который затем сгибают в кольцо. Стержень из глинистой почвы благодаря своей пластичности легко примет любую форму. Кольцо из суглинка распадется на несколько фрагментов. Супесь при попытке изготовления кольца просто рассыплется.

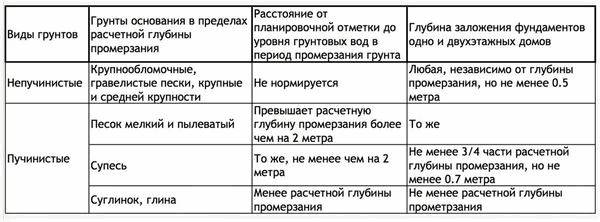

Таблица выбора глубины заложения фундамента

Таблица выбора глубины заложения фундамента

Несущая способность грунта в общем случае влияет прежде всего на ширину фундамента. Однако, при некоторых условиях верхний слой грунта может оказаться настолько слабым (в этом случае говорят о его высокой сжимаемости) и нестабильным, что строительство на нем вообще будет невозможным.

В такой ситуации глубину заложения фундамента придется увеличивать настолько, чтобы его подошва опиралась в более прочные нижележащие слои основания.

Глубина промерзания грунта

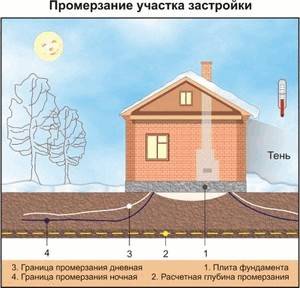

Схема промерзания грунтаВ разных регионах отрицательные температуры в холодное время года проникают в грунт на разную глубину. Конкретные данные на этот счет по каждому региону можно найти в СНиП «Строительная климатология».

Значения глубин промерзания, приводимые в этом документе, являются нормативными.

Чтобы получить расчетное значение данной величины, следует воспользоваться формулой:

Dф = КхDфн,
где Dфн – нормативное значение глубины промерзания, а К – коэффициент, зависящий от режима отопления здания (см СНиП 2,02,01-83).

Глубина залегания грунтовых вод

Схема залегания грунтовых водПомимо типа грунта придется также определить динамику уровня грунтовых вод. Делается это с помощью скважины глубиной 2,5 – 3 м, в которую загоняется обсадная труба из пластика или стали.

Глубину залегания подземных вод необходимо отслеживать в разные периоды года, чтобы понять, насколько высоко они поднимаются.

Определение глубины заложения фундамента

На основании полученных данных можно выполнить расчет глубины заложения ленточного фундамента.

1. Для скального и полускального грунта

В данном случае глубину заложения фундамента можно делать любой, независимо от того, на сколько может промерзать грунт и как высоко поднимаются грунтовые воды. Заглубление в такой грунт зачастую бывает невозможным из-за его твердости, тогда здание возводится прямо поверх основания.

2. Для крупнообломочных пород и гравелистых песков крупной и средней фракции

Вид крупнообломочных породПри строительстве на песчаном грунте чаще всего прибегают к устройству мелкозаглубленного фундамента. Это связано со способностью грунтов данного типа хорошо пропускать воду. Поэтому силы морозного пучения проявляются в них довольно слабо.

Основная опасность пучения заключается в неравномерном воздействии на фундамент постройки, вызывающем деформации. В случае с крупнозернистым песчаным грунтом даже при высоком залегании грунтовых вод влага распределяется равномерно, а значит и при замерзании она будет воздействовать на строительные конструкции одинаково по всей площади.

Читайте также:   Технология изготовления ленточного фундамента

Глубина заложения мелкозаглубленного ленточного фундамента составляет 50 см при любых значениях глубины промерзания грунта и уровня подземных вод. Следует, однако, учитывать, что несущая способность песчаных грунтов существенно возрастает с увеличением глубины и при возведении тяжелых зданий этим можно воспользоваться.

Наилучшим образом подходит указанная глубина заложения ленточного фундамента для деревянного дома либо построенного из других легких стройматериалов – газобетона, пеноблоков и пр.

Фундаменты более «увесистых» построек необходимо располагать глубже, это позволит не делать их излишне широкими.

При сложной архитектуре здания нагрузки на основание от разных его частей могут существенно отличаться. В этом случае допускается делать ленточный фундамент неоднородным по глубине. Перепад по отметкам между соседними ступенями может составлять 300 – 600 мм, при этом в зоне перехода подошва должна иметь наклонный участок.

Работа с индикатором скрытой проводкиВас интересует, что такое индикатор скрытой проводки? Информация тут.

В этой статье рассказано что такое свайно — ленточный фундамент для дома из пеноблоков.

3. Для глинистых, мелкопесчаных грунтов и пылеватых супесей

Пример глинистых грунтовГрунты такого типа воду пропускают плохо и неравномерно, а потому при замерзании имеют свойство сильно вспучиваться, причем силы пучения на различных участках также могут быть разными. При возведении ленточного фундамента глубина заложения в глине будет зависеть от того, насколько близко к поверхности поднимаются грунтовые воды.

Рассмотрим два случая:

А) Подземные воды обнаруживаются на глубине, на 2 м превышающей расчетную глубину промерзания грунта.

При таком положении дел подошву фундамента можно заглублять на 50% от расчетной глубины промерзания (Dф).

Б) Если грунтовые воды поднимаются до более высоких отметок, чем было описано выше, глубину заложения ленточного фундамента делают равной расчетной глубине промерзания грунта.

Как минимизировать эффект пучения грунта

Пример повреждения фундаментаВ случае возведения постройки на пучинистом грунте глубину заложения фундамента (и расходы на его сооружение) можно несколько уменьшить.

Для этого следует выполнить одно из мероприятий, предотвращающих развитие значительных сил морозного пучения в холодный период года:

  • замена имеющегося грунта непучинистым или слабопучинистым: в зоне возведения здания на глубину промерзания грунта выкапывают котлован, который засыпают хорошо утрамбованным крупнозернистым песком. При сооружении ленточного фундамента глубина заложения в песке, как говорилось выше, может быть снижена до полуметра;
  • сооружение дренажных систем, способствующих снижению уровня грунтовых вод;
  • укладка вдоль фундамента (можно под отмостку) теплоизоляции из пенополистирола шириной до 1 м, которая будет способствовать уменьшению глубины промерзания грунта в данной зоне.

Видео о том, на какую глубину нужно копать фундамент
