Как сделать электропроводку в гараже своими руками

Насколько это сложно или просто — электропроводка в гараже своими руками. О том, что обязательно должна включать в себя схема проводки в гараже, какие использовать материалы и какие электроприборы установить, вы сейчас узнаете.

Как сделать своими руками

Вид электропроводки гаража сделанной своими рукамиЕсли вас не пугают кусачки и пассатижи, слово ПУЭ не является ругательством, и аббревиатура ПУГНП не вводит вас в состояние глубокого транса, значит, электропроводка в гараже своими руками, схема которой будет рассмотрена в нашей статье, вполне окажется вам по силам.

Мы не будем проектировать мини-автосервис с подъёмниками, станочным парком и несколькими постами сварки. Равно как и не станем ограничиваться «дедушкиным вариантом» с одинокой лампочкой в центре потолка и розеткой для подключения «переноски». Итак, приступим.

Стандартная схема электропроводки в гараже включает в себя:

  • установку средств защиты от поражения током;
  • прокладку кабелей;
  • подключение освещения;
  • размещение розеток.

Освещение

Пример освещения гаражаВ темноте работать можно, но без особого удовольствия. А нам нужно сделать так, чтобы пребывание в этом священном для автомобилиста месте доставляло только положительные эмоции. К тому же, ползать с фонариком в поисках сбежавшей гайки в наши планы не входит, а значит, начнём с освещения.

Чем больше свет – тем лучше, однако покрывать весь потолок светильниками абсолютно незачем. Можно правильно расположить несколько светильников, чтобы получить равномерное освещение.

Для бытового применения вполне достаточно, чтобы у нас присутствовало:

  1. Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
  2. Локальное освещение в зоне верстака.
  3. Освещение в смотровой яме в случае её наличия.

Вид электропроводки на кухнеЭлектропроводка на кухне. Вас интересует как ее сделать? Читайте.

Если Вы не знаете что такое виды проводов для электропроводки, но Вас это очень интересует, то смотрите здесь.

Разумеется, светильники должны быть защищены от разрушения в случае механического воздействия, и обеспечивать безопасность пользователя при попадании влаги не хуже IP65.

В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминесцентных светильников под потолком ближе к стенам. Эти лампы будут обеспечивать общее освещение. На стандартный гараж 4 х 6 метров достаточно по 2 лампы на 36 Вт с каждой стороны и по одной у задней стенки и около ворот.

Читайте также:   Как выбрать кабель для электропроводки

Освещение рабочих зон верстаков выполним защищёнными светодиодными светильниками направленного излучения с рабочим напряжением 12 вольт.

Они не греются, что исключает возможность обжечься, а напряжение ниже 36 вольт исключает поражение электрическим током в случае разрушения светильника. К тому же они наиболее рационально расходуют электроэнергию.

Смотровую яму освещаем антивандальными светодиодными плафонами с рассеянным светом. Напряжение питания – 12 вольт, трансформатор размещаем в электрощите у входа в гараж. В яму среднего размера 1 х 4 метра достаточно установить в шахматном порядке 3-5 небольших светильников.

Розетки и выключатели

Вид розеток и выключателейРазмещаем розетки таким образом, чтобы ими было удобно пользоваться, однако местоположение должно исключать возможность непреднамеренного повреждения самих розеток. Обычно из размещают в 60 сантиметрах от пола.

Удобнее всего расположить 2-4 розетки над верстаком, 1 розетку около выключателя освещения, и 1 возле ворот.

Это должны быть защищенные от влаги розетки с заземляющим контактом и с крышкой. Установка розетки в смотровой яме нежелательна, лучше при необходимости воспользуйтесь удлинителем.

В целях экономии электроэнергии установим выключатели с двумя клавишами, таким образом, мы сможем регулировать интенсивность освещения в рабочей зоне. Выключатель размещаем в 15 сантиметрах от дверного проёма на высоте 1,5 метра от пола.

На освещение в смотровой яме устанавливаем отдельный выключатель таким образом, чтобы при выключении он обесточивал трансформатор.

Электропроводка

Пример электропроводки гаражаЕсли на момент постройки гаража в стены была заложена скрытая проводка – используем её. Однако в случае отсутствия таковой не тратим свои силы на то, чтобы штробить стены. Сделаем открытую проводку.

Кабели прокладываем в металлической трубе, гофре, кабель – каналах, либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения достаточно использовать медный кабель 3 х 1,5 мм2 ; для розеток над верстаком – 3 х 2,5 мм2 ; для розетки, предназначенной для подключения нагрузки большой мощности – 3 х 4 мм2.

Разводка электропроводки в гараже — схема защиты

Фото защитного щитка гаражаТак как в гараже не только ставят автомобиль, но ещё иногда работают, то необходимо обеспечить безопасность, как электрическую, так и пожарную. Для этого обязательно используем вместе с заземлением дифференциальный автомат или УЗО.

Читайте также:   Полная замена электропроводки своими руками

Заземляющий провод ведем от общего щитка, провод должен быть сечением не менее 6 мм2 . В случае отсутствия в щитке заземляющей шины делаем точечное заземление.

На входе в гараж устанавливаем щиток, на котором монтируем УЗО с номинальным током не меньше, чем разрешенный для вашего гаража в кооперативе. В случае с гаражом в частном доме оптимальным будет 32А. Дифференциальный ток выбираем не более 30 мА. Температурные условия – соответствующие минимальной температуре в вашем регионе.

Идеальный вариант – использовать раздельные УЗО для освещения и розеток. Если сработает защита розеток, то вы сможете при свете разобраться в причинах произошедшего.

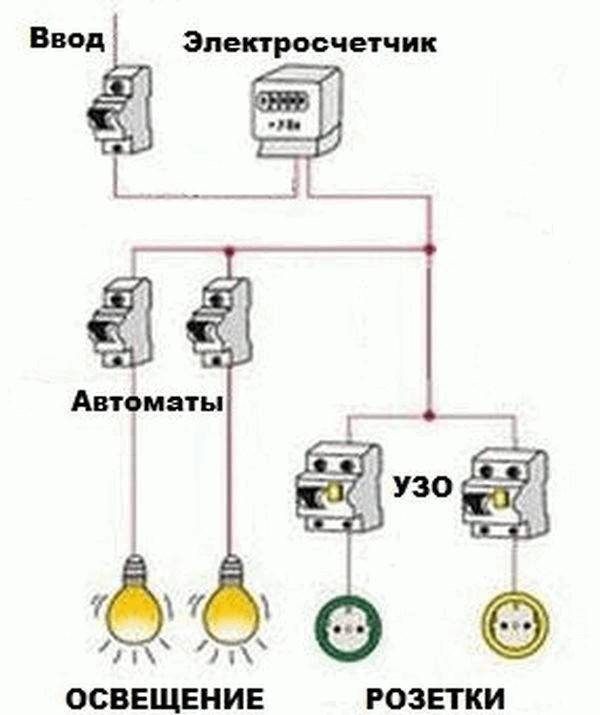

Ниже рисунок примерной схемы защиты гаража.

Примерная схема защиты для гаража

Но если вы планируете использовать отдельное УЗО на 32-40 А, то установите после него на розетки обычный «автомат» на 25А, а на освещение – 10А. Этого вполне хватит, чтобы подключать к розеткам по очереди основные инструменты.

Электроприборы

Необходимый электроприбор для гаражаЕсли вам нравится побыть в гараже и смастерить что-то своими руками, через некоторое время у вас соберётся необходимый минимум электроинструмента.

Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть это при составлении схемы электропроводки в гараже.

Ниже приведена примерная мощность бытовых электроприборов:

  • зарядное устройство – 0,2 КВт;
  • электролобзик – 0,6 КВт;
  • УШМ («болгарка») – 1 КВт;
  • электродрель – 1 КВт;
  • точило – 1 КВт;
  • мойка высокого давления – 2 КВт;
  • сварочный полуавтомат – 2,5 КВт;
  • тепловая пушка – 3 КВт.

Как видим – ничего сверхмощного у нас не предвидится, а значит кабель сечением 4 мм2 и автоматический выключатель на 25 А мы выбрали правильно.

Ниже таблица выбора сечения проводов по допустимой мощности и току.

Таблица выбора сечения проводов
В качестве заключения стоит заметить, что потраченное время, силы и деньги обязательно принесут вам удовлетворение от проведённой работы. А качественно сделанная своими руками проводка позволит вам быть уверенными в электрической и пожарной безопасности вашего гаража.

Видео о самостоятельном изготовлении освещения гаража.
