Электропроводка бывает 2 видов: наружная и внутренняя. Наружной электропроводкой считается та, которая подвергается воздействию атмосферных явлений. А проще сказать — находится вне здания. Делится в свою очередь на открытую и скрытую.
Внутренней электропроводкой считается та, которая находится внутри здания. Так — же в свою очередь подразделяется на открытую и скрытую.
Выбор наружной электропроводки зависит от нескольких факторов:
- Расстояние от здания до распределительного устройства.
- Наличие наземных препятствий при прокладке подземного кабеля.
- Расчетная потребительская мощность.
Открытая наружная электропроводка имеет преимущества в сельской местности, в частном жилом секторе, где группа зданий получает электроэнергию от одной трансформаторной подстанции по проводам воздушных линий, размещенных на опорах электропередач.
Закрытая наружная электропроводка используется в городской местности и в промышленных зонах. Компактное расположение зданий позволяет прокладывать линии электропередач под землей.
Внутри здания прокладку проводов делают по принципу доступности и дизайна. Открытая проводка размещается на поверхности стен и потолков помещения. Скрытая проводка размещена в толще стен, потолков и пола.
Содержание статьи
Наружная открытая электропроводка
Монтаж наружной открытой электропроводки производится с использованием воздушных линий электропередач, состоящих из железобетонных или деревянных опор и провода или кабеля.
Правила эксплуатации электроустановок (ПУЭ) рекомендуют придерживаться следующих норм:
- расстояние от неизолированных проводов до ближайшей горизонтальной поверхности (земля, крыша дома) должно превышать 2,75 м.;
- при прокладке над полотном дороги расстояние от проводов до поверхности должно превышать 6 м.;
- запрещается прокладывать воздушную линию по крыше здания (за исключением ввода питания в здание);
- расстояние между неизолированными проводами должно превышать 0,15 м. для линий напряжения 220 В;
- расстояние от проводов до балконов, окон должно превышать 1,5 м.
Для подсоединения отдельного здания к общей линии электропередачи чаще всего используются алюминиевые провода без изоляции (марка А 1х сечение). Последнее время препочтение отдается изолированным алюминивым проводам СИП (более известному как «торсада»).
Алюминий отлично переносит любые климатические условия большинства регионов России. Гарантированный срок службы стандартного алюминиевого провода превышает 45 лет.
Сечение подбирается согласно расчетам потребления электроэнергии всеми электроприборами с учетом пусковых токов двигателей и возможных перепадов напряжения.
Ввод в здание выполняется из изолированного кабеля или провода СИП. При возможности выбора между алюминиевыми и медными кабелями рекомендуем выбрать медные, так как их электропроводность выше на 30%, а перегреваются реже.
Но при этом Вы должны учитывать, что прямая связь типа «скрутка» между алюминиевыми и медными проводами невозможна в связи с быстрым окислением соединения и потерей проводимости.
Гораздо выгодней использовать при скрутке проводку одного типа. Например «аллюминий — аллюминий». Связь «медь — аллюминий» можно использовать только с применением специальных переходных зажимов.
Изоляция из поливинилхлорида (ПВХ) служит не менее 25 лет. Кабели марок ВВГ (медные кабели с ПВХ изоляцией) и АВВГ (алюминиевые кабели с ПВХ изоляцией) предназначены для подключения к воздушным линиям, но ПВХ разрушается ультрафиолетом, поэтому лучше их применять именно как вводы в здания.

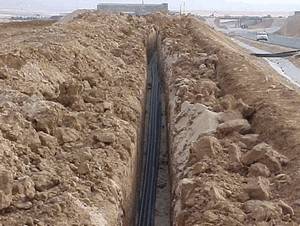

Наружная скрытая электропроводка
В стесненных городских условиях открытые линии используются только для уличного освещения. Все сети электроснабжения скрыты в подземных коммуникациях. Отдельные здания связаны с распределительными устройствами (подстанциями) при помощи кабельных трасс.
Кабели прокладываются по бетонным желобам или металлическим трубам, хорошо изолированным от подземной влаги. Изоляция кабелей, защищенных от естественного света, но подверженных влиянию влажности, изготавливается из искусственной резины и полимерных материалов.
Чаще всего используются кабеля марок АВРГ (алюминиевый силовой кабель в резиновой изоляции и ПВХ оболочке) и ВРГ (медный силовой кабель в резиновой изоляции и ПВХ оболочке).
Внутренняя открытая проводка
До сих пор пользуется популярностью прокладка проводов по стеклянным или керамическим изоляторам. Двойной витой провод натягивается между изоляторами на расстоянии 2,5 см (и более) от поверхности стены и потолка.
Стилизация под дореволюционную электропроводку стоит недешево, так как найти настоящие керамические изоляторы можно лишь в отдаленных селениях или, еще реже, на блошином рынке.
Достоинством этого способа является абсолютная доступность любого участка электроцепей от щитка распределения до лампочки или розетки.
Трудность заключается не только в проблеме поиска изоляторов, но и в изготовлении витого провода – шнура (раньше его делали из медной проволоки с каучуковой и хлопчатобумажной изоляциями).
Провода типа ПР сечением от 1,5 мм с медной жилой и резиново-нитяной изоляцией чаще всего используются для прокладки в трубах.
Все чаще открытая проводка стала использоваться в офисных помещениях. Открытая электропроводка удобна при частой перепланировке из-за смены арендаторов или собственников.
Пластиковые кабель-каналы (из ПВХ) прокладываются по поверхности стен к каждому рабочему месту и общей офисной технике. ПВХ – материал негорючий и отличный изолятор. Поэтому коробчатые кабель-каналы с плотно фиксирующейся крышкой могут «вписаться» в любой интерьер.
Размер сечения канала подбирается в зависимости от количества и диаметра проводов, от 1 см и больше. Кроме самих коробов разработаны различные элементы для разводки: пластиковые коробки, внешние и внутренние углы, тройники и крестовины.
Ленточный фундамент и технология его изготовления.
Как изготовить фундамент ленточный монолитный армированный со сваями, Вы можете узнать в этой статье.
Для внутренней проводки по кабель-каналам используются стандартные провода с ПВХ изоляцией. В основном для монтажа освещения и розеток используется медный провод или кабель.
Сечение проводов подбирается по потребностям в мощности. Единственным недостатком кабель-каналов является их неспособность скрыть кривизну стен (если стены слегка изогнуты).
Другим типом пластиковых каналов для проводки являются полые плинтусы. Конструктивно полый плинтус состоит из двух частей: крепящегося к стене короба и фиксирующейся декоративной крышки. Провода проводятся по плинтусам к местам крепления розеток, а к осветительным приборам проводка доводится по коробам.
Самым большим плюсом использования пластиковых контейнеров является полная доступность проводки для ремонта и демонтажа.
Редко, но все же используется открытая проводка на скобах (не очень эстетичная, но надежная). Чаще всего такой тип проводки используется в производстве для монтажа освещения и электропитания небольших станков.
Для таких задач лучше выбирать медные провода и кабели с резиновой изоляцией и общей оболочкой (марка провода ПРС до 4 мм, марка кабеля НРГ).
Внутренняя скрытая электропроводка
Виды скрытой проводки в квартире, частном доме или производственном помещении зависят от материалов, из которых изготовлено здание. Технически любая проводка, доступ к которой закрыт каким – либо препятствием, называется «скрытой». Провода скрываются не только в толще стен, пола и потолка, но и за подвесными и каркасными конструкциями.
Сборка подвесного потолка всегда сопровождается монтажом освещения. В потолок встраиваются коробчатые и точечные светильники, подвешиваются люстры и лампионы.
Провода к осветительным приборам прокладываются по гофрированным пластиковым трубам («гофрам»), которые крепятся к каркасу. Прочные негорючие «чехлы» для проводов служат не менее 15 лет.
Внутри каркасных стен и потолков прокладываются короба из пластика или оцинкованной жести. Для этих коробов не нужна крышка, ее заменяет пластиковый крепеж и обшивка каркасов.
В бетонных и кирпичных стенах постоянная проводка скрывается под покровом штукатурки. Провода укладываются в прорубленные в бетоне канавки – штробы, соединения монтируются в коробках, под которые в стенах вырубаются гнезда. Такая проводка называется несменяемой.
Если в штробы укладывается провод или кабель в металлопластиковых или гофрированных трубах, то такой вид скрытой внутренней проводки называется сменяемым.
После соединения всех проводов от щитка распределения до последней лампочки и розетки все штробы заполняются раствором и заглаживаются заподлицо с поверхностью.
В панельных домах, изготовленных по типовым проектам, для электропроводки в бетоне панелей закладываются металлические трубы (25-40 мм).
Конечно, при ремонте владельцы квартир могут переделать проводку, но типовые вводы для проводов в несущих стенах квартир используются чаще.
