Как сделать электропроводку в деревянном доме

Прокладка электропроводки в деревянном доме должна учитывать специфику среды, одной из самых неблагополучных в плане пожарной безопасности.

Подбор электрооборудования, изготовленного из негорючих материалов, и соблюдение правил монтажа электропроводки в зданиях с высоким риском возгорания гарантируют в дальнейшем безопасную эксплуатацию на долгий срок.

Правильно выполнить монтаж электропроводки в частном деревянном доме помогут знания об электротехнике и тщательное выполнение требований и правил устройства электроустановок.

Виды электропроводки деревянного дома

Вид скрытой электропроводки деревянного домаВ современном строительстве используются два типа электропроводки: открытая и скрытая. «Открытые» провода прокладываются по поверхностям здания с возможностью прямого доступа.

Исторически первые электропроводки были только открытого типа, так как изоляция изготавливалась из достаточно горючих материалов с низкой электропроводностью.

Самым распространенным материалом для изоляции была хлопчатобумажная ткань, которая до сих пор используется в производстве некоторых видов проводов.

Электропроводка в стиле ретро в доме из дерева

Вид электропроводки в стиле ретроНекоторых увлекает стилизованный дизайн в духе начала двадцатого века, когда все провода в домах были проложены по стеклянным или керамическим изоляторам.

Декоративная электропроводка в стиле «ретро» в деревянном доме изготавливается из медных проводов с резиновой изоляцией, покрытой хлопчатобумажной оболочкой.

Изоляторы, похожие на маленькие гирьки для весов, трудно найти в продаже, но можно купить в китайских интернет- магазинах (дешево) или на блошином рынке (дорого, но настоящие раритеты).

При монтаже изоляторы крепятся к стенам и потолку через 0,5 м. Выключатели в те времена были поворотного типа.

Современная электропроводка

Появление синтетических резин и полимерных материалов, негорючих и непромокаемых, увеличило пожарную безопасность в десятки раз и позволило скрыть электропроводку под поверхностями стен, потолков и полов.

Скрытая электропроводка закрывается строительными материалами (штукатурка и заливные полы), прокладывается внутри каркасных сооружений (перегородки, фальшполы, подвесные потолки) и поэтому должна соответствовать правилам пожарной безопасности в большей мере, чем открытая.

Проектирование и расчет

Общий проект дома включает в себя схему электропроводки, в которой учтены и указаны все электрические точки (розетки, выключатели, распределительные коробки), количество и типы проводов, арматура и крепежные элементы, расположение распределительного щита со средствами защиты.

Начальной стадией проектирования энергосистемы дома является расчет суммарной мощности всех электроприборов, которые планируется содержать в доме.

Читайте также:   Как сделать электропроводку в банях

Приборы, в которых есть электродвигатели, участвуют в расчете с учетом пускового тока.

Вся система разделяется на подсистемы по функциям: освещение, розеточные линии для бытовых приборов малой мощности, индивидуальные линии для питания кухонной электроплиты, бойлера (если планируется), оборудования гаража и дворовое освещение.

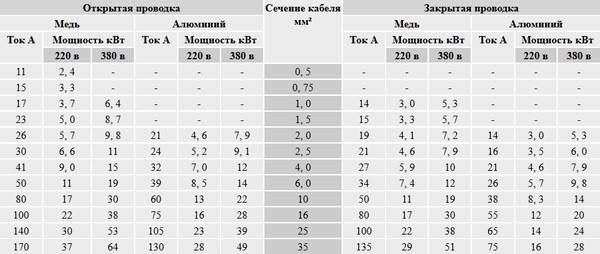

Ниже таблица расчета тока и сечения проводов в зависимости от мощности электрооборудования:

Таблица расчета токов взависимости от мощности электропотребления

Расчет необходим для планирования систем защиты и выбора автоматических выключателей (автоматов). При выборе автомата учитывают, что ток расцепителя должен превышать суммарный ток линии на 10%.

По характеристикам наиболее удачным выбором будут автоматы с индексом С (ток КЗ превышает номинальный в 5-10 раз, выдерживает пусковые токи малых электродвигателей).

Суммарная мощность всех приборов покажет, какой общий автоматический выключатель потребуется для всей системы электропитания дома.

Инструменты и материалы

Набор инструментов для электромонтажаНабор необходимых для монтажа инструментов зависит от выбранного типа проводки и способа крепления всех элементов.

Для прокладки электропроводки потребуются:

  • молоток;
  • дрель — шуруповерт с набором отверток-насадок (регулируемая, желательно с реверсом);
  • мелкозубая пила для пластика;
  • нож (для разделки кабелей и проводов);
  • пассатижи;
  • набор отверток
  • кусачки
  • тестер

Для работы обязательно потребуются изоляционные материалы: изоляционная лента, термоусадочная трубка, пластиковые колпачки СИЗ.

Современная открытая электропроводка прокладывается в деревянном доме по пластиковым кабель — каналам. Сделанные из поливинилхлорида (ПВХ) коробчатые кабель — каналы обладают массой полезных качеств: не горят, красятся любой краской, эстетичны.

Налажено производство кабель-каналов с поверхностью, имитирующей дерево разных пород. Накладные корпуса электроточек более комфортны в эксплуатации открытой проводки.

К деревянным поверхностям кабель-каналы и другие элементы проводки крепятся шурупами – саморезами или гвоздями с широкой шляпкой. На 1 метр проводки требуется от 2 до 4 штук крепежа.

Длина саморезов должна быть не менее 35 мм для крепления оснований электроточек и 15 мм для кабель-каналов.

Скрытая проводка закрывается внутренней обшивкой стен и потолка. Прокладка проводов по металлическим трубам считается самым безопасным способом проводки. Рекомендуются медные трубы, которые отлично сгибаются, режутся и обрабатываются.

Правда, трубы из этого металла недешевы и дефицитны. Металлорукава также хорошо зарекомендовали себя при укладке скрытых проводок. Провода должны заполнять трубу не более чем на 40% внутреннего объема.

Для установки погруженных в массив древесины электрических точек потребуются металлические коробки. Врезку таких крупных объектов можно произвести с помощью специальных приспособлений.

Вид гаражной электропроводкиА здесь вы узнаете как сделать электропроводку в гараже своими руками.

Вас интересует, что такое схема электропроводки на кухне? Информация тут.

Оптимальным выбором для разводки электропроводки в деревянном доме считаются медные провода, в ПВХ изоляции, тройные (третий провод – защитное зануление), с общей ПВХ оболочкой (марки ВВГнг или NYM) с различным сечением для функциональных групп (1,5 мм2 – для освещения, 2,5 мм2 – для бытовых приборов, 4 мм2 – для бойлеров, 6 мм2 – для электроплит кухонных).

Читайте также:   Существующие виды электропроводки

Производство работ по прокладке электропроводки в деревянном доме

Монтаж открытой проводки

Пример открытой электропроводки деревянного домаПервым делом устанавливается распределительный щиток, на который будут монтироваться счетчик, главный (вводной) автомат, УЗО и линейные автоматы.

Щиток в обязательном порядке заземляется. Устройство заземления около дома производится из трех — четырех металлических арматурных прутьев или уголков, вбитых в землю на 1,5-2 метра и соединенных сваркой с одним прутом длиной 2-3 метра на глубине 30-40 см.

К этой «гребенке» подсоединяется гибкий одножильный медный кабель в изоляции. Вторым концом этот кабель присоединяется к щитку, к общей заземляющей шине.

На стенах и потолке размечаются места установки осветительных приборов, выключателей, розеток и распределительных коробок. Следом размечаются пути прокладки проводов.

На следующем этапе все основания электрических точек крепятся к поверхностям шурупами – саморезами. Вслед за этим монтируются кабель-каналы.

Видео об открытой электропроводке в деревянном доме


Расстояние между крепежом должно составлять 30-50 см. При необходимости сделать поворот короб и крышка отпиливаются под углом 45о.

Провода укладываются в прикрепленные каналы с запасом в 20-25 см, который скручивают в коробках, и разделываются для подключения к выключателям, розеткам и осветительным приборам.

Между собой провода соединяются в коробках на скрутку, обжимаются или свариваются и изолируются термоусадочными трубками и колпачками. После укладки и соединения короба закрываются крышками – защелками.

Все розетки и светильники с металлическим корпусом, в деревянном доме, обязательно должны быть подсоеденины к защитному зануляющему проводнику.

Монтаж скрытой проводки

Пример монтажа скрытой электропроводки в деревянном домеМонтаж скрытой проводки в деревянном доме не сильно отличается от открытой, кроме трудностей протягивания проводов по трубам. Трубы фиксируются к поверхностям хомутами и шурупами через 70-100 мм. При необходимости в древесине прорезаются штробы (особенно если дом собран из бруса).

После того, как вся система смонтирована и подключена к электрической сети, проводятся испытания. Специалисты электролаборатории проверяют УЗО, проверяют автоматы на токи расцепления, замеряют сопротивления изоляции и заземления.

По результатам испытаний лаборатория выдает заключение и протокол, который потребуется при регистрации счетчика в энергоснабжающей организации.

Видео как провести скрытую электропроводку в деревянном доме
