Полная замена электропроводки своими руками

Время от времени в доме приходится делать ремонт. Для этого бывает много поводов: перестановка мебели, отделка помещений, новая техника.

Все это требует не только обновления дизайна, но и изменений в «инфраструктуре», особенно если замена электропроводки производится в частном деревянном доме.

Тип прокладки проводов должен выбираться с учетом будущего дизайна и безопасности эксплуатации.

Открытая ретро-проводка на роликах

Пимер открытой ретро проводкиПри отделке стен и потолка деревянным сайдингом или блок-хаусом в деревенском стиле проводку можно провести поверх отделки (открытая проводка). Можно даже сделать проводку в стиле «ретро»: провода натягиваются и фиксируются на стеклянных или керамических изоляторах, похожих на трехсантиметровые гирьки для весов (Что такое электроповодка ретро).

Особенность «ретро»- проводки в том, что провод находится в воздухе на расстоянии 1,5-2 см от поверхностей. Для выполнения такой проводки используются медные провода в изоляции из резины и хлопчатобумажной нити (марка ПР, сечение выбирается по мощьности токоприемников).

Два или три одножильных провода свиваются и крепятся к изоляторам хлопчатобумажной нитью или тонкой проволокой.

В кабель — каналах

Пример открытой проводки в кабель - каналахСовременная открытая электропроводка прокладывается в кабель — каналах (Описание видов и типов кабель-каналов). Аккуратный короб из негорючего пластика с жестко фиксирующейся крышкой надежно защищает провода от возможных повреждений.

В продаже можно найти кабель-каналы, окрашенные «под дерево» или в цвета по каталогу RAL. В серии с кабель-каналами выпускаются аксессуары: повороты на 90о, Т-образные повороты, внутренние и внешние углы, стыковочные детали, заглушки и распределительные коробки.

К кабель-каналам относятся также декоративные полые плинтусы.

В открытой проводке будут легче монтироваться накладные выключатели, розетки и распределительные коробки.

Скрытая проводка при замене

Вид замены скрытой электропроводкиСкрытая проводка прокладывается под штукатуркой или внутри каркасных конструкций: подвесных потолков, перегородок и фальшполов. В панели, из которых собираются многоквартирные дома, для скрытой проводки в толщу бетона укладываются стальные трубы и распределительные коробки с открытым доступом.

Для прокладки электропроводки в стенах вырезаются специальные каналы – штробы. Для резки твердых материалов (бетона, кирпича) применяются электрические штроборезы с абразивными дисками. Под электрические точки полости вырезаются с помощью перфоратора и круглых коронок по бетону.

Читайте также:   Монтаж электропроводки на кухне

После укладки и разводки провода покрываются штукатурным раствором. Внутри каркасных конструкций провода прокладываются в гофрированных трубах из пластика или открытых кабель-каналах из пластика или оцинкованной жести.

Пример электропроводки деревянного домаСкрытая электропроводка в деревянном доме. Читайте об этом в нашей статье.

Хотите узнать все про схему электропроводки в гараже? Мы предоставили Вам эту информацию.

Демонтаж

Вид демонтажа скрытой проводкиСтарая электропроводка демонтируется в полном объеме: от оборудования в щитке до последней розетки и выключателя. Если планируется использовать для разводки трубы внутри стен, необходимо удалить все старые провода.

Если проводка будет монтироваться по другим точкам, старые провода можно просто замуровать.

Проектирование замены системы электропитания дома

ПроектированиеЕсли производится полная замена электропроводки в квартире или частном доме, первым делом составляется проект реконструкции электропроводки, который рисуется на схеме помещений.

Указываются места установки электрических точек, рассчитывается протяженность линий электропроводки. Расчет сечения проводов и номинальных токов автоматических выключателей (автоматов) базируется на расчете нагрузки по мощностям электроприборов.

При этом учитывается, что у электродвигателей приборов есть пусковые токи, повышающие нагрузку на момент запуска в 5-10 раз на несколько миллисекунд. Для проводов такое повышение по времени некритично, но автоматические выключатели нужно выбирать с учетом кратковременных перегрузок.

Вводный автомат выбирается по расчету суммарной мощности всех электроприборов, которые будут подключаться в доме. Если питание в доме будет однофазное, рекомендуем установить однополюсный выключатель.

Если в доме проведено трехфазное электропитание, автомат соответственно выбираем трехполюсный.

Комплект проводов и выключателей для каждой функциональной линии подбирается индивидуально, по расчетной нагрузке.

В системе должны быть предусмотрены два нулевых провода. Рабочий нулевой провод и защитный нулевой провод (который должен соединятся с металическими светильниками и нулевым защитным контактом розеток).

Примерные характеристики типовых линий:

  • линии освещения (суммарная мощность 4-5 кВт) — медные провода в ПВХ изоляции (марки ПВ, ППВ), сечение 1,5 мм2 , автомат на 10 или 13А, тип Б или С;
  • линии для бытовых приборов с розетками(4,5-6,5кВт) – медные провода в ПВХ изоляции (марки ПВ, ППВ), сечение 2,5 мм2 , автомат на 16А, тип С;
  • линия для бойлера или системы «теплый пол» (5-7кВт) – трехжильный медный провод в ПВХ изоляции (марки ВВГнг или NYM), сечение 4 мм2 , автомат на 25А, тип С;
  • линия для кухонной плиты (6-10кВт) – трехжильный медный провод в ПВХ изоляции (марки ВВГнг или NYM), сечение 62 мм, автомат на 32А, тип С.
Читайте также:   Как выбрать кабель для электропроводки

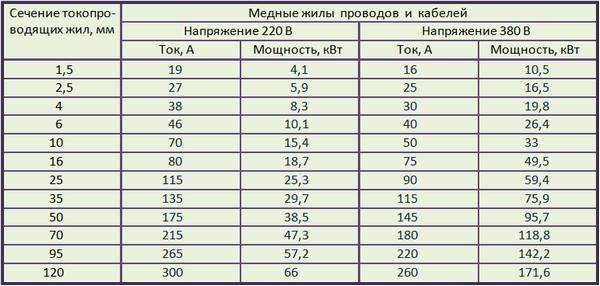

Таблица выбора сечения проводов в зависимости от мощности нагрузки и напряжения:
Таблица выбора сечения проводов

Модульные автоматы монтируются в распределительном щитке на DIN-рейку группами по назначению. Рядом монтируется УЗО (устройство защитного отключения). Это оборудование мгновенно отключает линию или всю систему в случае утечки тока на заземление.

Эта экстремальная ситуация может возникнуть, когда человека поражает током и он находится в контакте с заземленным предметом. УЗО устанавливается на линиях крупных бытовых приборов: электроплит, стиральных машин, бойлеров.

УЗО реагирует на утечку по силе тока, измеряемой в миллиамперах (мА). Для помещений с высокой влажностью, где работают стиральные машины, выбирается УЗО, в котором нормативный отключающий ток составляет 10 мА, для сухих помещений – 30мА.

Современные бытовые приборы имеют отдельный вывод на заземление, поэтому розетки оборудованы третьим контактом. Электроплита и бойлер заземляются в обязательном порядке.

Особенности монтажа при замене открытой электропроводки

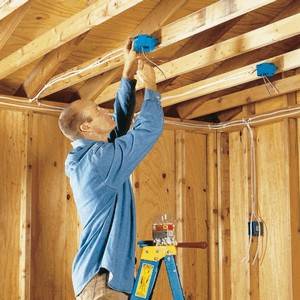

Процесс монтажа открытой проводкиПервыми устанавливаются накладные электрические точки. Каждое основание точки крепится к поверхности на дюбель – гвозди. Затем к стенам и потолку крепятся кабель-каналы: между крепежом выдерживается расстояние от 30 до 50 см в зависимости от прямизны поверхности. Учтите, что кабель — канал покажет любое искривление стены.

Кабель для кухонной плиты не должен иметь промежуточные скрутки между автоматом и розеткой. Допускается одна скрутка при переносе плиты на 6-7 м., но ее необходимо выполнить максимально качественно и изолировать муфточкой или термоусадочной трубкой (плохо выполненное соединение может перегреваться и вызвать короткое замыкание).

Третья жила кабеля соединяет корпус плиты с общим заземлением дома.

Особенности монтажа при замене скрытой электропроводки

Процесс монтажа скрытой электропроводкиПолная или частичная замена скрытой электропроводки начинается с вырубания новых гнезд под скрытые электрические точки. Для этой работы необходим надежный перфоратор и круглые сверла – головки для работы по бетону. Штроборез может прорезать узкие каналы, для изготовления более широких штроб потребуется помощь перфоратора с долотом.

Коробки «электроточек» закрепляются в гнездах алебастровым или гипсовым раствором, мгновенно твердеющим. Этим же раствором закрепляются в штробах провода, протянутые к местам подключения. В каркасных конструкциях провода проводятся внутри пластиковой гофры, аккуратно фиксирующейся к каркасу.

В распределительных коробках разделанные провода соединяются на аккуратную скрутку, которая потом сваривается или обжимается, и изолируются пластиковыми колпачками СИЗ или изоляционной лентой ПВХ.
