Нередко результатом геологических изысканий, проведенных на участке предполагаемого строительства, становится неутешительный вердикт: грунт с достаточной несущей способностью залегает довольно глубоко, верхний же слой почвы в качестве несущего основания использоваться не может.
Как поступать в такой ситуации? Конечно, можно соорудить ленточный фундамент глубокого заложения либо, выбрав слабый грунт, заменить его на хорошо утрамбованную песчано-гравийную смесь, но такие методы приводят к значительному удорожанию объекта и оправданы только в том случае, если постройка имеет массивные стены из кирпича.
Для зданий, построенных с применением легких стройматериалов, более рациональным будет другой вариант основания — свайный фундамент с ростверком.
Содержание статьи

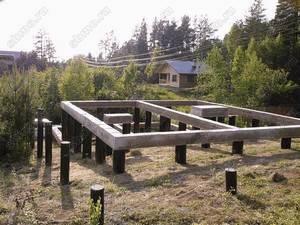

Что собой представляет свайный фундамент с ростверком
По конструктивному исполнению свайный фундамент очень похож на столбчатый. Идея та же: вместо сплошного основания формируют несколько опор, которые передают нагрузку от постройки на глубоко залегающий прочный грунт.
Но в отличие от столбчатого фундамента, для которого приходится рыть ямы с откосами, а после возведения столбов – осуществлять засыпку пространства вокруг них, свайный фундамент требует куда меньших усилий.
Объемы земляных работ либо очень малы, если сваи погружаются в предварительно выполненные скважины, либо вовсе равны нулю, если речь идет о забивных сваях.
Правда, кое в чем фундамент свайного типа уступает столбчатому: проверить, не получила ли свая повреждений в ходе установки, не представляется возможным, в то время как кладка столбов визуально доступна в течение всего процесса возведения.

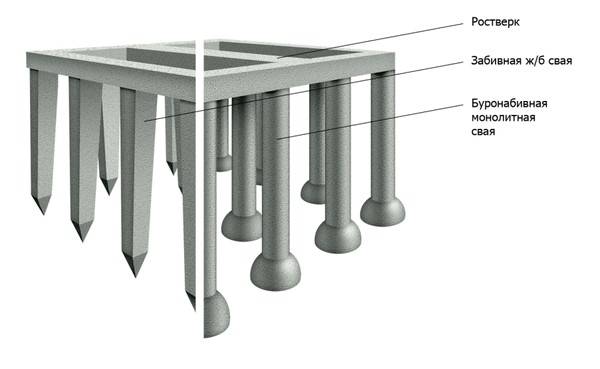

На оголовки свай укладывают балки, называемые ростверком. С одной стороны элементы ростверка играют ту же роль, что и перемычки оконных проемов, — передают нагрузку на крайние опоры, то есть на сваи. С другой – ростверк объединяет сваи в цельную конструкцию, не давая им отклоняться от вертикального положения.
Виды свай
При устройстве свайного фундамента с ростверком используют сваи следующих типов:
1. Забивные сваи
Имеют вид пустотелых или сплошного сечения стержней с заостренным концом. Забивная свая погружается в грунт при помощи ударного воздействия, при этом используется специальная установка – дизель-молот.
Верхний конец сваи опоясывают стальным кольцом, которое предотвращает ее разрушение под ударами.
2. Буровые сваи
Эти сваи изготавливаются из железобетона и устанавливаются в предварительно выбуренные скважины.
3. Винтовые
Сваи этого типа изготавливаются из стали, при этом их наконечники снабжаются навивкой в виде шнека, что делает их в некоторой степени похожими на гигантские шурупы.
Да и способ установки у них аналогичный: винтовая свая погружается в предварительно выполненную скважину, после чего ее начинают вкручивать.
Винтовые сваи довольно популярны. Резьбообразная навивка обеспечивает устойчивое опирание на грунт, поэтому фундамент из таких свай практически не дает усадки.
Что такое свайный фундамент, его плюсы и минусы смотрите в нашей статье.
Вас интересуют кабельканалы для электропроводки, их виды, типы и размеры? Ответ в этой статье

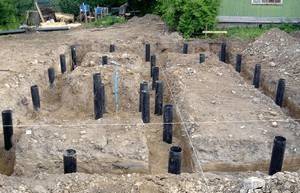

4. Буронабивные
В то время как сваи всех вышеописанных типов доставляются на стройплощадку в готовом виде, буронабивные сваи изготавливаются на месте.
Технология достаточно проста: бурится скважина, которая затем заливается бетоном. Перед заливкой в скважину помещается опалубка, одновременно играющая роль гидроизоляции, и арматурный каркас.
У этого варианта имеются весомые преимущества:
- Буронабивные сваи можно изготовить без применения специальных машин, что обуславливает их высокую популярность в сфере индивидуального строительства.
- При устройстве сваи есть возможность изготовления надежной и в то же время недорогой гидроизоляции, благодаря чему срок службы сваи значительно продлевается.
- С помощью специального инструмента – бура ТИСЭ – нижнему концу сваи можно придать форму подошвы, значительно увеличив тем самым площадь опирания на грунт.
При возведении частных домов буронабивные сваи нередко сочетают с монолитным железобетонным ростверком. В этом случае заливка свайного фундамента с ростверком осуществляется за один прием, в результате чего конструкция получается цельной, а потому особенно прочной.
Ростверки: классификация
В зависимости от высоты расположения различают такие виды ростверков свайных фундаментов:

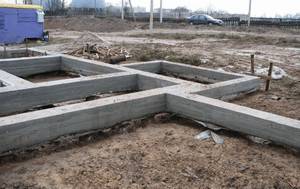

1. Высокие
Такой ростверк располагают над поверхностью земли, так чтобы между его нижней гранью и грунтом оставался зазор в 10 – 15 см. Свайный фундамент с высоким ростверком сооружают на сильнопучинистом грунте, поскольку при такой конструкции действие сил морозного пучения на подошву ростверка полностью исключается.
Отдельные элементы сборного ростверка или опалубку, если предполагается изготовление монолитной ж/б конструкции, укладывают поверх специально устроенной песчаной насыпи, которую по завершении работ убирают.
Под зданием с высоким ростверком имеется хорошо продуваемое пространство. При жарком климате эту особенность можно считать преимуществом, при холодном – недостатком.
Чтобы минимизировать негативное влияние сквозняков, усиливают утепление пола, а щель между ростверком и грунтом закрывают щитами.

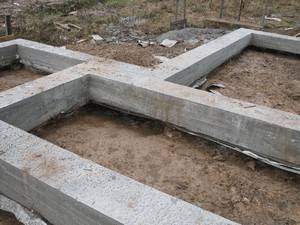

2. Низкие
Свайный фундамент с низким ростверком также возводят на сильнопучинистых грунтах, но несколько иным способом: ростверк сооружается на земле, а затем под ним выбирается грунт на глубину в те же 10 – 15 см.
При таком исполнении ветер под домом уже не гуляет, но приходится предпринимать меры по предотвращению осыпания грунта в траншею.
Если этого не делать, пространство под ростверком со временем заполнится землей и в последующий сезон холодов силы морозного пучения оторвут его от свай.

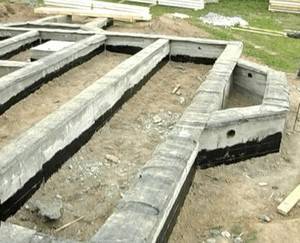

3. Заглубленные
На непучинистом грунте обычно делают свайный фундамент с заглубленным ростверком.
Последний располагают в траншее глубиной 30 – 40 см.
При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа получаются не такими холодными.
По конструктиву различают следующие типы ростверков свайных фундаментов

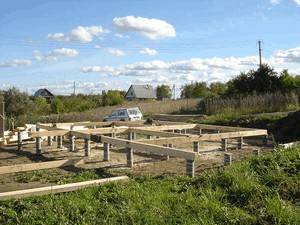

1. Сборные
В деревянных и каркасных домах сборные ростверки делают из деревянного бруса, в прочих – из стальных двутавров или швеллеров, соединяемых электросваркой.
Для конструкций такого типа характерным является ряд недостатков:
- для монтажа требуется подъемно-транспортное оборудование;
- между отдельными балками могут иметь место стыки, делающие ростверк менее прочным;
- стальные ростверки, которые наиболее распространены подвержены коррозии.
Ввиду перечисленных недостатков сборные ростверки чаще всего применяют для построек с небольшим сроком службы, например, для дачных домиков, веранд или беседок. Они просто укладываются на оголовки свай (с устройством гидроизоляционного слоя), не соединяясь с ними в монолитную конструкцию.
2. Монолитные железобетонные
Такой ростверк сооружается также, как и обычный ленточный фундамент, однако, в некоторых ситуациях он имеет вид не отдельных лент, а сплошной плиты.
Свайный фундамент с плитным ростверком возводится на слабых или насыпных грунтах, а также на почвах с неравномерной сжимаемостью. Применяют его и в том случае, если новый фундамент примыкает к уже существующему.
3. Сборно-монолитные
Набирается из нескольких готовых элементов особой конфигурации (предусмотрены замки), которые затем замоноличиваются.
Размеры ростверка свайного фундамента подбираются конструктивно. Ширина его обычно соответствует ширине цоколя или, если таковой не предусмотрен, ширине стены, но не менее 40 см.
Допускается делать ростверк в виде перевернутой трапеции. В этом случае его верхняя часть по ширине соответствует толщине стены, а нижняя – слегка превосходит диаметр свай. Минимальная высота ростверка свайного фундамента составляет 30 см.
Во избежание чрезмерных теплопотерь ростверк, как и стены здания, следует утеплять. С этой целью используют плиты пенопласта или экструдированного пенополистирола толщиной от 50 до 100 мм с креплением на дюбелях.
Утепление ростверка свайного фундамента можно выполнить и с применением минераловатных утеплителей, но при этом придется позаботиться о мощной гидроизоляции, поскольку данный материал чрезвычайно гигроскопичен.
