Варианты устройства теплого водяного пола

Электричество – дорогой источник энергии. За городом – еще и ненадежный: регулярные отключения, перепады напряжений. Если в доме проектируется водяная отопительная система, логично теплый пол тоже сделать водяным.

Устройство теплого водяного пола в частном доме может осуществляться одновременно с прокладкой основного трубопровода или позже.

В основе такой системы полипропиленовая или металлопластиковая труба, которую укладывают по всей площади пола. Схема устройства теплого водяного пола может выглядеть по-разному.

Распространенные варианты:

  • змейка;
  • ракушка (спираль);
  • двойная змейка;
  • спираль со смещенным центром.

Между витками при укладке оставляют расстояние 10-35 сантиметров.

Варианты устройства водяных полов

Монтаж водяного теплого полаУстройство водяного теплого пола в деревянном доме может осуществляться по грунту и на деревянном основании.

Устройство теплых водяных полов по грунту возможно, если почва не заболоченная. Вариант используется в домах на ленточном фундаменте. Для монтажа на грунте необходимо выполнить две стяжки, черновую и чистовую (вторая – основание для финишного покрытия).

Пирог для пола будет выглядеть так:

  • гидроизоляция (рубероид, полиэтилен);
  • слой песка не меньше 2 сантиметров;
  • подушка из керамзита (утеплитель). Толщина от 3 до 8 см, зависит от зерен: чем крупнее фракция, тем толще слой, чтобы раствор не просачивался до песка;
  • черновая стяжка (бетон или цементно-песчаный раствор). Желательно армирование;
  • теплоотражающая подложка (фольгированный полиэтилен или аналогичный материал);
  • теплый пол – сами трубы: полипропилен или бесшовный металлопластик;
  • чистовая стяжка: цементно-песчаный раствор с добавлением пластификаторов;
  • финишное покрытие укладывается в соответствии с рекомендациями для него: при устройстве водяного теплого пола под плитку покрытие можно класть прямо на стяжку, под ламинат или паркет обычно требуется подложка и т.д.

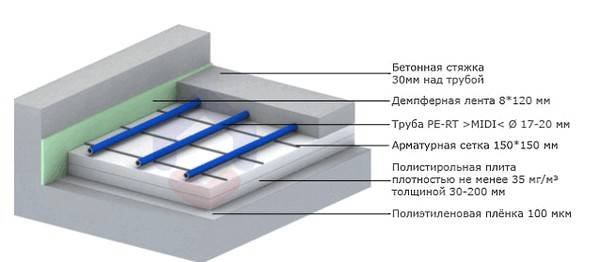

Схема устройства водяного теплого пола со стяжкой

Устройство водяного теплого пола по деревянным балкам производится без монтажа цементной стяжки.

Читайте также:   Процесс монтажа теплого водяного пола своими руками

Трубы укладывают поверх чернового пола или лаг. На лаги укладывают листы ДСП. Можно заказать на заводе листы с фрезерованными каналами для укладки труб.

Уже существующий черновой пол делят рейками на узкие линейные секции, в которые укладывают трубопровод.

В качестве основы для укладки труб можно использовать полистирольные плиты с вырезанными в них каналами.

При монтаже без стяжки пирог будет выглядеть так:

  • черновой пол;
  • пароизоляция (диффузная мембрана или аналогичная);
  • теплоизоляция (минвата, пенополистирол);
  • гидроизоляция;
  • фанера или доски;
  • трубы;
  • финишное покрытие, уложенное в соответствии с инструкцией к нему: под кафель потребуется подложка, ламинат можно стелить без нее и т.д.

Коллекторный узел

Вид коллекторного узла водяного теплого полаЧтобы обеспечить автономную работу теплого пола, его отделяют от остального трубопровода. Для этого требуется устройство коллектора водяного теплого пола.

Его монтируют на примерно равном расстоянии от начальной и конечной точки теплого пола. Если комнат с теплым полом много, делают несколько узлов.

В коллекторе горячий теплоноситель из теплообменника системы смешивается с обратным охлажденным для обеспечения оптимального температурного режима.

Узел включает в себя:

  • распределительный коллектор;
  • обратный коллектор;
  • насос.

Для устройства коллектора необходимы:

  • тройники-гребенки с необходимым числом отводов горячей воды;
  • трехходовой клапан;
  • смеситель;
  • регулирующие клапаны на подаче теплоносителя и на обратке;
  • циркуляционный насос с дренажом;
  • группа контроля;
  • группа безопасности.

Подача теплоносителя и регулировка обеспечивается автоматикой на гребенках. Когда нужная температура в комнате достигнута, клапаны перекрывают подачу в контур.

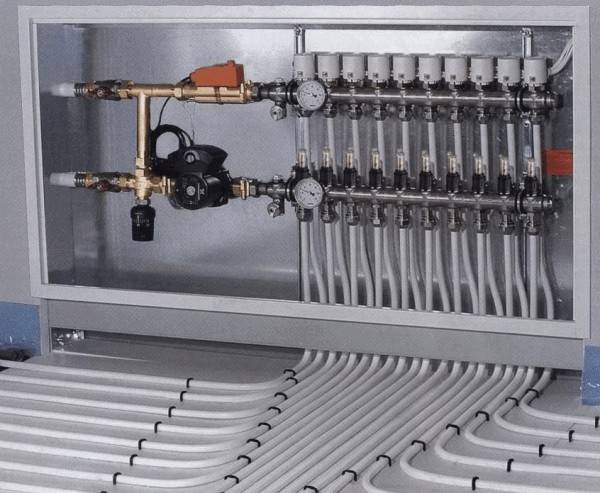

Вид водяного теплого пола с коллектором

На обратной гребенке устанавливают расходомеры, которые нормируют расход в соответствии с настройками.

Насос соединяет прямую и обратную гребенки, за счет него обеспечивается циркуляция в контуре. Насосную группу оборудуют сливным дренажным краном.

Читайте также:   Водяной теплый пол в деревянном доме своими руками

Кроме дренажного крана систему оборудуют воздушными клапанами (обычно их ставят на подающей гребенке), и приборами контроля (манометры, температурные датчики и др.) Один из таких приборов – импульсное устройство, принимающее сигналы от температурного датчика, расположенного в стяжке.

На что обратить внимание во избежание ошибок

Заливка стяжки водяного теплого пола

  1. Черновая стяжка должна быть ровной.
  2. По периметру комнаты на стыках пола со стеной обязательно нужно уложить демпферную ленту для компенсации температурных расширений бетона.
  3. В пироге для пола должен присутствовать теплоизолирующий слой, иначе обогрев будет малоэффективным.
  4. Не следует применять металлические трубы из-за их подверженности коррозии.
  5. Не следует использовать металлопластик с большим количеством резьбовых соединений: в случае протечки придется демонтировать пол.
  6. Трубы нужно укладывать четко по схеме, выдерживать расстояния между витками. Иначе прогрев будет неравномерным.
  7. Керамзит можно добавлять в состав теплоизолирующего слоя. В стяжке над полом его использовать не рекомендуется.
  8. Не включать обогрев до полного затвердевания стяжки.

Ошибки при устройстве водяного теплого пола приводят как минимум к его неэффективной работе, а в худшем случае – к разрушению.
