Как сделать электрический теплый пол под ламинат

Древесные материалы обладают низкой теплопроводностью. Это главная причина того, что теплые полы чаще укладывают под плитку. Но при правильном выборе материалов и грамотном монтаже ламинированный теплый пол будет служить не хуже плиточного.

Чтобы качественно сделать электрический теплый пол под ламинат своими руками, лучше выбрать технологически простой способ укладки.

Как выбрать пол

Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.

Нагревательный элемент

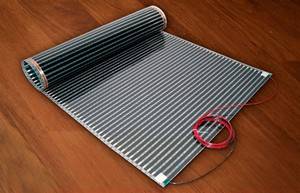

Вид нагревательного элемента пленочного типа электрического теплого пола под ламинтат1. Кабельный электрический теплый пол под ламинат.

При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:

  • самый дешевый;
  • ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
  • стяжка дольше держит тепло.

Минусы:

  • энергоемкость;
  • теплоэффективность ниже, чем у других видов;
  • стяжка «съедает» полезное пространство.

2. Кабельные маты.

Плюсы:

  • толщина кабеля небольшая (около четырех миллиметров);
  • невысокая мощность и энергопотребление;
  • возможен сухой монтаж покрытия на подложку.

Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.

3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:

  • простая укладка, стяжка не требуется;
  • теплоэффективность самая высокая.

То же самое относится к матам на алюминиевой основе.

Схема устройства электрического теплого пола под ламинат.

Схема устройства электрического теплого пола под ламинтат

Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора.

4. Многослойные маты уже включают в себя все необходимое:

  • полимерная теплоизоляция;
  • отражающая фольга;
  • кабель;
  • защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.

Читайте также:   Как сделать теплый электрический пол под линолеум

Ламинат

Пример ламенатаДля теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

  • плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
  • термическое расширение меньше – доски не будут деформироваться при повышении температуры;
  • при нагреве не выделяются вредные летучие компоненты.

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.

Класть или не класть подложку

Подложка электрического теплого пола под ламинтатПодложка – тепло/звукоизолирующий материал.

Поэтому:

  • если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
  • если звукоизоляция необходима – нужно класть.

Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.

Особенности устройства

  1. Чтобы пол в дальнейшем не скрипел, а замки не испытывали лишнюю нагрузку, основа должна быть идеально ровной – не больше полутора миллиметров перепада. Отчасти неровности компенсирует подложка, если она есть.
  2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны слишком большие, пол будет прогреваться неравномерно, возможна деформация покрытия.
  3. Для теплых полов зазор между досками и стенами увеличивают до десяти сантиметров.
  4. Расстояние до отопительных приборов (камин, радиатор) – не меньше 20 см, до электропроводки – не меньше пяти.
  5. Максимальная температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с запасом. Для 27 градусов на поверхности – от 32 до 40.
  6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стене как можно ближе к теплому полу.
  7. Нельзя одной и той же секцией прогревать участки с разной температурой (например, комнату и лоджию).
  8. Нельзя использовать для монтажа металлический крепеж.
  9. Укладка производится только при плюсовой температуре.
  10. Необходимо заземление системы.
Читайте также:   Технология укладки электрического теплого пола под плитку

Инструкция по монтажу

Внимание! Сопоставьте мощность вашей системы и состояние коммуникаций в доме. Возможно, для пола потребуется отдельный автомат.

Рассмотрим пленочный вариант.

Для укладки необходимо:

  • сам пол. В комплекте кроме рулона пленки должны присутствовать соединительные кабели и битумная изоляция для контактов;
  • терморегулятор. Уточните в инструкции, на сколько квадратов пола он рассчитан;
  • фольгированный теплоизолятор;
  • толстый полиэтилен или подложка под ламинат, подходящая для теплых полов;
  • инструмент: монтажный нож, отвертка, пассатижи.

Монтаж электрического теплого пола под ламинат начинается с составления схемы. Исключаются «холодные зоны», выбирается место для терморегулятора.

Схема монтажа электрического теплого пола под ламинтат

Далее:

  1. Выровнять основу.
  2. Уложить теплоизолятор фольгой вверх. Фиксация металлизированным скотчем.
  3. Разложить пленку медной полосой вниз. Резать материал следует по заводской разметке.
  4. В местах разрезов изолировать медные шины битумными прокладками. Прокладка должна целиком закрывать медь и контакты, ведущие к смежной полосе.
  5. Разместить контакты для подсоединения проводов. Одна сторона зажима внутри пленки, вторая сверху медной фольги. Зафиксировать.
  6. Зафиксировать слои металлизированным скотчем. По периметру приклеить к фольгированной подложке.
  7. Вставить в контакты зачищенные кончики кабелей. Зафиксировать пассатижами, изолировать битумными наклейками.
  8. Уложить под темную полосу пленки термодатчик, приклеить битумной прокладкой.
  9. Поскольку датчик – рельефный элемент, под него рекомендуется сделать вырез в теплоизоляторе. Аналогичные вырезы делают под другие выступающие части: контакты, пучки проводов. Все, что помещено в углубления, следует зафиксировать металлизированным скотчем.
  10. Установить на стену регулятор – либо в пластиковом коробе, либо проштробить для него нишу. Подсоединить провода.
  11. Включить электричество, оттестировать систему на работоспособность.

Далее нужно раскатать полиэтилен или подложку и уложить финишное покрытие.

Ламинат стелят плавающим способом: проще монтаж, легче вскрыть участок пола при необходимости ремонта.

Видео об электрическом теплом поле под ламинат.
