Описание принципа работы двухконтурного газового котла отопления

В доме, который эксплуатируется круглый год, недостаточно сделать систему отопления. Горячая вода нужна для гигиенических и хозяйственных нужд.

Разогревать ее отдельно слишком трудоемко и ведет к дополнительным расходам энергии. Поэтому многие домовладельцы предпочитают двухконтурный газовый котел для отопления частного дома (что такое напольные двухконтурные газовые котлы для отопления частного дома).

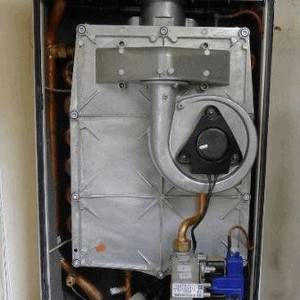

Особенности устройства

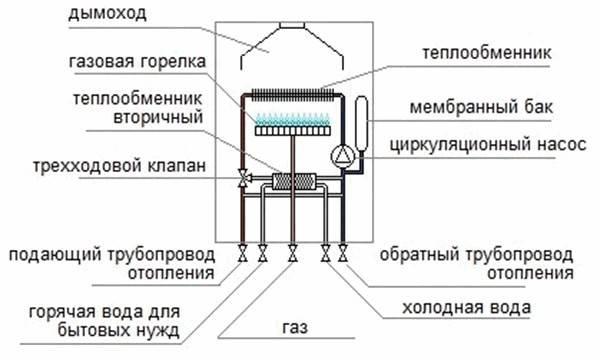

Принцип работы двухконтурного газового котла отопления значимых отличий от одноконтурного не имеет: тоже имеется горелка, разогревающая теплоноситель, который подается дальше по назначению.

Отличие в устройстве теплообменника – емкости, в которой разогревается вода.

Его конструкция подразумевает, что дальше нагретая жидкость движется не в одном-единственном безальтернативном направлении, а в одном из двух: либо по трубам к отопительным приборам (радиаторам, теплым полам), либо по другим трубам к точкам водоразбора – к крану на кухне, в душевую комнату.

Расчет мощности котла производится по правилу 1 кВт на 10 метров площади. Полученную цифру умножают на региональный коэффициент (0,7 для южной местности, до 2 для северных районов), плюс 25% на ГВС, плюс 10% запаса (от чего зависит расход газа в газовых котлах отопления).

Выбирая двухконтурную модель, нужно учитывать размеры дома. Особенность этого котла – одновременно оба контура работать не могут. При открытии горячего крана трехходовой клапан переключает котел с отопления на ГВС.

Если кран открыт долго, в коротком обогревательном контуре теплоноситель успевает остыть. На нагрев его заново потребуется время и дополнительное топливо.

Следует помнить, что в двухконтурных моделях использовать в качестве теплоносителя антифриз нельзя, т.к. он может попасть в питьевую воду.

Существует две конструкции теплообменников: раздельный и сдвоенный (битермический). Второй – трубка коаксиального типа: во внутренней емкости находится вода для ГВС, во внешней – для отопления.

Достоинство битермической модели – компактность, недостаток – плохая ремонтопригодность: трубы внутреннего резервуара быстро забиваются накипью, а прочистить их практически нереально.

Двухконтурные котлы бывают проточного и бойлерного типа (что такое котлы газовые для отопления дома настенные двухконтурные). В проточном нагревателе (газовой колонке) вода циркулирует постоянно. Это удобная функциональная модель, но у нее есть ограничения по объему.

Сечение трубки теплообменника, мощность горелки (виды газовых горелок для котлов отопления) и скорость перемещения воды должны в точности соответствовать друг другу, иначе нагрев будет неэффективным.

Бойлерный котел имеет накопительную емкость. Это позволяет в полной мере обеспечить дом горячей водой. Бак необходимо теплоизолировать. Но даже при качественной изоляции часть тепла все равно рассеивается, поступает на обогрев воздуха в комнате.

Как выбрать двухконтурный газовый котел для отопления частного дома? Кроме особенностей теплообменников у моделей существует еще ряд конструктивных отличий. Рассмотрим основные.

Материал изготовления

У напольных моделей (напольные газовые котлы для отопления дома) теплообменники чаще всего изготавливаются из чугуна. Их достоинства – устойчивость к коррозии, чугун долго держит тепло. Минусы – относительная хрупкость и большой вес.

Теплообменники для настенных котлов производятся чаще всего из стали: такие котлы гораздо меньше весят. Теплоотдача высокая. Минус – подверженность коррозии, и, как следствие, меньше ресурс. В последнее время сталь хромируют, это существенно продлевает эксплуатацию.

Кроме этого емкости для теплоносителя могут изготавливаться из меди и алюминия. Теплоотдача обоих металлов на высоте, стойкость к коррозии тоже, высокая прочность на излом.

Место размещения

Двухконтурные котлы, как и одноконтурные, бывают настенными и напольными.

Особенности напольных моделей:

• большие габариты (требуется отдельная комната под котельную);
• большой вес (за счет габаритов и чугунного теплообменника);
• большая мощность. Для маленького дома (тем более, для квартиры) покупка напольного агрегата, как правило, экономически нецелесообразна.

Настенные:

• компактность. Можно повесить в кухне и любой другой комнате, отдельное помещение не требуется;
• небольшой вес;
• мощность до 35 киловатт. Одноконтурным котлом (что такое настенные одноконтурные газовые котлы отопления) можно обогреть дом площадью до 300 квадратов, двухконтурным поменьше – 25% в среднем закладывают на ГВС.

Модельный ряд сегодня большой и у напольных, и у настенных агрегатов. Комплектация у настенных котлов пока еще немного шире: довольно часто в комплект включены насос и расширительный бак.

Настенную модель вешают на крепежные кронштейны, предварительно обеспечив между стеной и котлом прослойку из жаропрочного материала. Под напольный котел также следует настелить негорючий материал.

Естественная и принудительная тяга

Камера сгорания может быть открытой и закрытой. Первая оснащается обычной атмосферной горелкой, воздух к которой поступает прямо из комнаты, а дым уходит через классический каминный/печной дымоход.

У второго типа воздух поступает, а дым отводится по одной и той же коаксиальной трубе, а нагнетается воздушная масса за счет встроенного вентилятора.

Закрытые модели стоят дороже, но их КПД выше: во-первых, уличный воздух по пути успевает нагреться от горячей стенки, за которой движется на улицу дым, во-вторых – часть тепла при нагреве не уходит в комнату, вся энергия расходуется на нагрев теплоносителя.

Еще одно достоинство закрытой топки: монтаж коаксиального дымохода существенно проще, чем устройство стандартного и проход его через кровлю.

Тип розжига

Розжиг может быть ручным (пьезо) или автоматическим (электронный). В первом случае котел включается нажатием кнопки, далее фитиль горит постоянно. Во втором агрегат запускается сам в соответствии с заданными пользователем настройками.

Постоянно горящего запальника нет, искра появляется только при подаче на горелку газа. Второй вариант экономит и топливо, и ресурс горелки, но зависит от электричества: в случае сетевых перебоев котел запускаться не будет.

Кроме того чувствительная электронная автоматика (в особенности импортная) легко выходит из строя из-за скачков напряжения (виды автоматики для газовых котлов отопления). Электронное управление само по себе обойдется дороже ручного, плюс к этому вам придется приобрести какое-либо защитное устройство – стабилизатор или фильтр.

Конденсационный и конвекционный тип

Конвекционный котел имеет теплообменник простой геометрической формы, нагрев теплоносителя осуществляется в один этап: горелка разогревает емкость с водой.

Кроме этого существуют котлы конденсационные: внутри емкости расположена замкнутая стальная спираль с небольшими отверстиями, через которые внутрь поступает пар. Пар отводится в коллектор, подсоединенный обратке, и конденсируется с отдачей тепла.

Конденсат стекает на поддон и оттуда выводится из системы. Эффективность такой модели выше, чем конвекционной, за счет вторичной отдачи тепла. У качественного конвекционного котла КПД достигает 95%, у конденсационного 98.

Еще одна особенность котлов этого типа – наличие механизма обогащения газа кислородом, за счет которого топливо прогорает с большей эффективностью.

Советуем прочитать статью обзор видов газовых котлов отопления для частного дома. Возможно это Вам пригодится.

Рабочее ограничение конденсационных котлов – пониженные температуры на подаче и обратке. Такие модели с успехом применяются при устройстве теплых полов, работающих в низкотемпературном режиме (до 50 градусов). Для радиаторов, которые рассчитаны на более интенсивный нагрев, этот котел – не самый подходящий вариант.
