Обзор видов газовых котлов отопления для частного дома

Газ в РФ – самый дешевый вид топлива. Сами газовые котлы в среднем немного дороже электрических и твердотопливных, но намного дешевле дизельных и комбинированных.

Водяное отопление от газового котла (о схемах отопления частного дома с газовым котлом) – самый экономичный способ обогрева загородных домов. Какие существуют виды газовых котлов отопления для частного дома?

Основные узлы и топливо

Пример основных узлов газовой котельной Рабочие части газового котла:

  • камера сгорания;
  • теплообменник;
  • система контроля;
  • система отвода продуктов сгорания.

Котел работает от природного газа (магистрального) или от сжиженного в баллонах. Газ – пропан-бутан. Подключение к газовой магистрали возможно только с разрешения местной службы газоснабжения, осуществляется силами ее персонала.

Но этот способ удобнее, поскольку не требуется регулярно возобновлять запасы горючего.

У многих моделей предусмотрены отдельные форсунки для работы с магистральным и сжиженным газом, можно легко осуществить переход с одного горючего на другое.

Камера сгорания

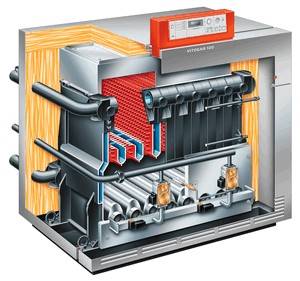

Вид в разрезе газового отопительного котлаТопка может быть открытой и закрытой. В первом случае горелка (виды газовых горелок для котлов отопления) берет воздух прямо из комнаты, во втором он подводится через коаксиальную трубку с улицы. У закрытых котлов подача воздуха принудительная, система оснащается встроенным вентилятором.

Виды дымоходов для газового котла тоже зависят от того, закрытая камера или открытая. Из открытой продукты сгорания отводятся через стандартную трубу на крыше, аналогичную печной.

Из закрытой – опять же по коаксиальной трубке прямо на улицу. Трубки для кислородной запитки и отвода газов прокладывают прямо сквозь стену.

Обычный котел функционирует по простой схеме: топливо сгорает – разогревает теплоноситель – продукты сгорания уходят в дымоход. При этом вместе с дымом и водяными парами теряется значительная часть энергии.

Этот недостаток сведен к минимуму в конструкции закрытого конденсационного котла: его конструктивные особенности предполагают задержание пара в системе и его конденсацию. Конденсация идет с выделением тепловой энергии, т.е. отбор тепла осуществляется вторично.

КПД у котлов конденсационного типа выше, чем у простых, примерно на 10 %. Стоимость тоже выше. Есть ограничение по температуре обратки – 30-40 °. Котел особенно эффективен для устройства водяных теплых полов, т.к. там ниже исходная температура теплоносителя и меньше температурная вилка между подачей и обраткой.

Виды розжига

Электронный розжиг газового котлаРозжиг бывает электрический и пьезо. Пьезорозжиг выполняется вручную, кнопкой. Контроль пламени осуществляется за счет термопары, при этом запальная горелка горит постоянно.

Читайте также:   О схемах отопления частного дома с газовым котлом

У горелок с электронным розжигом постоянно горящего фитиля нет: запуск осуществляется электрической искрой по мере необходимости в соответствии с настройками.

Горелка с электронным розжигом удобнее, но зависит от электросети. В случае перебоев в подаче энергии котел встанет. Зато этот вариант экономичнее: можно уменьшить расход сжиженного газа на 100 кг в год (выбор экономичных газовых котлов отопления для частного дома).

Теплообменник

Вид теплообменника газового котлаТеплообменником называется емкость для нагрева воды. Изготавливается из чугуна, стали или меди. Конфигурация зависит от количества контуров у котла: один – только отопление или два – отопление и ГВС.

Второй вид котлов дороже. Можно сэкономить: вместо покупки дорогого двухконтурного взять одноконтурный и подключить к нему бойлер косвенного нагрева.

Виды теплообменников газовых котлов:

  • первичный – энергия сгорания топлива передается теплоносителю непосредственно. Изготавливается в форме змеевика с дополнительными пластинами-ребрами. Мощность зависит от длины змеевика и числа ребер. Т.к. этот элемент подвержен накипи, требуется регулярная очистка и профилактика. Рекомендуется установка водоочистительных фильтров. Этот тип емкости используется в котлах с одним контуром;
  • вторичный: нагрев жидкости осуществляется за счет уже нагретой жидкости. Конструкция двухконтурного котла.

Виды двухконтурных газовых котлов в свою очередь тоже различаются по типу теплообменника:

  • раздельный: одни пластины отвечают за разогрев воды для отопления, вторые – за ГВС;
  • совмещенный (битермический) состоит из двух емкостей: в большую, предназначенную для разогрева воды для отопления, помещена меньшая – для ГВС.

Важный момент: использование в системе антифриза вместо воды возможно только для одноконтурных котлов. Иначе есть риск отравить всю семью.

Контрольное оборудование

Вид контрольного оборудоования газового котлаСистема газового отопления может в той или иной мере регулироваться автоматически (виды автоматики для газовых котлов отопления). В наиболее современных котлах автоуправление осуществляется за счет микропроцессоров: это позволяет единовременно задать настройки, в соответствии с которыми котел будет в дальнейшем контролировать собственную работу без участия человека.

Основные виды автоматики газовых котлов – энергозависимая и энергонезависимая.

Энергозависимая система контроля работает от напряжения 12 вольт. Она может автоматически запускать и отключать котел, регулировать подачу топлива и мощность горелки по сигналу термодатчика, останавливать работу агрегата в аварийной ситуации или в соответствии с настройками, выводить данные о состоянии системы на дисплей, управлять работой насоса, осуществлять самостоятельно диагностику оборудования.

Читайте также:   Что такое промывка теплообменника газового котла

Энергонезависимой системе электричество не нужно, от сети она не зависит. Стоит дешевле, проще в эксплуатации. Управляется вручную. Температурный контроль осуществляется за счет термопары и термодатчиков. Может оснащаться датчиками тяги и пламени.

По способу соединения с агрегатом автоматика может быть проводной и беспроводной. Вторая избавляет установщиков от необходимости устройства проводки, штробления стен и т.д., но стоит дороже.

Способ монтажа и другие конструктивные особенности

Процесс монтажа газового отопительного котлаПо способу монтажа котлы делят на настенные и напольные. Напольные отличаются большей мощностью, крупными габаритами.

Для установки потребуется отдельная комната под котельную. Настенный можно повесить в жилой комнате или в кухне. Его мощность невелика, в пределах сотни кВт.

Виды настенных газовых котлов: проточные (газовые колонки) и бойлерные. Первые приобретают, если необходимость в горячей воде не слишком большая; когда требуются большие объемы, используется бойлер (до 60 литров).

Всегда остается возможность подключить к системе бойлер большего объема. Настенный котел может быть с открытой и закрытой топкой, с одним или двумя контурами.

Виды напольных газовых котлов. Здесь используются емкости бойлерного типа. Котлы различаются по мощности горелки: одноступенчатая (один уровень мощности), двухступенчатая (два уровня) и модуляционная (есть возможность плавной регулировки мощности).

Отдельно следует упомянуть парапетный котел. Это компактный агрегат средней мощности с камерой закрытого типа, одновременно работающий на разогрев теплоносителя и на обогрев окружающего воздуха за счет конвекции.

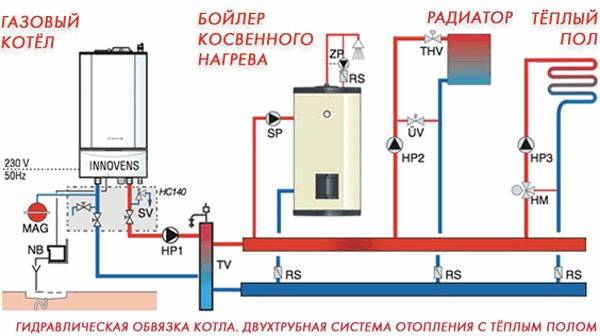

Схема устройства отопления дома газовым котлом

В корпус парапетного котла встроена решетка, через которую горячий воздух поступает в помещение. Т.е. в самой котельной водяные трубы можно не прокладывать, она согревается конвекционным способом.

Парапетные котлы бывают настенные и напольные, с одним и с двумя контурами. Работают от природного газа и от сжиженного, комплектуются форсунками для перехода. Три варианта горелок, как у напольных моделей.

Заключение

Вид напольного газового отопительного котлаМы разобрались, какие виды газовых котлов бывают. Осталось выбрать мощность. Исходим из общей цифры 40 ватт на один куб отапливаемого пространства.

Для регионов существуют поправочные коэффициенты:

  • в теплом районе (среднемесячная январская температура 0) – 0,7;
  • умеренный климат (то же, -15) – 1,3;
  • на севере (от -30) – 2.

Полностью о различных видах отопления частного дома или дачи смотрите тут.

Если Вы хотите добавить к отоплению от газового котла теплый пол, то мы предоставили Вам информацию здесь.

Видео о выборе газового котла для отопления.
