Напольные газовые котлы для отопления дома

Напольные газовые котлы для отопления дома удобнее приобретать для больших коттеджей, для отопления которых требуется высокая мощность и где есть отдельное помещение для установки отопительного агрегата.

Эти модели устроены проще, чем их настенные аналоги. Несмотря на большую мощность, можно приобрести сравнительно недорогой агрегат.

Конструкция и составные части

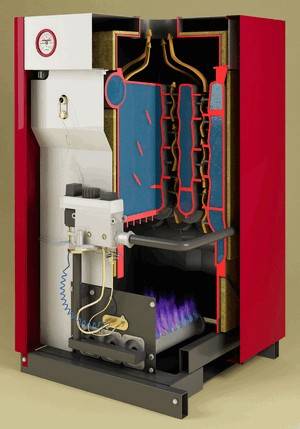

Конструкция напольного газового котлаКотел состоит из камеры сгорания, теплообменника (емкости с теплоносителем, предназначенным для разогрева) и дымохода (о схемах отопления частного дома с газовым котлом). В топке расположена горелка.

На нее по трубе от газовой магистрали или из баллона подается газ. При сгорании газа вода (или антифриз) в теплообменнике разогревается и поступает в отопительный трубопровод.

Проходит по контуру, в охлажденном виде возвращается в котел. Дым от горелки через дымоход отводится на улицу.

Теплообменник

Напольный газовый котел в разрезеТеплообменники изготавливаются из стали, чугуна, меди. Последний вариант самый надежный и долговечный, но резко увеличивает стоимость агрегата, из-за этого почти не выпускается. Стальной резервуар долговечен (около 15 лет, в зависимости от марки стали), мало весит, отличается высокой прочностью.

Минусы – уязвим для коррозии и прогорания. Чугунный не подвергается коррозии и не прогорает, но его прочность ниже, есть ограничения по температурному диапазону.

Конструктивное различие теплообменников – в количестве контуров: только отопление или еще и горячая вода. Во втором случае теплообменников два (раздельный тип) или один сдвоенный (битермический, труба в трубе). Первичный теплообменник отвечает за отопительный контур, вторичный – за ГВС.

Когда открывается горячий кран, клапан-трехходовка автоматически переключается на вторичный теплообменник. Пока льется горячая вода, отопительный контур не греется.

Читайте также:   Ремонт котлов своими руками

Для большого дома с длинным отопительным контуром (мощный напольный котел рассчитан именно на такие постройки) это не фатально: инерция системы большая, вода в отопительном трубопроводе не успевает остыть.

Еще одна конструктивная особенность теплообменника: у простых напольных конвекционных котлов (их большинство) емкость имеет несложную форму.

Схема устройства газового котла

Есть еще котлы конденсационные: теплообменник выполнен в виде змеевика с тесно расположенными витками. По мере прохождения по спирали вода частично остывает, пар конденсируется на стенках с выделением тепла.

У этого типа котлов самый высокий КПД – до 98%, тогда как простой котел выдает максимум 95. Но цена таких агрегатов самая высокая. Напольные котлы конденсационного типа можно встретить нечасто. Они есть, например, в ассортименте продукции Buderus.

Горелка

Вид горелки газового котлаГорелки делятся на (виды газовых горелок для котлов отопления) атмосферные и вентиляторные (с наддувом). Первый вариант у напольных моделей встречается чаще, поскольку дешевле стоит и проще устроен (нет механических элементов, подверженных поломкам).

Минусы: ниже КПД (вырабатывается не весь потенциал агрегата), эти котлы не такие чистые экологически, как модели с надувными горелками.

Кислород, необходимый для горения атмосферной горелки, поступает из комнаты, в которой расположен котел. Продукты сгорания выводятся в стандартный дымоход, аналогичный печной трубе.

Такая топка называется открытой. Котлы с закрытыми топками забирают воздух с улицы и выводят его на улицу посредством коаксиальной трубы, проложенной сквозь стену рядом с агрегатом. На горелку воздух нагнетает встроенный вентилятор.

КПД второго варианта выше. Коаксиальный дымоход – это двойная труба, внутренний канал которой служит для вывода горячего дыма. Воздух с улицы, проходя по наружному каналу, разогревается от стенок внутреннего.

Т.е. дым не просто удаляется из системы, но попутно отдает тепло поступающему воздуху. Экологическая чистота тоже выше: топка закрыта, продукты сгорания в дом не проникают.

Независимо от типа камеры напольные котлы не устанавливают в жилых комнатах и кухнях, поскольку они не отличаются компактностью. Нужна котельная.

Читайте также:   Бойлер косвенного нагрева - схема подключения к газовому котлу

Особенности напольных котлов

Вид напольного газового котлаЧем напольные котлы отличаются от настенных:

  • главное отличие напольных моделей от настенных аналогов – мощность, от 10 киловатт до нескольких тысяч. Приобретать их рекомендуется при площади дома больше 200 метров квадратных;
  • настенные котлы часто бывают проточными (т.н. газовые колонки). Иногда их устанавливают в совокупности с бойлерами косвенного нагрева. Напольный котел всегда бойлерный. При необходимости к нему можно подключить вторую емкость;
  • соотношение цены и мощности – в пользу напольного агрегата: кроме того, что он проще устроен, благодаря напольному расположению нет необходимости выполнять конструкцию из легких сплавов. Это удешевляет изготовление.

Напольные газовые котлы для отопления частного дома допускают использование такой же автоматики, как и настенные (виды автоматики для газовых котлов отопления). Контрольное оборудование может быть энергозависимым (работать от электросети) и автономным.

Первый вариант, несмотря на использование электричества, получается достаточно экономичным, т.к. обеспечивает плавные регулировки горения и нагрева, быстро перестраивается с одного режима работы на другой.

Его минус – зависимость от подачи энергии: поскольку в загородных условиях скачки напряжения и внеплановые отключения электричества не редкость, для такой автоматики придется купить бесперебойник или фильтр.

В этой статье рассказывается как подключить газовый котел к системе отопления.

А тут описание схем обвязки газового котла отопления.

Видео о выборе напольных газовых котлов.
