Что такое котлы газовые для отопления дома настенные

Универсальные обогревательные приборы – котлы газовые для отопления дома настенные. Можно отапливать и маленькие городские квартиры, и средних размеров загородные коттеджи с площадью до 300 метров квадратных.

Для маленького дома настенный котел – находка: под него не требуется выделять отдельное помещение, достаточно повесить агрегат на стенке, в кухне, например (что такое котлы газовые для отопления дома настенные двухконтурные).

За счет сравнительно небольшой мощности (настенные модели рассчитаны на 35 киловатт максимум) можно подобрать котел недорогой.

Конструкция и составные части

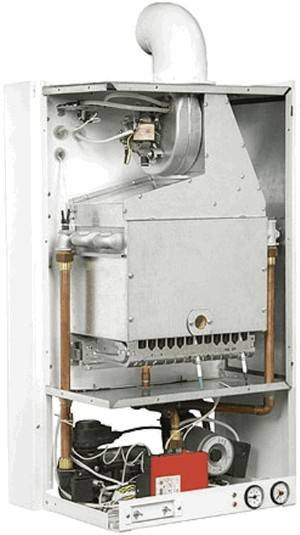

Вид настенного газового котла без кожухаВ комплектацию котла входят:

  • горелка;
  • теплообменник;
  • автоматика – проборы контроля и безопасности;
  • один-два циркуляционных насоса;
  • расширительный бачок;
  • может также входить встроенный бойлер на 50 литров.

Рекомендуется дополнить систему электрическими защитными приборами: бесперебойник, стабилизатор, сетевой фильтр. Если автоматика энергозависимая, из-за скачков напряжения она может выйти из строя, а при отключении электричества просто не будет работать.

Желательно также иметь независимый резервный источник питания: все насосы функционируют за счет электроэнергии, без нее система встанет.

Конструкция расширительного бака зависит от типа отопительного контура. Сегодня чаще используются мембранные баки закрытого типа: у них нет особых требований к месту установки.

Схема устройства газового котла

Недостатком настенной модели следует считать меньшую долговечность, чем у напольной (напольные газовые котлы для отопления дома). Это объясняется тем, что теплообменники напольных котлов изготавливаются из чугуна: они тяжелее, но устойчивее к коррозии.

Вес настенных моделей производители стараются уменьшить за счет замены чугуна на сталь.

Горелка

Вид горелки газового котлаГорелки делятся по трем признакам: способу розжига, способу забора кислорода для горения и регулировке мощности (виды газовых горелок для котлов отопления).

Розжиг может быть электрическим и пьезо. Пьезо тоже электрический (работает от батарейки), но от сети не зависит и конструктивно устроен проще. Электронный сложнее и дороже, но экономичнее в плане расхода топлива и ресурса самой горелки. Искра появляется только тогда, когда на горелку подается газ. У пьезо запальник горит постоянно.

Читайте также:   Виды газовых горелок для котлов отопления

По способу забора воздуха различают горелки атмосферные и вентиляционные. В первом случае кислород для горения аппарат забирает из окружающего пространства (из кухни или котельной). Во втором случае используется искусственная тяга: встроенный вентилятор нагнетает воздух с улицы по коаксиальной трубе.

Первый вариант применяется в открытых топках, второй – в закрытых. Способ отвода дыма из этих камер тоже различен: для открытой топки используется классический каминный дымоход, для закрытой – та же самая коаксиальная труба.

Эффективность закрытых камер с вентиляторными горелками выше, они чище экологически. Минусы – сложность устройства и более высокая цена.

Регулировка мощности – еще один способ снизить расход горючего (от чего зависит расход газа в газовых котлах отопления). Самая простая модель – одноступенчатая: горелка либо работает, либо нет. Есть также модели с двумя ступенями и автоматические модулируемые. Последний вариант самый дорогой, но и самый эффективный: перенастройка мощности осуществляется плавно и без участия пользователя.

Теплообменник

Пример теплообменника газового котлаДвухконтурные котлы (отопление и ГВС) включают в себя два теплообменника (либо один сдвоенный). Котлы бывают проточные (колонки) или бойлерные (накопительные).

Одноконтурный котел (что такое настенные одноконтурные газовые котлы отопления) можно укомплектовать бойлером дополнительно: получится дороже, чем модель с двумя контурами, но у такой системы уже не будет ограничений по объему горячей воды. Примерный расход горячей воды при нескольких точках водоразбора – 200 литров.

Теплообменники двухконтурных котлов делятся на сдвоенные битермические и пластинчатые раздельные (описание принципа работы двухконтурного газового котла отопления). Первые стоят дешевле, но они недолговечны и не ремонтопригодны: на стенках образуется накипь, удалить которую практически невозможно.

Второй способ классификации теплообменников – для конвекционных и конденсационных котлов. У классического конвекционного котла емкость для теплоносителя имеет простую форму. У конденсационного теплообменник спиралевидный: по мере прохода по спирали теплоноситель частично охлаждается, на стенках оседает конденсат.

Поскольку конденсация происходит с отдачей энергии, КПД у этих котлов самый высокий, 98%. Но они «прохладные»: пониженная температура воды, маленькая вилка между обраткой и подачей.

Конденсационный котел оптимален для теплых полов, для традиционного радиаторного обогрева лучше предпочесть обычный конвекционный.

Читайте также:   Как правильно сделать дымоход для газового котла

Виды и функции автоматики

Пример автоматики газового котлаАвтоматическая система контроля и безопасности может быть двух видов: энергозависимая (т.е. работающая от электросети) и механическая (виды автоматики для газовых котлов отопления).

Простой и недорогой вариант – энергонезависимая автоматика: она не потребляет электричество, не зависит от подачи тока и перепадов напряжения. Легко заменить поврежденный элемент своими руками. Но возможностей у нее меньше.

По функциям различают приборы контроля и группу безопасности.

Вторая включает в себя:

  • датчик пламени;
  • датчик газа;
  • датчик тяги;
  • контроль давления в газопроводной магистрали;
  • контроль давления в контуре;
  • аварийный терморегулятор.

При нарушении какой-либо функции соответствующий прибор выключает подачу газа или работу котла вообще.

Контрольные приборы отвечают за температурный режим в контуре. Оснащаются термодатчиками, воздушными датчиками (регистрирующими температуру в комнате), погодными датчиками (регулирующими работу котла в зависимости от погоды на улице).

Электронная автоматика, как правило, имеет таймер: включает/выключает отопление в зависимости от времени суток, а иногда и от сезона. Еще одна полезная функция – самодиагностика: при сбоях в работе агрегата автоматически определяется характер неисправности, данные выводятся на ж/к дисплей.

Тип горючего

Схема устройства газгольдераНастенный газовый котел для отопления частного дома может работать на природном газе (магистральном) или на сжиженном (пропан-бутан).

Есть модели со съемными форсунками, позволяющие перейти с одного топлива на другое. Врезку в магистраль осуществляет сотрудник местной газовой службы в соответствии с предварительно полученным разрешением.

Поскольку подключиться к магистрали возможно не везде, следует упомянуть отдельно о работе котла на сжиженном газе. В этом случае используются баллоны или газгольдеры – так называются большие емкости, которые закапывают в землю.

Поскольку газ взрывоопасен, для хранения баллонов поблизости от дома возводят отдельную техническую постройку из невоспламеняющихся материалов.

Под газгольдеры следует:

  • вырыть котлован на минимальном расстоянии 10 метров от дома и хозяйственных сооружений;
  • проложить трубы для подвода газа ниже линии промерзания почвы;
  • предусмотреть возможность подъезда для заправки.

Видео о требованиях по установке настенных газовых котлов.
