Теплые полы есть во многих частных домах и городских квартирах. За городом обычно устанавливают водяные. В городских условиях это проблематично, часто невозможно в принципе. Здесь популярны электрические: теплый пол – самый эффективный и экономичный электроприбор. Но и ему свойственно иногда выходить из строя.
При поломке другого прибора проблема решается просто: вы относите его в мастерскую.
Теплый пол в мастерскую не отнесешь. Либо вызывать мастера на дом, либо выполнить ремонт электрического теплого пола своими руками.
Содержание статьи
Виды теплых полов
Полы подразделяются по типу нагревательного элемента:
Нагревательный кабель. Есть два вида этого пола: катушка с проводом, который при укладке последовательно разматывают по поверхности основы, либо маты – кабель уже размотан и зафиксирован на подложке, при монтаже укладываются сами маты и подключаются к терморегулятору.
В первом случае перед финишным покрытием пол покрывают стяжкой. Во втором устройство стяжки необязательно.
Инфракрасный нагревательный элемент. Тоже два вида: пленка, в которую встроены тонкие карбоновые пластины, и маты с карбоновыми стержнями. И то, и другое можно устанавливать без стяжки сверху. Стержневой пол считается более прочным, но он дороже.

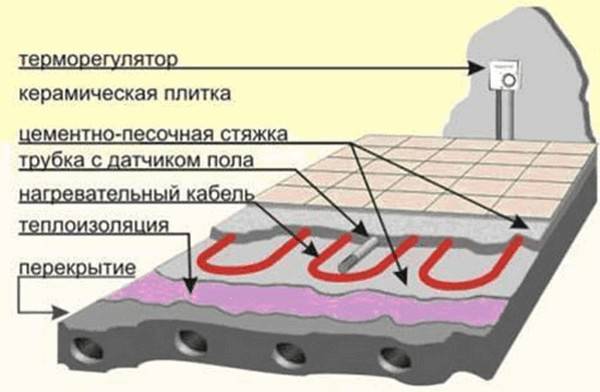

Любой пол состоит из следующих составляющих:
- нагревательный элемент (см. выше);
- терморегулятор (основной узел управления деятельностью прибора);
- термодатчик – чувствительный прибор, помещенный вместе с нагревательным элементом под стяжку или покрытие. Он отслеживает состояние системы и передает данные на терморегулятор.
Более подробно об этом мы писали в статье как выбрать тёплый электрический пол.
Диагностика поломок
Возможная причина неэффективной работы пола – низкое сетевое напряжение. Ниже того, на которое рассчитан пол.
Если у системы нет запаса по мощности, можно использовать для нормализации нагрева стабилизаторы напряжения.
В большинстве случаев причина того, что пол перестал функционировать – выход из строя одного или больше основных элементов.
Нарушение целостности кабеля
Кабель могли повредить механическим путем (при укладке пола, во время проведения ремонтных работ с использованием перфоратора или УШМ), или он перегорел сам.
Для диагностики необходимо снять финишное покрытие, отключить систему от сети, отсоединить кабель от термостата. Замерить сопротивления самого кабеля и изоляции (между оплеткой и жилой), сверить со значениями, указанными в техпаспорте. Допустимая погрешность – 5 процентов максимум.
Место обрыва ищут с помощью приборов – аудио-детектора (функционирует на тех же принципах, что и металлоискатель) или высоковольтного генератора.
Иногда для идентификации точки повреждения используют термопластины. Когда напряжение низкое, участки кабеля нагреваются. Последовательно прикладывая пластины, можно отыскать обрыв.
Поскольку частая причина обрыва – механическое повреждение, в первую очередь обратите внимание на те места, где повреждена стяжка. Эти участки подлежат вскрытию и ремонту в любом случае: если там еще нет обрыва кабеля, то обязательно будет.
Пленка и маты
У этих видов пола строение секционное, подключение секций параллельное. Чтобы понять, какая именно секция вышла из строя, не обязательно даже снимать покрытие: этот участок холодный, в то время как весь остальной пол нагревается нормально.
После демонтажа покрытия на неисправном участке диагностика производится также, как и для кабельного пола: нужно отключить систему от сети, отсоединить провода от термостата, замерить сопротивление на контактах.
Поврежденную секцию восстановить невозможно, только заменить целиком.
Если перестал функционировать весь пленочный пол или все маты одновременно – причина, скорее всего, не в пленке и не в матах, а в терморегуляторе или датчике.
Диагностика исправности терморегулятора
- Проверить фиксацию соединительных клемм от датчика, кабеля, сетевого провода.
- При включенном термостате проверить напряжение кабеля на выходе и входе. Оно должно быть таким же, как напряжение питания.
- Замерить сопротивление датчика, сравнить с паспортными данными.
Если термостат действительно неисправен, то он подлежит замене. Но проблема может быть не в нем самом, а в огрехах монтажа: если термодатчик неправильно установлен, он передает на терморегулятор некорректные данные о температуре.
В результате терморегулятор выключает пол не в соответствии с настройками, а в соответствии с этими некорректными данными.
Термодатчик
Другая проблема с датчиком – его возможная поломка. Пол продолжает работать, но терморегулятор в отсутствие показаний датчика бездействует.
Т.е. пол функционирует не в соответствии с настройками, а постоянно, что приводит к перерасходу энергии.
Чтобы проверить исправность, датчик нужно отсоединить от регулятора, замерить его напряжение и сравнить с паспортным.
Ремонт
Еще одна причина плохого нагрева – неграмотная теплоизоляция.
В составе пирога обязательно должны присутствовать:
- гидроизолирующая пленка;
- утеплитель;
- теплоотражающие элементы.
При отсутствии хотя бы одной из этих составляющих пол будет неэффективным. Исправить это можно только одним способом: демонтировать пол и уложить в соответствии с технологией.
Иначе либо пол будет греть плохо, либо пойдет перерасход энергии, т.к. часть тепла будет уходить вниз, а не вверх.
Хотите узнать все про монолитный столбчатый фундамент?
Хотите узнать, что такое стяжка для водяного теплого пола?
Кабель
В точке, где выявлен обрыв, снимают покрытие и демонтируют участок стяжки. Оборванные концы провода зачищают, соединяют гильзами, зажимают пресс-клещами.
Изолируют поврежденный участок термоусадочной муфтой. Для этого муфту нужно подогреть строительным феном. При остывании она сожмется, соединение будет прочным.
После восстановления кабеля разрушенный участок стяжки заливают бетоном и восстанавливают финишное покрытие.
Датчик
Неисправный датчик заменяют. Извлекают старый из гофрированной трубки, сравнивают с новым по длине, помещают новый на место старого.
Если замена невозможна (есть перегиб трубки, датчик расположен в стяжке), один из вариантов восстановления работоспособности системы – замена термостата на модель с таймером.
В этом случае включение-выключение пола будет происходить не в зависимости от температурных показаний, а через фиксированные временные интервалы.
Профилактика неполадок
При соблюдении этих правил в процессе выбора системы и ее установки ремонт электрического теплого пола может не потребоваться вообще:
- Правильный расчет мощности пола.
- Кабель должен соответствовать размеру помещения: при его подрезке прочность уменьшается.
- И/к пленку можно резать только по специальной разметке.
- Кабельные маты не режут вообще, их нужно сразу подбирать в соответствии со схемой укладки.
- Грамотная теплоизоляция.
- Пол не укладывают под стационарную мебель и бытовую технику во избежание перегрева.
- Аккуратнее при монтаже: на нагревательные элементы не наступать.
- Датчик помещают в защитную гофрированную трубку.
- Перед монтажом стяжки или финишного покрытия систему необходимо оттестировать.
- До полного схватывания стяжки пол включать нельзя.
Заключение
Распространенные причины неэффективности теплого пола или полного отказа от работы – неправильный выбор системы или огрехи монтажа.
Если нет опыта и уверенности в своих силах, лучше доверить выбор и укладку пола специалисту.
Если выбор и монтаж осуществлялись правильно, причина неисправности – выход из строя одного из рабочих элементов. Диагностику осуществляют в зависимости от симптоматики повреждения. В большинстве случаев проблема решается собственными силами.
