Система отопления двухэтажного частного дома

Чтобы увеличить полезную площадь коттеджа, недостаточно просто надстроить второй этаж. Для полноценного проживания потребуются утепление и отопление. Ничего невозможного в этом нет, только конфигурация отопительного контура будет немного другая. Рассмотрим схему отопления с принудительной циркуляцией двухэтажного дома.

Составляющие отопительной системы

Для устройства отопления двухэтажного дома потребуются все те же элементы, что и в одноэтажном варианте:

Чтобы сделать схемы отопления частного двухэтажного дома своими руками нужно знать, что они подразделяются по нескольким признакам: с естественной и принудительной циркуляцией, с верхней и нижней разводкой, вертикальной и горизонтальной, а также по количеству направлений: однотрубная, двухтрубная, лучевая (коллекторная). Если кроме отопления котел отвечает за поставку горячей воды, добавляется еще один контур – ГВС.

Однотрубная, двухтрубная, коллекторная схема

Схема отопления двухэтажного дома: однотрубная система. Подключение радиаторов последовательное. Теплоноситель по единственной магистрали обходит все батареи и в остывшем виде возвращается в котел.

Разводка подходит для небольшого дома, но и в этом случае не получается добиться равномерного прогрева всех помещений. Минимизировать этот недостаток помогают регулировочные краны на батареях, но полностью устранить его невозможно. Если же для отопления используется теплый пол, однотрубная система исключается.

Схема однотрубного отопления

Схема отопления двухэтажного дома: двухтрубная система. Магистралей две, прямая и обратная. Распределение тепла равномернее, но проблема последовательного подключения присутствует и здесь: чем дальше от котла, тем холоднее прибор.

Читайте также:   Установка насоса в систему отопления частного дома

Двутрубная схема отопления

Система отопления двухэтажного частного дома лучевого типа предполагает наличие распределительного коллектора. От коллектора к котлу отходят прямая и обратная трубы, а к отопительным приборам (или к отдельным контурам) идут «лучи». Несколько контуров: для батарей и для пола, для первого этажа и для второго и т.д. Регулировка температуры в каждом ответвлении осуществляется на самом коллекторе. Распределение тепла равномерное, независимо от размеров дома, количества этажей, числа и вида отопительных приборов.

Отопление теплыми полами и, тем более, комбинированное (теплый пол + радиаторы), рекомендуется устанавливать именно по коллекторной схеме (коллектор для теплого водяного пола): только так можно обеспечить полноценную регулировку температур в контурах. Тем более что у радиаторов и теплых полов температурные режимы разные.

Циркуляция естественная и принудительная

Остальные особенности разводки отопления от котла в двухэтажном частном доме взаимозависимы: при наличии насоса схема отопления может быть практически любой, в его отсутствие появляется много ограничений.

Циркуляция может быть естественной (гравитационной) и принудительной (давление нагнетает насос). Устройство гравитационной системы несколько сложнее: трубы устанавливают под уклоном, чтобы теплоноситель тек под действием силы тяжести. Скорость движения низкая, отчасти это компенсируется увеличением диаметра трубопровода. Для большого дома такой вариант не подойдет.

Схема естественной циркуляции двухэтажного дома

Система с принудительной циркуляцией проще в монтаже и имеет ряд преимуществ:

  • малый диаметр трубопровода;
  • трубы можно устанавливать в любом направлении;
  • больше возможностей для автоматизации процесса;
  • не имеет значения площадь дома и число этажей;
  • можно приобрести мембранный расширительный бачок и установить его в любом месте (для гравитационных систем – только открытый и только в самой высокой точке контура).

Минусы – энергозависимость системы и расходы на электричество: от него работает насос. Сам насос – тоже дополнительная трата денег, но это компенсируется более низкой ценой труб, простотой монтажа и удобством в эксплуатации.

Читайте также:   Какое отопление в частном доме самое экономичное

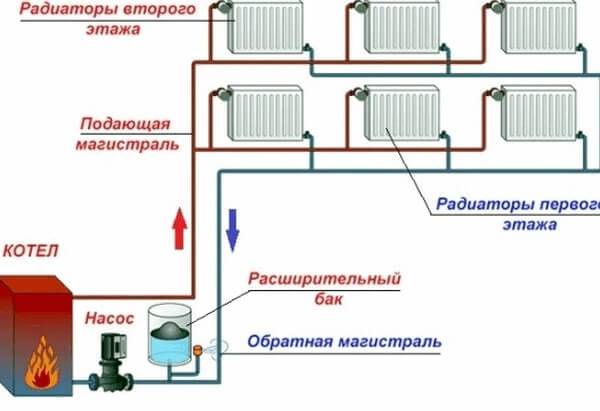

Схема отопленя с принудительной циркуляцией

Нижняя, верхняя, вертикальная и горизонтальная разводка

При верхней разводке магистральный трубопровод с горячим теплоносителем проходит через чердак, оттуда вода спускается в радиаторы. При нижней магистраль проходит внизу, от нее теплоноситель распределяется по стоякам и отопительным приборам.

Нижняя разводка подходит только для одноэтажных домов. Для маленького двухэтажного можно использовать верхнюю с естественной циркуляцией. Для большого коттеджа с двумя этажами без насоса обойтись не получится.

Вертикальную разводку можно видеть в старых домах городского типа: все батареи на всех этажах подключаются к общим стоякам. Стояков столько, сколько батарей (комнат, квартир) находится на одном этаже. В современных домах разводка горизонтальная: стояк один на этаж, от него теплоноситель распределяется по горизонтальным контурам.

Горизонтальная схема считается более удобной:

  • есть возможность регулировать температуру в пределах одного помещения;
  • проще отключить радиаторы выборочно;
  • высокая ремонтопригодность.

Одним из самых простых, экономичных вариантов считается ленинградская система отопления. Схема для двухэтажного дома выглядит так: стояк, отходящий от котла, поставляет воду на оба этажа. Он является магистралью, выполняется из трубы большого сечения. На этажах от него горизонтально отходят более тонкие трубы.

Ленинградская система отопления.

ленинградская система отопления

Из них формируется два контура, на каждом этаже свой. Равномерность распределения тепла обеспечивается использованием балансировочных вентилей – их устанавливают на первом этаже перед контуром. Радиаторы включены в контуры последовательно по однотрубной схеме.

Заключение

Как правильно сделать отопление в двухэтажном доме, зависит от его площади, количества и типа отопительных приборов, от величины расходов, на которые готовы пойти хозяева.

Дорогой, но лучший вариант – коллекторная разводка с циркуляционным насосом: равномерное распределение тепла, простота регулировки и удобство эксплуатации обеспечены.

Видео о схема отопления с принудительной циркуляцией.
