Что такое стабилизаторы напряжения для котлов отопления

Электрические сети несовершенны. Тем более, загородные. Скачки напряжения часто приводят к поломкам чувствительных электроприборов.

Когда выходит из строя система отопления, это катастрофа: во-первых, оборудование дорогостоящее; во-вторых, в холодный сезон дом быстро станет непригодным для проживания.

Исключить эту опасность позволяют стабилизаторы напряжения для котлов отопления.

Применение и особенности стабилизаторов

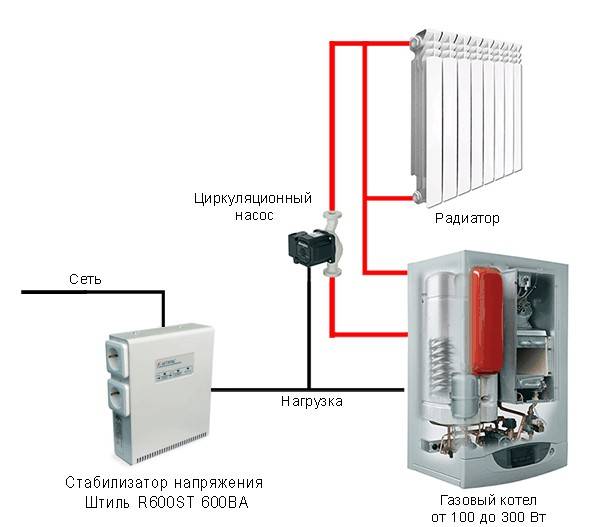

Схема работы стабилизатора напряженияСамая высокая зависимость от сети, разумеется, у электрокотла: на электричестве работают нагревательные элементы всех видов. Дорогие современные агрегаты оснащены встроенными фильтрами, у бюджетных моделей защиты может и не быть.

В меньшей степени зависят от электричества газовые котлы: у них от сети работает только автоматика, прочем электронная (виды автоматики для газовых котлов отопления). При желании можно установить энергонезависимую автоматику и обойтись пьезо-розжигом. Последний тоже электрический, но для него требуется не сеть, а батарейка.

У других котлов от сети тоже зависит только система контроля. Независимо от вида и модели котла от электричества работает циркуляционный насос.

Он является необходимой составляющей любой водяной системы отопления: без него обходятся только «ленинградки», но они малоэффективны для построек размерами больше гаража и сложны в монтаже. Чтобы не расходовать попусту ресурс насоса, этот аппарат тоже лучше подключать через стабилизатор.

Схема работы стабилизатора напряжения

Как и другие электроприборы, стабилизаторы бывают однофазные или трехфазные.

Агрегату, у которого энергозависимой является только автоматика, как правило, требуется стабилизатор напряжения однофазный для котла отопления.

С электрокотлами бывает по-разному: свыше 12 кВт они все трехфазные, менее 12 могут быть рассчитаны как на одну, так и на три фазы.

Читайте также:   Что такое Gsm модули для котлов отопления

Классификация

Различные виды стабилизаторов напряженияКонструктивно есть несколько видов стабилизаторов:

  • электромеханический;
  • релейный;
  • полупроводниковый (тиристорный);
  • импульсный.

Электромеханические

Пример электромеханического стабилизатора напряженияЭлектромеханический включает в себя электродвигатель, автотрансформатор и блок управления. Двигатель в случае скачков напряжения движет графитовую щетку, а если напряжение становится более 260 вольт, перекрывает питание.

К плюсам этого вида относятся высокая точность (погрешность не больше 2 процентов), широкий диапазон (140-260 вольт), плавное преобразование входного напряжения.

Минусы – шум при работе, износ щетки, не самая высокая скорость срабатывания. Не разрешается использовать с газовыми котлами, т.к. замыкание контакта может вызвать искру.

Релейные

Пример релейного стабилизатора напряженияУ релейного прибора подвижных частей нет, изнашиваться нечему.

Шума при работе нет, эти стабилизаторы компактнее. Высокая устойчивость к перегрузкам.

Минусы – меньше точность входного напряжения (до 5 процентов), возможна задержка стабилизации.

Полупроводниковые

Вид полупроводникового стабилизатора напряженияПолупроводниковый стабилизатор для котла отопления не имеет реле, его функцию выполняют полупроводниковые вентили SCR. Они отвечают за усиление, выпрямление и начало работы.

Скорость у такого стабилизатора высокая, ресурс самый большой. Отказ возможен только если плата выйдет из строя.

На территориях, где скачки напряжения – постоянное бедствие, лучше приобретать полупроводниковую модель. Минусы: уязвимость для сетевых помех, недостаточная устойчивость к перегрузкам, выше цена.

Импульсные

Импульсный. Минимальная погрешность, высокая надежность.

Минусы: высокая цена, ограничение по верхнему значению напряжения.

Как выбрать

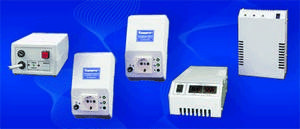

Пример различных стабилизаторов напряженияСтабилизатор для котла отопления – какой лучше?

При выборе нужно учитывать следующие особенности сети и самого прибора:

  • характеристики сети;
  • каким фильтром оснащен прибор;
  • диапазон допустимых напряжений;
  • наличие защиты от перегрева и короткого замыкания;
  • отсекатель на случай перегрузки;
  • наличие опции автозапуска после кратковременного отключения энергии;
  • заземление;
  • допустимая величина нагрузки. При подсчете суммируются потребности всех приборов, подключенных к стабилизатору (в системе отопления – котел + насос) по значениям пиковых нагрузок (примерно + 20% запаса). Не следует путать электрическую и тепловую мощность: электрическая мощность в паспорте указывается в ваттах;
  • способ монтажа. Есть модели напольные, настенные, универсальные. Последние – наиболее удобный вариант.
Читайте также:   Что такое расширительный бак для отопления

Требования к установке

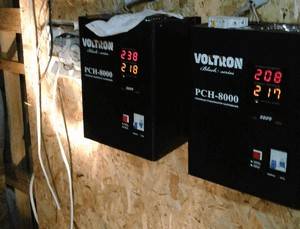

Пример установки стабилизаторов напряженияНельзя устанавливать стабилизатор в помещении с высокой влажностью воздуха, а также рядом с горючими и химически активными веществами.

Место должно быть защищено от перегрева и прямых солнечных лучей. Для естественного охлаждения прибора его следует поместить в месте с хорошей циркуляцией воздуха.

У стабилизатора должна быть собственная розетка.
