Что такое пиролизные котлы длительного горения с водяным контуром

Один из наиболее экономичных вариантов отопления загородных домов – твердотопливный котел. Самое практичное и эффективное – водяное отопление.

Сегодня популярностью пользуются пиролизные котлы длительного горения с водяным контуром.

Что это такое

Пиролизный котел – разновидность твердотопливного котла: кроме энергии сгорания дров в процессе отопления задействовано тепло, выделяющееся в процессе дожига угарных газов. Камера сгорания поделена на два отсека: в первом находятся дрова, во втором дожигается пиролизный газ. Теплообменник располагается по периметру топки.

Преимущества этого типа отопительных агрегатов:

  • самый высокий КПД среди всех котлов на твердом топливе;
  • продолжительность использования одной закладки: котел на дровах длительного горения с водяным контуром функционирует на одной порции дров до полусуток. Это экономичнее и удобнее в эксплуатации: в обычных дровяных котлах и печах за то же время приходится пополнять запас дров в топке не менее 10 раз, в агрегатах длительного горения других типов – 3-4 раза (что такое котлы для дома на дровах длительного горения);
  • самая высокая экологичность: большая часть летучих продуктов сгорания уничтожается во второй части цикла;
  • самый чистый процесс эксплуатации: сажи и золы тоже остается мало. Благодаря этому агрегат реже нуждается в чистке.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

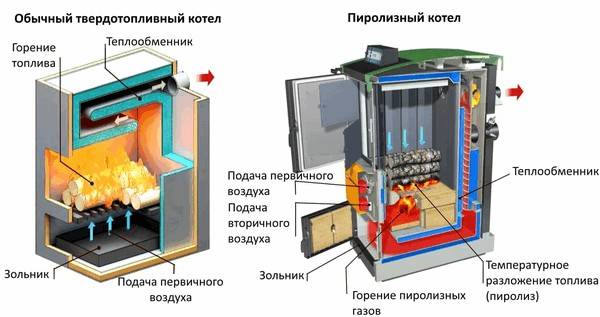

Схемы обычного и пиролизного котлов

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый. От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Зависимость от электричества влечет за собой все проблемы, с ним связанные: дополнительные расходы на энергию, необходимость оборудования для защиты от перепадов напряжения (что такое бесперебойники для котлов отопления), резервный источник энергии на случай отключения электричества (что такое генератор для котла отопления). И внимательное соблюдение ПУЭ.

Читайте также:   Что такое котлы длительного горения для дома на дровах

Критерии выбора

Мощность котлов твердотопливных с водяным контуром длительного горения рассчитывается так же, как и любых других, исходя из соотношения 1 киловатт на 10 метров площади. Региональный коэффициент варьируется от 0,7 (юг), до 2 (крайний север). 25 % запаса закладывают на контур ГВС, если он есть. Данное правило относится к домам с качественно выполненной теплоизоляцией стен, пола, кровли, оконных проемов.

При покупке импортного котла главная опасность – приобрести подделку.

Обратите внимание на толщину металлических стенок корпуса, она должна быть 4-5 миллиметров минимум. Второй внешний признак – качество сварного шва. Продавец должен предоставить покупателю сертификат качества.

Выбор агрегата по виду топлива зависит от того, что в вашем регионе доступнее и дешевле. Если вы покупаете дровяной котел, учитывайте, что влажность дров должна быть не больше 18 %. Универсальные котлы длительного горения с водяным контуром для дома могут работать на разном горючем, включая древесные отходы: стружка, щепа, сухие листья.

Котлы различаются также материалом изготовления: сталь, чугун, комбинированные варианты (например, топка чугунная, теплообменник стальной).

В числе дополнительных функций:

  • встроенный ТЭН до двух киловатт (поддерживает температуру в контуре после сгорания закладки);
  • регулируемые дверцы;
  • механизм быстрого охлаждения топки;
  • поворотные форсунки.

Изготовление своими руками

Сделать котел можно из пустого газового баллона или из отрезка толстостенной трубы. Размеры: 85 см высота, 30 см диаметр.

Потребуются также:

  • листовой металл;
  • металлические трубы;
  • болгарка с кругами для шлифования и резки;
  • сварочный аппарат;
  • дрель с насадками по металлу.

К верхней части цилиндра нужно приварить патрубок 40 см длиной, сечением 10 см. Для изготовления поршня (который будет нагнетать давление в топке) подойдет труба сечением 6 см, немного длиннее баллона. Снизу к ней приваривают стальной диск меньше диаметра баллона (около 27 см).

Верхнюю часть цилиндра оборудуют съемной крышкой с отверстием на несколько сантиметров больше диаметра трубки поршня, в стенке вырезают отверстие для закладки топлива и делают герметично прилегающую дверцу.

Читайте также:   Как сделать обвязку котла на твердом топливе

В нижней части боковой стенки нужно вырезать отверстие для дверцы зольника. Диск поршня устанавливается поверх кладки дров и опускается по мере их прогорания. По уровню снаружи можно определить, сколько дров осталось в камере.

Схема изготовления пиролизного котла своими руками.

Схема самодельного пиролизного котла

Вид пиролизного котла в разобранном виде сделанного своими руками из газового баллона.

Самодельный пиролизный котел

Устроить теплообменник можно двумя способами. В первом случае вокруг топочной камеры создают водяную рубашку. Получается конструкция с двумя стенками, промежуток между ними заполнен водой.

Чтобы избежать потерь тепла, внешний корпус теплоизолируют. Во втором случае емкость теплообменника размещают внутри топки. Теплообменник оборудуется двумя отводящими патрубками, для подачи горячего теплоносителя в контур и для обратки.

Разводку труб и утепленный дымоход делают так же, как и при установке обычных котлов (что такое обвязка котла твердотопливного). Помещение котельной следует оснастить принудительной вытяжкой.

При установке самодельных котлов длительного горения на дровах с водяным контуром необходимо соблюдать те же правила пожарной безопасности, что и при монтаже любых котлов/печей на твердом топливе: удаленность от воспламеняющейся облицовки стен, подкладка из негорючего материала на пол, под агрегат.
