Изготовление столбчатого фундамента для каркасного дома своими руками

Конструкция каркасного дома имеет явное преимущество перед каменными, брусчатыми или бетонными постройками – небольшой вес.

Если нагрузка на основание от бетонной стены может достичь 1 т/кв. м, то аналогичный параметр каркасного дома составляет в среднем всего 15-20 кг.

Соответственно, и грандиозный фундамент в последнем случае не требуется. По этой причине в частном строительстве (и не только) большой популярностью пользуется технология возведения построек на столбах (столбчатый фундамент плюсы и минусы).

Однако и при строительстве столбчатого фундамента для каркасного дома своими руками неукоснительное соблюдение основных правил необходимо: в противном случае даже такая легкая постройка простоит недолго.

Исполнения столбчатого фундамента под каркас и их конструктивные особенности

Процесс монтажа столбчатого фундаментаСтолбчатый фундамент под каркас в зависимости от типа опорных столбов может быть:

  • монолитным;
  • сборным.

Монолитные конструкции представляют собой армированный бетон, залитый в форму – опалубку либо стальную трубу ( монолитный столбчатый фундамент).

Опоры данного типа отличаются высокой прочностью, так как в их теле отсутствуют какие-либо швы или прочие неоднородности. На монолитных столбах можно возводить двухуровневые каркасные дома.

Сборные столбы возводятся из готовых ж/б блоков (столбчатый фундамент из блоков), кирпича (столбчатый фундамент из кирпича), природного камня. Процесс строительства такого фундамента отличается высокой скоростью, однако его опоры уступают монолиту в прочности по причине уязвимости швов.

Однако при строительстве одноэтажных каркасных построек данный тип фундамента является вполне подходящим вариантом.

Схема устройства столбчатого фундамента для каркасного дома

Этапы работ

Схема устройства столбчатого фундамента для каркасного домаУстройство столбчатого фундамента под каркасную конструкцию выполняется поэтапно:

  • проводятся подготовительные работы;
  • производится бурение скважин под столбы;
  • выполняется заливка фундаментных столбов параллельно с их армированием (армирование столбчатого фундамента).
Читайте также:   Столбчатый фундамент из блоков своими руками

Этап первый

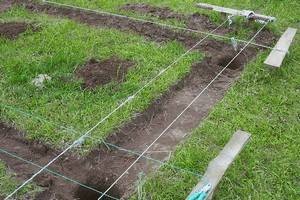

Разметка столбчатого фундамента для каркасного домаВ рамках данной части работ следует определиться с размещением будущей постройки на строительной площадке. Иными словами, на территории участка застройки производится разметка местоположения опорных столбов (расчет столбчатого фундамента).

Причем, на местность выносятся не только внешние, но и внутренние контуры фундамента. Большая часть частных каркасных построек не требует особо широкого основания – сорока сантиметров вполне достаточно. Местоположение столбов отмечается колышками.

Во время разметки следует руководствоваться простыми правилами:

  • Столбы в обязательном порядке устанавливаются по углам постройки, в местах пересечения несущих стен и по всему периметру здания с шагом 1,5-2 метра;
  • нагрузка на каждую опору не должна превышать 800 кг.

В рамках данного этапа выполняют и действия, позволяющие определить тип грунта – основания для фундамента.

Это может быть и геологоразведка, изучение опыта застройки соседних участков, либо получение по запросу застройщика результатов геологических исследований, имеющихся в государственных службах региона.

Имея на руках максимально полные сведения о грунтах, уровне подземных вод и прочих условий, можно исключить излишние финансовые и трудовые затраты.

Этап второй

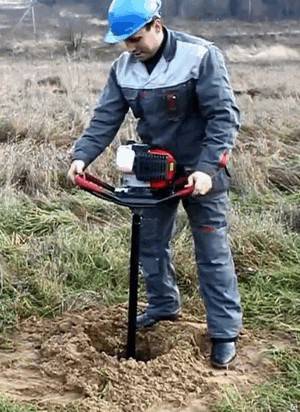

Процесс бурения скважин для столбчатого фундамента для каркасного домаПосле проведения работ первого этапа в полном объеме можно приступать к бурению скважин диаметром 200-250 мм под установку столбовых опор.

Бурить можно ручным и электрическим буром. Для контроля вертикальности скважины к ручному инструменту привязывают отвес. Выравнивание бура следует производить после выполнения каждого его оборота.

Если грунт склонен к осыпанию, в скважину можно вставить свернутый в трубку лист рубероида.

После того, как все размеченные скважины пробурены, работы выполняются в следующем порядке:

  • на дно каждой из них засыпается песок и утрамбовывается;
  • песчаная подушка накрывается слоем рубероида;
  • на подушку устанавливается опалубка: ее роль может сыграть труба – асбоцементная или пластиковая диаметром 100 мм (в случае строительства одноэтажной постройки). Если планируется возведение двухуровневого здания, диаметр опалубки следует увеличить до 110 -120 мм;
  • часть трубы (асбоцементной), скрывающаяся под землю, покрывается битумной мастикой с последующей просушкой. Данная операция не только обеспечит надежную гидроизоляцию столба, но и позволит легко скользить грунту по его поверхности при пучении;
  • в трубу, на высоту 400-500 мм заливается бетон. При желании основание под опору можно расширить – для этого надо приподнять опалубку над песчаной подушкой на 200 миллиметров и закрепить ее в таком положении до полного схватывания бетонной смеси;
  • пока бетон не схватился, внутрь опоры устанавливаются арматурный каркас — вдавливается в основание.
Читайте также:   Столбчатый фундамент, его плюсы и минусы

Как только залитая часть бетона затвердеет, скважина вокруг трубы засыпается песком. Его проливают водой и трамбуют.

И только после этого труба полностью заливается бетоном.

Заключение

Вид столбчатого фундамента для каркасного домаВо время заливки следует периодически протыкать бетон стальным прутом для удаления из смеси воздуха.

Сооружение своими руками столбчатого фундамента под каркасный дом – задача не сложная.

Тщательно выполняя все требования технологии, вы получите надежное и недорогое основание для своей постройки.

Видео о том, как сделать столбчатый фундамент своими руками для каркасного дома.
