Что такое фундамент ТИСЭ

Фундамент ТИСЭ стоит в два – три раза дешевле прочих вариантов, причем низкая стоимость никоим образом не отражается на его качестве и безопасности.

Индивидуальное строительство в стране стремительно развивается. Застройщики с хорошим денежным запасом возводят фундаменты под свои дома, заботясь лишь об их надежности – их мало волнует стоимость данного предприятия.

Другое дело – люди со скромными возможностями. Им приходится тщательно просчитывать затраты на каждом этапе строительства. Именно для этой категории застройщиков компанией ТИСЭ и была разработана уникальная технология, позволяющая построить недорогое, но надежное основание под жилище.

Конструктивные особенности

Итак, что такое – фундамент ТИСЭ? Это свайно-ленточная конструкция, состоящая из бетонных армированных опор и железобетонного ростверка (устройство свайного фундамента с монолитным ростверком).

Особенность этой конструкции заключается в форме сваи: в нижней ее части имеется полусферическое расширение. Такая форма опоры способствует повышению несущей способности фундамента и предотвращает выдавливание ее на пучинистых грунтах.

Сваи ТИСЭ одинаково хорошо несут нагрузку от тяжелых каменных и легких каркасных домов (какой выбрать фундамент для каркасного дома), не давая усадку.

Схема устройства фундамента ТИСЭ.

Схема устройства фундамента ТИСЭ

Задача ростверка – связать все опоры в единую конструкцию. Он не контактирует с грунтом, равномерно распределяя нагрузку от дома между сваями.

Преимущества и недостатки

К преимуществам фундамента типа ТИСЭ относятся:

  • низкая стоимость;
  • отсутствие необходимости в привлечении тяжелой строительной техники;
  • автономность производства работ при строительстве: для выполнения технологических операций не требуется подключение к электросети;
  • высокая скорость возведения и минимальные трудозатраты;
  • возможность самостоятельного строительства индивидуальными застройщиками, не имеющими опыта и специальных навыков;
  • легкость подводки инженерных коммуникаций даже на полностью построенном объекте.


Недостатки технологии фундамента ТИСЭ:

  • данный способ строительства нельзя использовать на болотистых местностях, обводненных и илистых грунтах;
  • использование только ручного труда: процесс строительства из-за этого сильно усложняется на каменистых и твердых грунтах. Правда, сейчас начали выпускать буры ТИСЭ с механическим приводом, работающим от легкого бензинового двигателя;
  • нет возможности устроить под всем домом подвал;
  • требуется устройство отмостки увеличенной ширины.

Вышеперечисленные недостатки фундамента ТИСЭ перекрываются плюсами, так что можно считать данную технологию самой экономичной и прогрессивной для частного строительства.

Устройство фундаментного бура ТИСЭ

Основным и единственным рабочим инструментом, который вам понадобится при строительстве фундамента по технологии ТИСЭ своими руками, является бур ТИСЭ-Ф.

Читайте также:   Какой выбрать фундамент для дома из бруса

Конструктивно он выполнен в виде раздвижной штанги, оснащенной двумя рукоятками и режущими кромками. Масса его составляет всего 7,5 кг. Инструмент оборудован резцами и стопорным механизмом. Подъем плуга осуществляется посредством шнура, один из концов которого прикреплен к перекладине.

Штангу можно раздвинуть на любую длину при помощи резьбового фиксатора. Он же передает крутящий момент.

Плуг крепится на подвижном кронштейне между буром и штангой. Отпускают его на том уровне бурения, где планируется расширение сваи ТИСЕ. Роль накопителя грунта играет корпус бура.

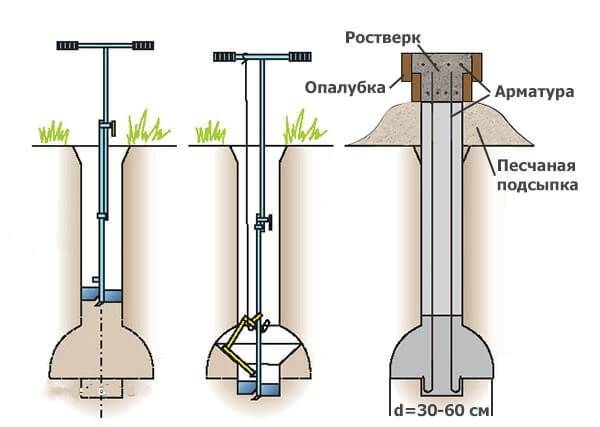

Устройство фундаментного бура ТИСЭ.

Устройство фундаментного бура ТИСЭ

Технология бурения

Бурение по технологии фундамента ТИСЭ состоит из нескольких простых операций:

  1. Выполняется разметка свай.
  2. В местах бурения снимается дерн.
  3. Точно по центру будущей сваи выкапывается ямка диаметром, равным диаметру бура и глубиной 0,15 м. Эту операцию можно выполнить с помощью лопаты или специального приспособления, входящего в комплект бура.
  4. Со штанги снимается плуг, а на ее верхнюю часть устанавливается ручка.
  5. Выставляется начальная длина штанги (для этого в ее теле предусмотрено три отверстия).
  6. В комплект входит и удлинитель. Если его необходимо задействовать, он устанавливается на штангу вместо рукоятки. Последняя переносится на торец удлинителя.
  7. В процессе бурения грунт собирается в контейнере. По мере его заполнения накопитель поднимают и освобождают от земли.

Сваи по технологии ТИСЭ имеют небольшой диаметр, так что необходимо тщательно контролировать вертикальность скважины: бетон плохо работает на изгиб, и в случае отклонения от нормали в процессе эксплуатации может лопнуть.

После достижения проектной отметки выполняется расширение скважины в ее нижней части.

Делается это так:

  • выкручиваются два болта на контейнере;
  • устанавливается и закрепляется плуг: предварительно изучите инструкцию к буру. Там вы увидите, что существует три позиции установки этой детали – в зависимости о размера расширения (400, 500, 600 мм);
  • к кронштейну (перекладине) прикрепляется шнур, посредством которого плуг поднимается в положение транспортировки;
  • после того, как плуг опущен в скважину, шнур отпускается – инструмент занимает рабочее положение;
  • бур проворачивается против часовой стрелки, вырезая в грунте полусферу.

Строительство свай ТИСЭ удобнее осуществлять с напарником.

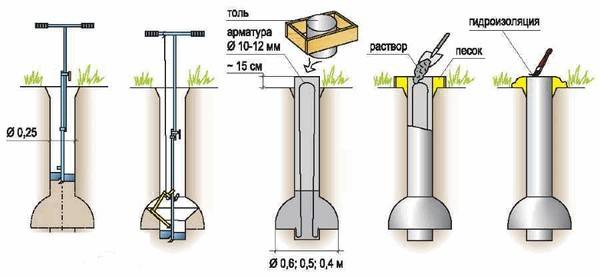

Схема бурения и устройства свай по технологии ТИСЭ.

Схема бурения и устройства свай по технологии ТИСЭ

Расчет фундамента

Прежде чем приступать к практическим работам, необходимо выяснить: а какое количество опор сможет выдержать нагрузку от вашей постройки.

Расчет фундамента по технологии ТИСЭ выполняется по классической схеме:

  • подсчитывается полная нагрузка от здания (она представляет собой сумму веса всех строительных материалов, ветровой и снеговой нагрузок);
  • определяется несущая способность одной буронабивной сваи: эту часть расчета лучше поручить специалистам, например, из архитектурного отдела горадминистрации. Они спросят у вас кадастровый номер вашего участка, в реестре уточнят данные геологических исследований в этом районе – и, используя всего одну формулу, быстро произведут расчет;
  • поделите нагрузку на несущую способность сваи – и вы определите их количество.

Теперь вам останется на плане фундамента расставить опоры. Начинать расстановку свай следует с углов здания и мест пересечений стен. Остальные опоры равномерно распределите по всему периметру фундамента. После того вам останется вынести разметку на местность.

Читайте также:   Как сделать фундамент для сарая

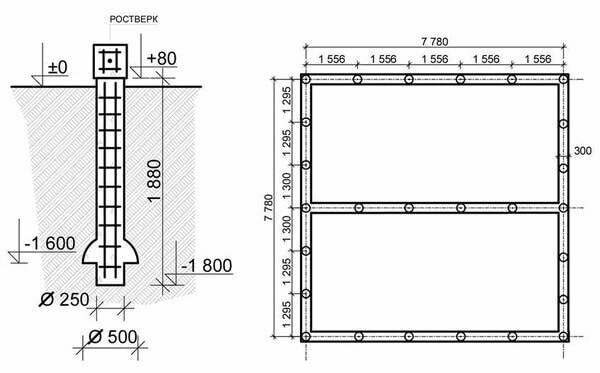

Схема расчета фундамента ТИСЭ.

Схема расчета фундамента ТИСЭ

Заливка свай

Для заливки опор используют бетон марки М300 (о том, как правильно залить фундамент под дом). Фракция щебня – не более 25 мм.

По осям скважины установите четыре арматурных стержня А-4 диаметром 14 мм. Длина их должна превышать глубину отверстия на 15-20 см. После этого залейте бетон в скважину, периодически уплотняя его глубинным вибратором. Если такого оборудования у вас нет, воспользуйтесь длинной палкой. Цель операции – исключить возможность образования пустот в бетонной массе.

Сразу после заливки бетонируется оголовок сваи. В качестве опалубки можно использовать пластиковую трубу большого диаметра.

Схема заливки свай фундамента по технологии ТИСЭ.

Схема заливки свай фундамента по технологии ТИСЭ

Правила устройства ростверка

При строительстве фундамента по технологии ТИСЭ не следует делать слишком высокий ростверк. Массивный монолит станет дополнительной нагрузкой на сваи и – на кошелек застройщика.

Технически неоправданное увеличение расхода дорогостоящего бетона сведет на нет главное преимущество свайно — ростверкового фундамента ТИСЭ – низкую себестоимость. Ширина железобетонного пояса должна соответствовать толщине стены. Если в дальнейшем вы планируете обложить дом кирпичом – учтите это при определении ширины ростверка.

Перед монтажом опалубки сделайте обноску – при помощи шнуров разметьте все оси будущего строения (как сделать разметку фундамента под дом своими руками). Делать это надо обязательно потому, что при бурении и заливке свайных опор их точное расположение по осям выдержать трудно. Но ростверк должен быть выполнен с соблюдением перпендикулярности и параллельности всех его сторон. Иначе и стены дома встанут вкривь и вкось.

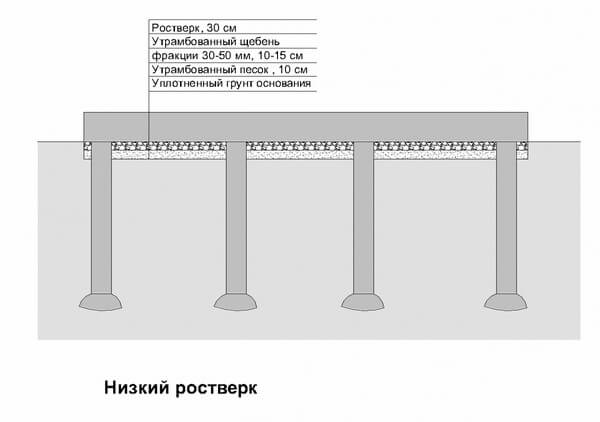

Схема устройства ростверка фундамента ТИСЭ.

Схема устройства ростверка фундамента ТИСЭ

Ростверк армируется по низу. Арматурную сетку необходимо связать со стержнями, выпущенными из оголовков свай. Заливку следует производить за один раз – в теле железобетона не должно быть швов.

Видео о фундаменте ТИСЭ.
