Как сделать свайно — винтовой фундамент своими руками

Ленточные и столбчатые фундаменты, популярные еще недавно в индивидуальном строительстве, постепенно сдают позиции под натиском новых технологий.

Современные частные застройщики по достоинству оценили преимущества свайно–винтового фундамента: своими руками его можно возвести намного быстрее и с наименьшими трудозатратами.

Технология строительства

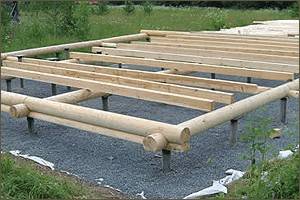

Пример строительства винтового фундаментаУспех возведения винтового фундамента зависит от четкого соблюдения технологического процесса.
Весь объем работ состоит из пяти основных этапов:

  • проектирование;
  • подготовка площадки;
  • монтаж винтовых свай;
  • обвязка свай (устройство ростверка).

Проектирование

Данный этап большинству строителей-любителей покажется самым сложным. Ведь в его объем входит не только план расстановки свай, но и их подбор в соответствии с нагрузкой.

Под понятием «нагрузка» подразумевается общий вес всех строительных материалов, из которых построен дом.

Однако вес надземной части здания – это еще не вся нагрузка, которую принимают на себя сваи: в зимний период к нему добавляется вес снежного покрова и силу ветра.

Снеговую и ветровую нагрузки рассчитывать не надо – достаточно покопаться в строительных справочниках или открыть СНиП «Нагрузки и воздействия». В них содержатся таблицы, в которых указаны нормативные нагрузки по регионам России.

Например, для средней полосы они составляют:

  • снеговая – 120 кг/кв. м;
  • ветровая – 32 кг/кв. м.

Если вы строите дом со скатной крышей с уклоном 30°, вам надо умножить снеговую нагрузку на коэффициент 0,7. В результате вы получите 120 х 0,7 = 84 кг/кв. м.

Направление и интенсивность ветра тоже непостоянны, поэтому и ветровая нагрузка рассчитывается с учетом двух коэффициентов:

  • ветрового изменения – 0,65;
  • аэродинамического – 0,7.

Умножив нагрузку при максимальном ветре на оба коэффициента, вы получите цифру 14,6 кг/кв. м.

Если дом строится в другом регионе, то вам придется оперировать табличными данными, присущими ему.

Таким образом, сложив три величины: собственный вес постройки, снеговую и ветровую нагрузки – вы получите полную нагрузку на сваи.

Что делать, если на руках нет результатов геологических исследований грунтов

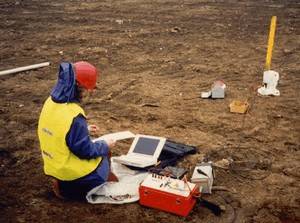

Геологические исследования грунтаПо правилам расчет винтовых свай проводится с учетом свойств грунта на участке, узнать которые можно только посредством геологических исследований. Это самый сложный вопрос для большинства застройщиков, взявшихся за установку свайно — винтового фундамента своими руками.

Читайте также:   Плюсы и минусы свайно-винтового фундамента

Без привлечения специалистов исследовать грунты невозможно, а стоит такая работа дорого. Если повезет, можно добыть данные по грунтам у владельцев соседних участков.

Обобщая опыт возведения построек на сваях, можно сделать вывод: для монтажа винтового фундамента под деревянный дом своими руками используют стволы диаметром 108 мм с лопастями диаметром 300 мм.

Как определить длину сваи

Вид винтовых свайЕсли у вас имеется полноценный рабочий проект, длина сваи в нем указана. Без проектной документации и геологии определить необходимую длину можно только опытным путем.

Придерживайтесь следующих правил:

  • свая должна опираться только на плотный слой грунта;
  • она должна выступать на полметра над уровнем земли;
  • винт должен быть погружен ниже глубины промерзания грунта.

Определить, дошла ли свая до плотного слоя, легко: в месте установки рычага в ствол сваи ее тело начинает деформироваться. При достижении этого момента вкручивание сваи следует прекратить.

Расчет количества свай

Заключительным этапом проектных работ является определение количества винтовых свай. Для этого полную нагрузку от постройки надо разделить на несущую способность одного винта.

Полученное количество распределяется на плане здания.
При этом следует соблюдать условие: расстояние между сваями не должно превышать 2,5-3 метра.

Учтите, что каждый узел и угол стен должен опираться на сваю.

Строительные работы

Пример работ по монтажу винтового фундаментаНа основании расчета винтовой фундамент своими руками монтируется в следующем порядке:

  • на участке при помощи колышков размечаются места установки свай;
  • под каждую сваю выкапывается небольшая лунка глубиной 100-150 мм. Ее диаметр — на 20-30 мм больше диаметра лопасти. Опытные строители обходятся без углублений, но тогда приходится увеличивать усилие вкручивания винта на начальном этапе;
  • свая устанавливается на место и вкручивается при помощи рычагов. Периодически через 3-4 витка проверяется ее вертикальность. Отклонение от вертикали — не более 1,5-2 градусов;
  • после установки всех свай производится выравнивание выступающих частей по горизонту. Данную операцию нельзя производить путем вывинчивания некоторых свай: это является грубейшей ошибкой, которая приведет к потере устойчивости фундамента. Используя горизонтальный уровень, стволы винтов подрезаются болгаркой до нужной высоты. Все имеющиеся на стволе отверстия и пазы срезаются в обязательном порядке;
  • после выравнивания свай приступают к бетонированию. Бетонной смесью заливают полость сваи до самого верха. Данная операция нужна не только для увеличения жесткости ствола, но и для предотвращения коррозии изнутри.
Читайте также:   Об армировании ростверка свайного фундамента

Обвязка винтовых свай

Обвязку свай можно произвести брусом или швеллером. Но последний вариант малопригоден для небольших строительных площадок. Поэтому наиболее рационально в индивидуальном строительстве использовать брус.

Посадка бруса на резьбу

Ростверк свайно - винтового фундамента из деревянного брусаПрежде чем приступать к обвязке, необходимо обработать дерево антисептиком, а оголовки свай проложить пропитанный олифой рубероид. Учтите, что ширина бруса должна в два раза превышать диаметр сваи.

Далее работа производится в таком порядке:

  • балки размечаются, в местах стыков производится распил (у одного элемента отпиливается верхняя, у другого – нижняя часть) В углах брусья соединяются методом «шип-паз»;
  • подготовленные части обвязки укладываются на оголовки свай;
  • к оголовкам свай обвязка крепится при помощи анкерных болтов. Деревянные элементы в местах стыков крепятся саморезами.

Углы ростверка можно дополнительно скрепить стальным уголком, это значительно повысит прочность конструкции.

Утепление винтового фундамента

Вид утепленного винтового фундаментаСущественным недостатком винтового фундамента является отсутствие капитального цоколя. Эта конструктивная особенность не только придает зданию вид «подвешенности, но и позволяет ветру «гулять» под полами.

Поэтому в таком виде дом оставляют крайне редко: обычно по периметру здания монтируется конструкция, имитирующая цоколь.

Благодаря такому шагу дом приобретает привычный вид, и появляется возможность уменьшить теплопотери через пол за счет установки утеплителя. Как утеплить свайно — винтовой фундамент своими руками?

Для этого необходимо выполнить следующее:

  • произвести гидроизоляцию ростверка и выступающих частей стволов при помощи водостойкой мастики;
  • по периметру дома смонтировать каркас, закрывающий зазор между низом стены и поверхностью земли;
  • через несколько дней (не менее семи) после гидроизоляции можно приступать к монтажу теплоизоляционных плит. В продаже имеется много видов утеплителей, но наиболее дешевым является пенополистирол (пенопласт). Монтируются пенополистирольные плиты по технологии, указанной производителем. В процессе производства работ необходимо обеспечить гарантированный зазор между низом утеплителя (а затем – и между низом отделочного материала) и отмосткой;
  • теплоизоляционные плиты необходимо защитить от внешних неблагоприятных воздействий. Для этого устраивается декоративная отделка: обшивка сайдингом, например, или декоративное оштукатуривание. Можно цоколь обложить декоративным кирпичом.

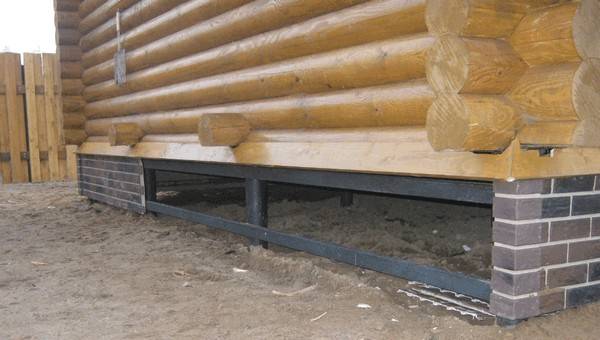

Утепление свайно - винтового фундамента декоративными плитами

Утепление свайно — винтового фундамента своими руками можно сделать более эффективным, если внутреннее пространство под полом засыпать керамзитом или грунтом.

Технология свайно — винтового фундамента настолько проста, что выполнить ее может любой неподготовленный домашний мастер. Главное – тщательно выполнять каждую операцию и не пренебрегать советами специалистов.

Видео об установке винтового фундамента.
