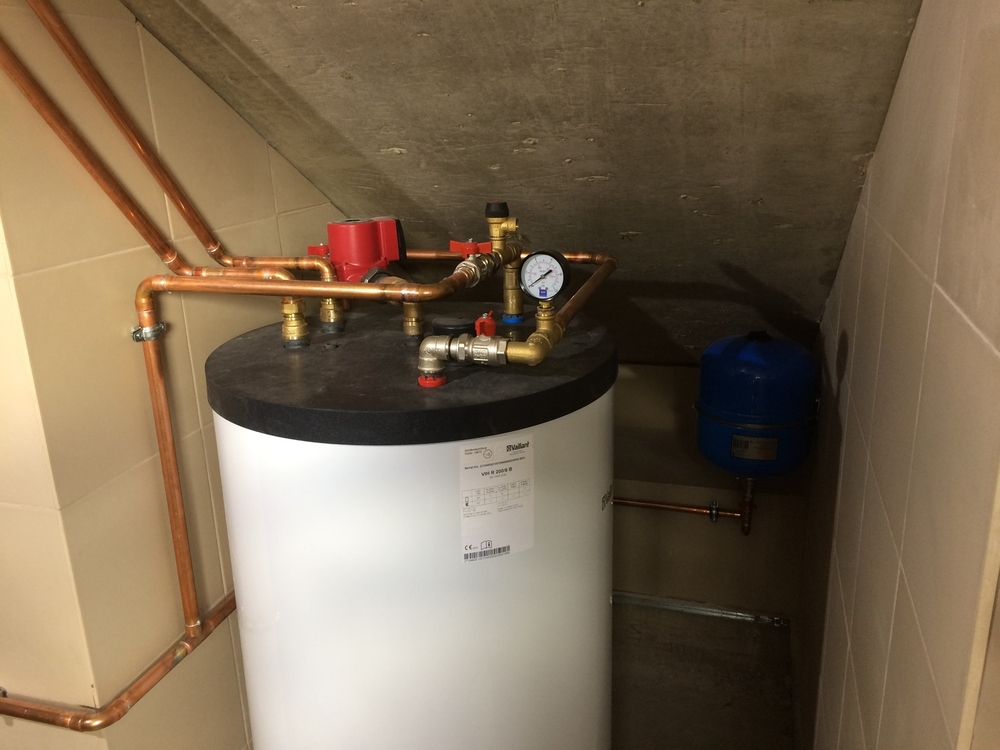

Бойлер косвенного нагрева

Бойлеры косвенного нагрева – это накопительные водонагревательные приборы, которые, в отличие от бойлеров прямого нагрева (газовых, электрических) не имеют собственного водонагревательного элемента.

В качестве последнего выступает внешнее устройство – отопительный прибор или система.

Это обеспечивает экономию энергоресурса: зачем нагревать воду отдельно, затрачивая газ или электричество, если можно для подогрева использовать работу отопительного прибора (котла либо центральной системы отопления)?

Устройство, принцип работы

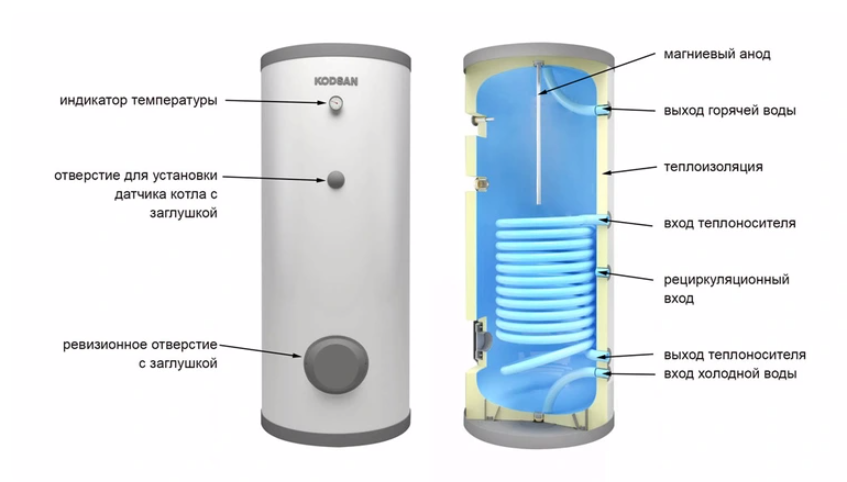

Устройство бойлера косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла).

Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно.

К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Плюсы и минусы

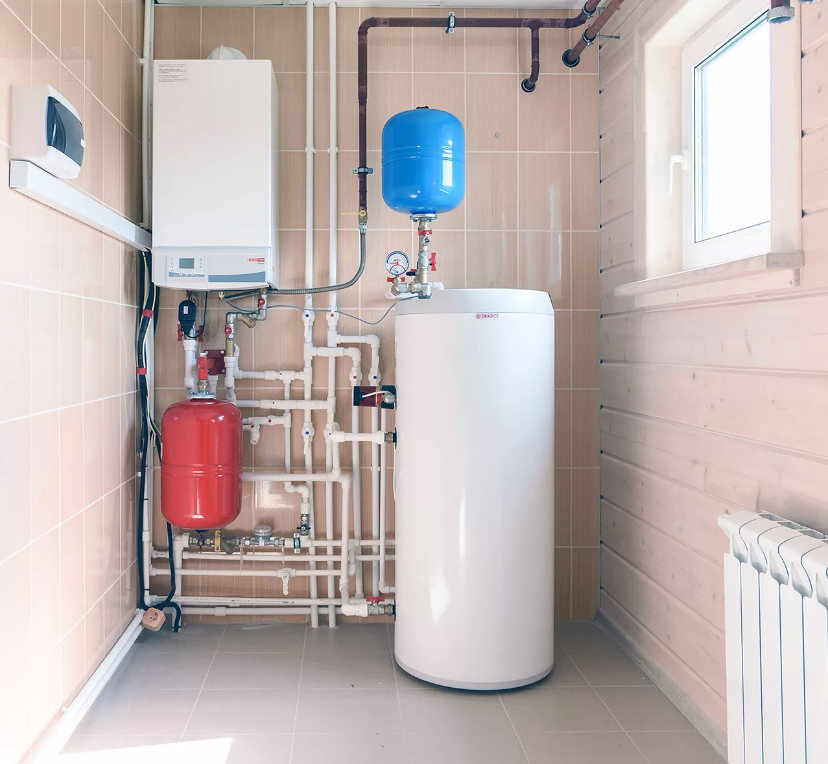

Бойлер косвенного нагрева

Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями.

Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

  1. Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.
  2. Долговечность. У бойлеров отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник обрастает накипью намного медленнее и это не представляет для него особой опасности.
  3. Использование такого бойлера является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.
  4. Он наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла.

Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла.

Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Типы и разновидности

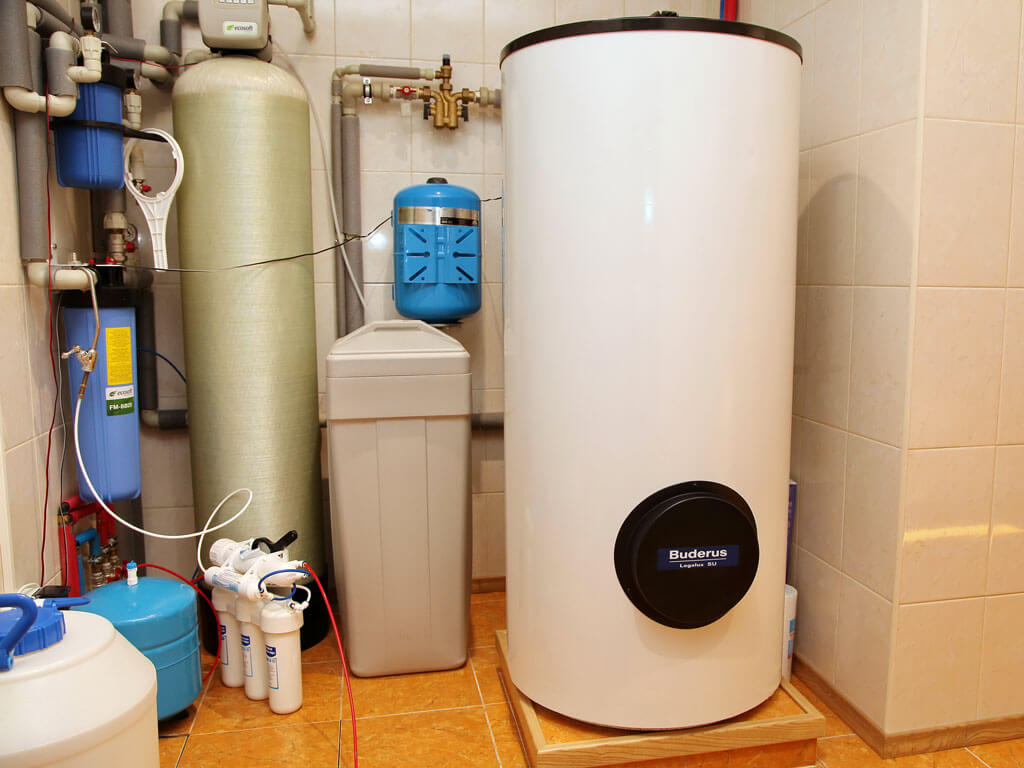

Бойлер

Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем.

От количества витков на его спирали зависит скорость нагрева воды.

Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.

Система работает так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров.

В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.

Разновидности бойлера КН

По месту размещения:

Настенный

Настенный бойлер косвенного нагрева

Обычно, это прибор небольшого размера с литражом до 200 л.

Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут).

Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.

Напольный

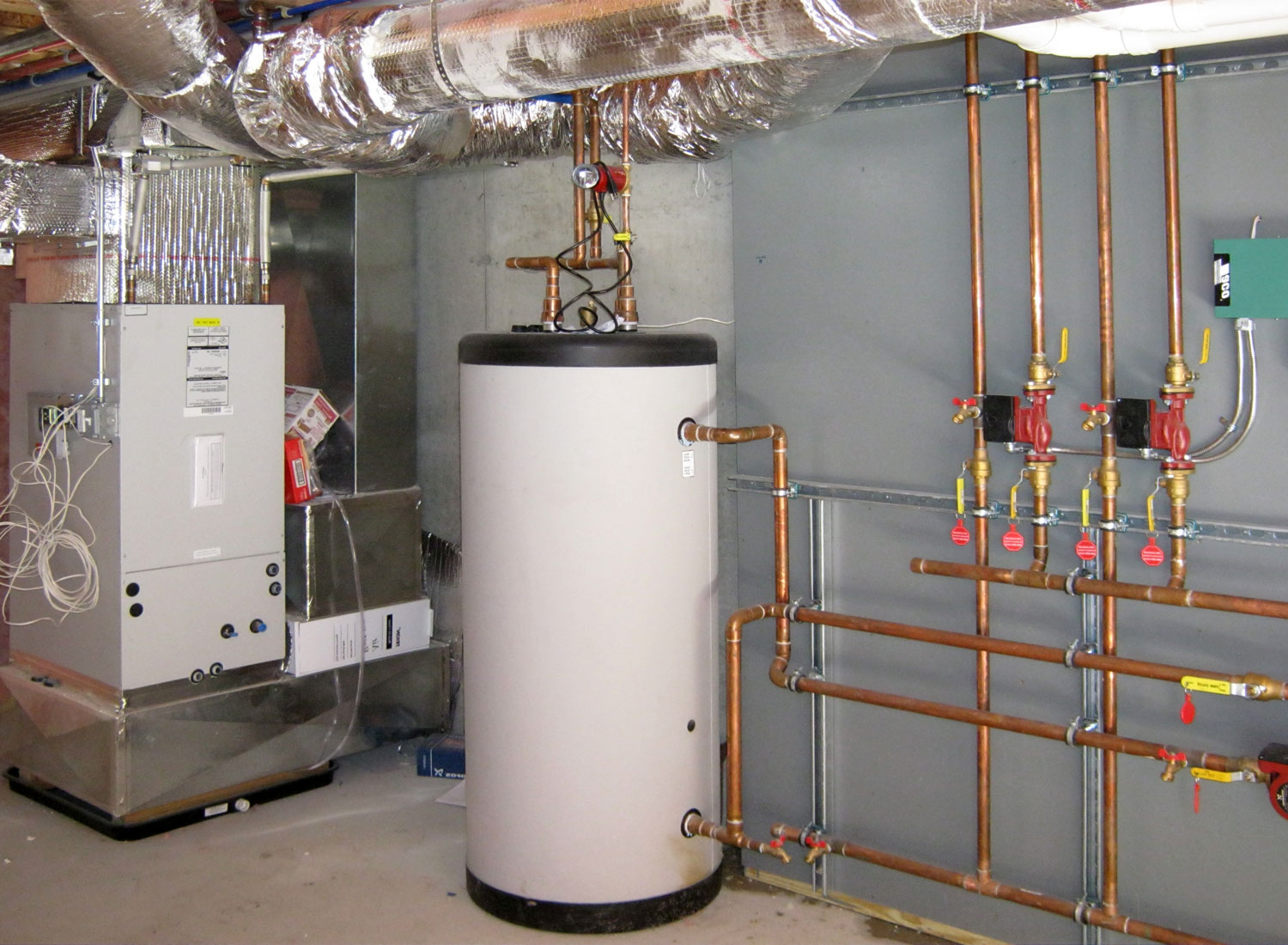

Напольный бойлер

Вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – обустроить котельную.

Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.

По форме бака:

Горизонтальный

Горизонтальный бойлер

Занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.

Вертикальный

Экономит свободное пространство, но весьма ограничен по вместительности.

В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.

Как выбрать?

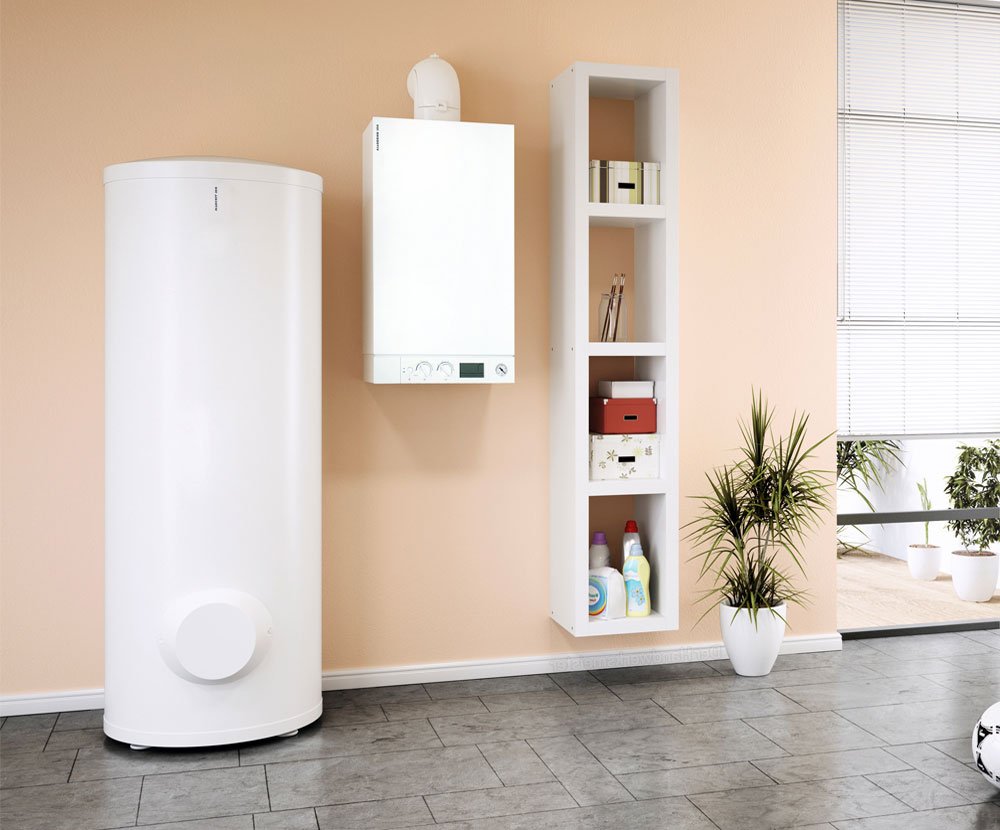

Бойлер косвенного нагрева в доме

Основным отличием бойлера от традиционного водонагревателя является емкость бака.

Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки.

Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Читайте также:   Как подключить посудомоечную машину к водопроводу и канализации

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек.

Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части.

Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой.

В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем.

В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Как подключить?

Перед подключением к теплоносителю важно подобрать подходящую схему для монтажа прибора. Рассмотрим самые распространенные варианты.

Общие принципы установки прибора

Монтировать бойлер необходимо на подготовленную ровную поверхность в непосредственной близости от котла. Подвесные модели крепятся на бетонную или кирпичную стену, на одном уровне или немного выше отопительного котла.

Для напольного прибора – следует выровнять по уровню участок, отведенный под размещение бака (если пол критично неровный, можно сделать подставку в виде подиума).

Сама обвязка БКН предназначена для подключения устройства к двум системам – водоснабжения и отопления. Для этого на корпусе имеются специальные патрубки.

Бойлер косвенного нагрева
В группу безопасности бойлера косвенного нагрева входит обратный и сбросной клапаны, которые защищают систему от повышенного давления и утечки горячей воды

Принципы присоединения:

  1. Холодная вода с системы водоотвода должна поступать в нижнюю часть бака, а горячая – выходить из верхней.
  2. На входе холодной воды следует установить обратный клапан, который предупредит утечку горячего потока из бойлера в случае снижения давления в системе.
  3. Посередине прибора может быть расположена точка для подвода рециркуляции.
  4. Когда включается нагревательный контур, движение теплоносителя должно осуществляться сверху вниз. То есть, труба с горячей водой заводится в верхний патрубок, а труба с остывшей – выходит снизу.
  5. Все патрубки нужно снабдить кранами с накидными гайками, чтобы обеспечить себе возможность отключения бойлера, например, на случай замены прибора или ремонтных работ.

Благодаря этой схеме достигается максимальный КПД прибора, поскольку циркулирующий в змеевике теплоноситель подогревает воду в верхней части бака, отдает остаток тепла низкотемпературным слоям и поступает для нового нагрева в котел.

Схемы подключения БКН к источнику

Чтобы правильно выбрать схему присоединения бойлера к системе отопления, необходимо учитывать возможности уже имеющейся разводки и место установки нагревательного прибора.

Существует несколько решений:

Вариант 1

Самая распространенная схема для постоянного пользования горячей водой – подключение через трехходовой клапан. Она предполагает наличие двух отопительных контуров – основного и отдельного для БКН.

Для этого на подвод горячей воды врезается циркуляционный насос, а после него устанавливается трехходовой клапан, который управляется термостатом бойлера.

Работает схема так: когда температура воды в бойлере падает ниже заданной отметки, по сигналу термостата клапан переключает систему на нагрев накопительной емкости, а после достижения нужного показателя – отправляет поток циркулировать по общедомовому контуру.

Бойлер косвенного нагрева
Для корректной работы трехходовой схемы важно отрегулировать данные термостата, чтобы запрограммированная для бойлера температура не была установлена ниже, чем в терморегуляторе котла (+)

Вариант 2

Установки двухнасосной системы – схему целесообразно использовать, если нет необходимости в постоянных и больших объемах горячей воды. Например, бойлер установлен в загородном доме и используется только по выходным.

В этом случае БКН и отопительный котел подключаются параллельно, и потоки теплоносителя будут перемещаться по двум магистралям.

Для принудительного движения воды устанавливается два насоса: на отопительном контуре и трубе подачи для бойлера.

Нагрев осуществляется при помощи термостата, который временно отключает радиаторное отопление, направляя весь ресурс системы к бойлеру.

Бойлер косвенного нагрева
По двухнаносной схеме контур отопления будет отключаться на время работы бойлера, но за те 30-60 минут, что необходимы для нагрева бака «с нуля», радиаторы не успеют критично остыть (+)

Вариант 3

Для помещений, где используется многоконтурная система отопления, например, в дополнение к радиаторам установлен теплый пол, применяют гидравлический распределитель.

Гидрострелки перераспределяют давление на отдельных участках контура и обеспечивают бесперебойное движение теплоносителя даже без помощи циркуляционных насосов.

Бойлер косвенного нагрева
Без инженерного опыта такую сложную схему вряд ли получится сделать самому – чтобы предусмотреть массу нюансов и наладить бесперебойную работу системы, лучше обратиться к профессиональным проектировщикам (+)

Без гидроколлектора в многоконтурной системе может выйти из строя насосное оборудование и даже случиться тепловой удар с повреждением радиаторов.

Система возвратной циркуляции

Если в бойлере предусмотрен третий вход, к нему можно подсоединить систему рециркуляции. Для этого в точку рециркуляции на корпусе прибора заводится закольцованный контур.

Бойлер косвенного нагрева
Поток воды находится в постоянном движении благодаря работе циркуляционного насоса, поэтому мгновенно доставляет теплую воду к точке потребления (+)

Для реализации схемы понадобится смонтировать дополнительный контур и установить такие элементы:

  1. Обратный клапан на входе в нагреватель.
  2. Автоматический воздухоотводчик, защищающий насос от проникновения воздуха перед запуском.
  3. Предохранительный клапан, который убережет от перепадов давления.
  4. Мембранный расширительный бак, в который будет уходить излишек воды при повышении давления в системе. Учтите, что емкость резервной емкости должна быть не меньше 1/10 объема самого БКН.

Если же в устройстве бойлера косвенного нагрева не предусмотрен патрубок для рециркуляционного контура, можно сделать врезку возвратной линии в трубу холодной воды и установить насос.

Тогда подключение осуществляется по нижеприведенной схеме.

Бойлер косвенного нагрева
Выбор схемы обвязки с возможностью рециркуляции или без нее должен основываться на конструкции БКН и системы отопления, а также мощности оборудования (+)

Подключение по возвратной схеме обеспечивает бесперебойную подачу горячей воды – то есть, не нужно будет ждать, пока теплоноситель прогреет воду в баке.

Возможные ошибки при подключении

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Читайте также:   Как сделать водопровод из полипропилена своими руками

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

  • отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
  • важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Цена

Бойлер косвенного нагрева

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями.

Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели.

Вот лишь некоторые факторы влияющие на ценообразование:

  1. Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
  2. Материалы присутствующие в продукции и качественный показатель исполнения бака.
  3. Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
  4. Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
  5. Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
  6. Функциональные возможности. Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2020 года, цена за конструкцию бойлера косвенного нагрева иностранного производства, с объемом от 100 литров формируется в районе 50-90 тыс. руб.

Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Лучшие модели

V=150 л:

De Dietrich BP 150

De Dietrich BP 150

De Dietrich BP 150 – цилиндрический водонагреватель, состоящий из покрытого стеклокерамикой бака, магниевого анода, термометра, бокового фланца и пенополиуретановой теплоизоляции толщиной 5,0 см – материал не содержит хлорфторуглеродов, что свидетельствует о соответствии высоким европейским требованиям.

Достигает максимальных значений: разогрева воды – до +90 °С; входного давления – 6 атм; мощности теплообменника – 33 кВт.

В каждый час способен подавать до 220 л. При высоте почти в 1,0 м и весе в 88,8 кг крепится к полу в вертикальном положении. Опорожнение емкости располагается в нижней части корпуса.

Достоинства:

  • усовершенствования, касающиеся автоматической настройки тока, практически решили проблему коррозии;
  • прибор не нуждается в дополнительном техническом обслуживании;
  • поскольку между баком и пенополиуретаном находится полиэтиленовая пленка, «скорлупу» при необходимости всегда можно легко демонтировать;
  • высокое качество жидкости, экономичность, надежность;
  • экологичность, удобный дизайн.

Недостатки: отсутствуют.

Baxi Premier plus 150

Baxi Premier plus 150

Baxi Premier plus 150 (второй снизу на фото) – модель с напольным / настенным способом крепления.

Мощность теплообменника составляет 30 кВт; вода нагревается до температуры +65 °С; на входе давление не превышает 7 бар; производительность в минуту равна 12,3 л. Также подача доступна через ТЭН мощностью 2,7 Вт – у него эффективность: до +45 °С за 2 ч 37 мин.

Кроме того, предусмотрен контур рециркуляции – с его помощью в максимально удаленную точку жидкость поступает в кратчайший срок, причем необходимой температуры.

Аппарат совместим с котлами всех типов, установленных в любом рабочем положении.

Достоинства:

  • в емкости устроены 2 термостата: один – для обеспечения безопасности; другой – для поддержания стабильной температуры;
  • за 15 мин нагрева вода достигает +45 °С;
  • теплообменник устроен по высокоэффективной технологии «змеевик в змеевике»;
  • устойчивость бака обеспечивается опорой жесткости, а удобство переноски – встроенными нишами;
  • прочность, экономичность, высокая производительность;
  • небольшой вес, комфортность.

Недостатки:

  • датчик температуры может не подойти для котла;
  • немалая цена.

Только высокие оценки, если не учитывать мелочи. Пользователи посчитали, что прибор, причем дорогой, себя «оправдает» примерно лет через 5 после покупки.

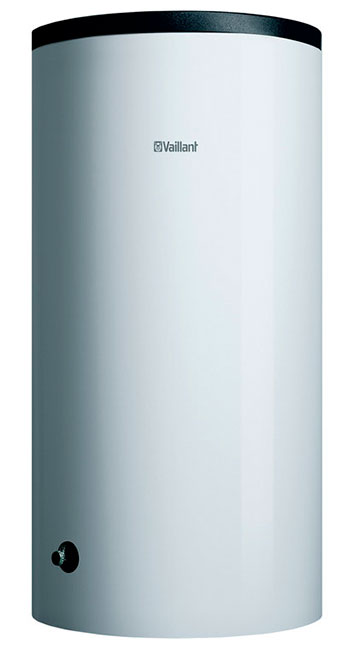

Vaillant VIH R 150

Vaillant VIH R 150

Vaillant VIH R 150 – накопительный прибор косвенного типа с эмалированной изнутри емкостью, магниевым анодом, термометром, обратным клапаном, спиралью, сливным вентилем и утеплителем без хлоро-, фторо-, углеродных соединений.

Температура максимум составляет +85 °С; мощность равна 26 кВт; за 0,23 ч нагрев жидкости достигает +65 °С.

При напольной установке с верхней подводкой используются штуцеры для теплоносителя и ГВС Ø20 мм. Возможны комбинации с централизованным горячим водоснабжением или котлами iroVIT и atmoVIT.

Достоинства:

  • наличие ножек, которые регулируются по высоте;
  • циркуляция теплоносителя;
  • прекрасное сочетание с настенными газовыми котлами;
  • эстетичный и лаконичный белый цвет.

Недостатки:

  • существенные не выявлены.

Добротный прибор, четко работающий по инструкции. После открытия крана или смесителя горячая вода поступает без задержек. Со временем и по ходу эксплуатации проблемы не наблюдаются.

V=300 л:

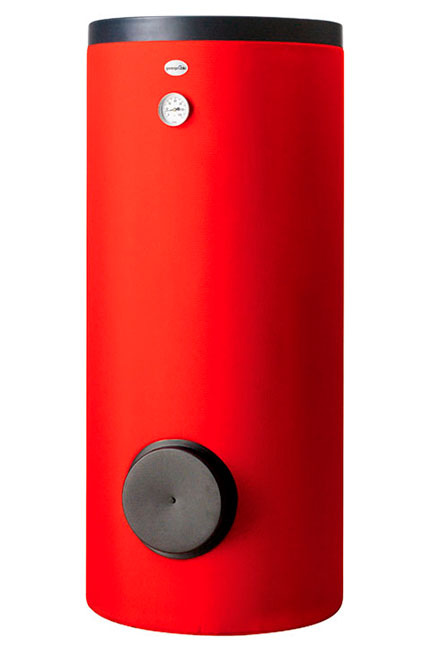

Gorenje KGV 300-1

Gorenje KGV 300-1

Gorenje KGV 300-1 – накопительный бойлер косвенного типа, рассчитанный на вместимость 280 л, температуру подготовленной жидкости до +85 °С, мощность 42,7 кВт, давление до 6 бар, несколько точек водоразбора.

В наличии термометр, предохранительный клапан, защита от перегрева, магниевый анод. Изнутри бак покрыт эмалью в 2 слоя. Поскольку конструкция весит 134 кг, установка исполняется напольная вертикальная.

В холодный период года для удобства и экономии средств прибор подключается напрямую к системе отопления. В конструкции предусмотрено подключение солнечных коллекторов.

Достоинства:

  • возможность использования альтернативных источников энергии;
  • большая толщина теплоизоляционного слоя (около 5,7 см) способствует
  • поддерживанию нужной температуры;
  • экологичность – полиуретан не содержит фреонов;
  • экономичность, высокая производительность;
  • возможность выбора цвета.

Недостаток:

  • неудобства в летний сезон – необходимо следить за экономичным режимом работы.

У пользователей аппарат ассоциируется с термосом – вода быстро нагревается, долго остывает. «Просто фантастическая вещь».
