Как отрегулировать пластиковые окна?

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания.

Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. В данном случае вам поможет регулировка пластиковых окон.

Когда нужна регулировка?

Пластиковые окна на кухне

Конечно, проводить регулировку окон ПВХ своими руками нужно по мере необходимости. Как только возникла определенная проблема, следует сразу же искать способы её устранения.

Даже при правильной первоначальной «калибровке» в дальнейшем могут возникнуть проблемы. Они связаны с неправильной техникой эксплуатации, деформацией крепежных элементов, нарушениями структурной целостности, герметичности и т.д.

Какие проблемы можно устранить, используя самостоятельную регулировку окон ПВХ:

    1. Продувание. В случае, если из-под утеплителя начинает ощущаться легкий сквозняк, то достаточно провести самостоятельную настройку прижима створки.
    2. Нижняя часть створки провисла и при открывании задевает раму. Данная проблема очень распространена и возникает в тех случаях, когда провисают створки окна. Для решения данной проблемы достаточно воспользоваться горизонтальной или вертикальной регулировкой подъема створки.
    3. Средняя часть створки при открывании цепляет раму. Как правило, причина кроется в горизонтальном или вертикальном смещении створки. Как и в предыдущем случае, разрешить ситуацию поможет калибровка подъема створки.
    4. Болтается ручка. Проблемы с фурнитурой возникают постоянно. Проблема решается за несколько минут — всего лишь пластина, находящаяся под заглушкой, проворачивается на 90 градусов и затягивается винтами с помощью подходящей отвертки.
    5. Ручка не поворачивается или поворачивается с трудом. Причина заключается или в опускании створки, или же в недостатке смазки. Для решения проблемы необходимо смазать все движущиеся элементы, после чего снять заглушку и с помощью отвертки определить, где ход движущегося ролика неправильный. После определения проблемы проводится затягивание винтов все той же отверткой.
Как отрегулировать пластиковые окна?
Болтающуюся ручку можно починить отверткой

Совет: Если вы не можете самостоятельно и точно определить причину, необходимо обратиться за помощью к мастеру.

Все же лучше заплатить за незначительный ремонт, чем заменять сломанные детали металлопластиковой конструкции.

Как отрегулировать самостоятельно?

Необходимые инструменты

Инструменты для регулировки окон

Для того, чтобы пластиковые окна можно было отрегулировать самостоятельно, понадобится немного инструментов.

Настройка проводится с использованием:

  • Набор шестигранников (обязательно должен быть в комплекте шестигранник на 4 мм);
  • Крестообразные и звездчатые насадки на отвертку (как правило, на них должна идти маркировка «Т» или «ТХ»);
  • Крестообразная отвертка 3 или 4 размера;
  • Пассатижи;
  • Универсальный аэрозоль WD-40 и обычное машинное масло.

В основном используется только шестигранник, который в быту носит название мебельного ключа. Это небольшой металлический шестиугольный стержень Г-образной формы, который для удобства в работе может быть выполнен в S-образной форме.

Звездчатые насадки необходимы для работ с определенными моделями фурнитуры, поэтому лучше взять несколько подобных насадок.

Как правило, фурнитура крепится мастерами обычными шурупами и крестообразной отверткой, поэтому для её регулировки и понадобится последняя.

Значительно упрощается процесс регулировки в том случае, если нарушилась работа раздвижных окон. В таком случае все работы сводятся к настройке роликовых кареток, предназначенных для крепления створки.

Главные точки

Точки для регулировки окон

Всего на окне существует пять точек регулировок, которые помогают провести правильные настройки.

Рассмотрим подробнее каждую из этих точек:

  1. Точка настройки положения створки по вертикали — находится в нижней петле;
  2. Нижний угол створки по горизонтали также регулируется в области нижней петли;
  3. Верхняя часть створки регулируется по горизонтали в области верхней петли;
  4. Настройка силы прижима створки производится в области эксцентриковой запорной цапфы;
  5. Другой способ регулировки силы прижима створки — это настройка в области нижней запорной цапфы.

С помощью всех вышеперечисленных точек можно осуществлять калибровку всех существующих положений окна.

Как правило, все производители выпускают стандартные модели окон, поэтому если ваши металлопластиковые стеклопакеты делались не по индивидуальному заказу, то никаких сложностей в определении каждой точки регулировки не будет.

Совет: Сразу же после того, как вы найдете данные точки, проверьте их на отсутствие деформации — в таком случае необходимо будет сразу же обратиться к мастеру.

А если обнаружится мусор, необходимо удалить его и попробовать повторно провести действие, которое до этого выполнялось с трудом.

Инструкция по регулировке

Как правильно регулировать пластиковые окна и как это сделать самостоятельно? Необходимо помнить, что существуют разные модели окон.

Они предусматривают наличие разной фурнитуры, стеклопакетов и прочностью.

Читайте также:   Что выбрать - пеноблок или газоблок?

Мы постарались обобщить все существующие варианты и вывести общие особенности, которые позволяют настраивать окна.

По горизонтали

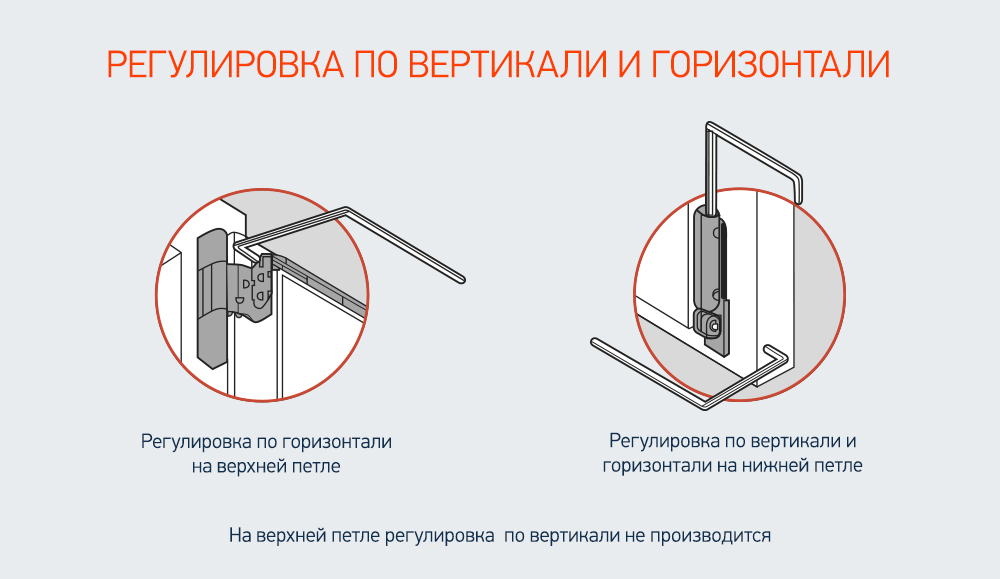

Регулировка окон ПВХ по горизонтали и по вертикали

Для сдвига рамы или устранения незначительного скоса необходимо использовать горизонтальную регулировку, которая проводится с помощью нижней и верхней петли. В самих петлях имеются специальные отверстия под шестигранник.

Нижняя петля позволяет проводить настройку как с внешней, так и со внутренней стороны (соответственно, можно настраивать открытое или закрытое окно).

В результате вращения ключа по часовой стрелке будет происходить затягивание створки с петлей.

В результате этого действия низ окна, который находится на противоположной стороне от петли, будет подниматься.

Соответственно, при вращении против часовой стрелки нижняя часть окна будет опускаться.

Горизонтальная регулировка пластиковых окон самостоятельно может проводиться и в области верхней петли, в результате чего уже будет регулироваться верх створки, но делать это нужно исключительно при открытом окне.

Следует отметить, что сдвиг осуществляется в пределах 2 мм.

По вертикали

Металлопластиковые окна можно откалибровать по вертикали с помощью нижней навесной петли. Для этого действия необходимо открыть заглушку, чтобы обеспечить свободный доступ шестигранника.

Створка начнет подниматься при вращении шестигранника по часовой стрелке, в обратном направлении створка начнет опускаться. Как и в случае горизонтальной регулировки, диапазон сдвига составляет 2 мм.

Прижима створки

Используется тогда, когда наблюдается продувание из ПВХ-окна. Качество прижима можно проверить следующим образом: к закрытому ПВХ-окну подносится зажженная спичка и наблюдается движение пламени.

Если оно отклоняется в сторону, то в окне имеется щель.

В данном случае прижим регулируется с помощь эксцентриков, которые располагаются по периметру фурнитуры (этим способом проводится регулировка пластиковых окон на зиму).

В результате поворота ручки они заходят за прижимные площадки. Поскольку настройка не представляет особых проблем, её также можно выполнить самостоятельно.

Как отрегулировать пластиковые окна?
Регулировка прижима створки производится с помощью эксцентриков (цапф)

Створка будет прижиматься к раме в том случае, если эксцентрик сдвинуть по часовой стрелке. Соответственно, при сдвиге эксцентрика против часовой стрелки, створка будет отходить от рамы.

На поверхности эксцентрика имеется небольшая полоска, с помощью которой можно определить степень сжатия створки и рамы. Чем ближе данная полоска прилегает к уплотнителю, тем сильнее прижата створка.

Как отрегулировать пластиковые окна?
Схема регулировки цапф на пластиковых окнах

Диапазон регулировок находится в пределах 1-2 мм. Допускается более или менее сильный прижим створки в разное время года — летом можно её ослабить, а зимой затянуть сильнее.

Делается это для обеспечения подачи воздуха — в летнее время будет проходить больше воздуха, а в зимнее — меньше.

Совет: Не следует сильно зажимать створку и раму. Это может привести к преждевременному износу уплотнителя.

Нижней петли

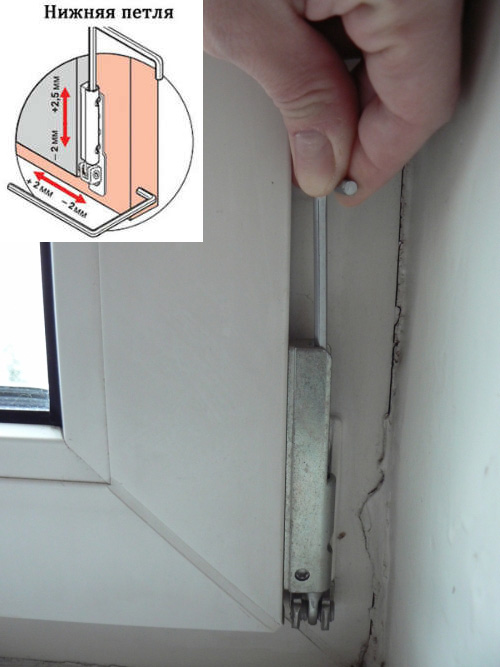

Регулировка нижней петли окна

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли.

Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается.

Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку.

Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх.

Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео:

Верхней петли

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°.

Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле.

Читайте также:   Как вычислить площадь комнаты?

Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм.

Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях.

Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

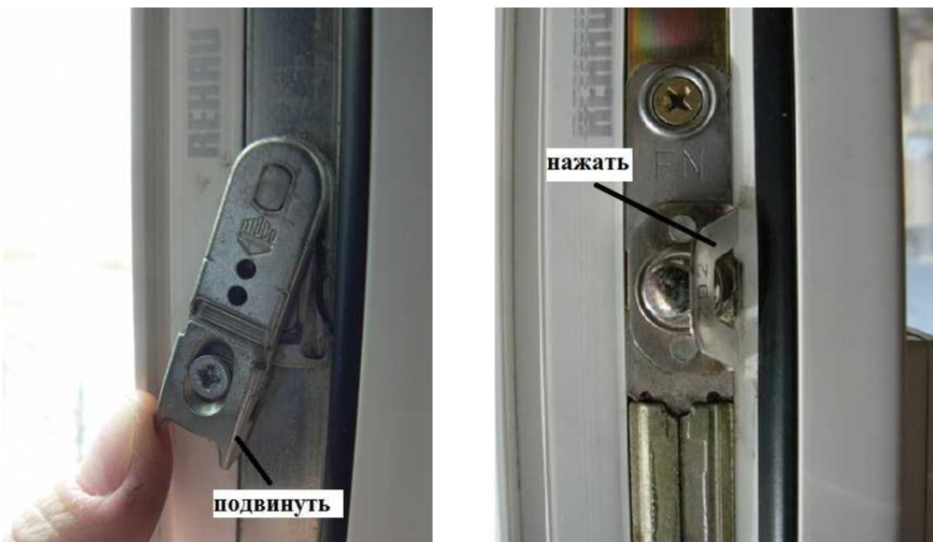

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто.

На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Как отрегулировать пластиковые окна?
Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов:

Не закрывается пластиковое окно

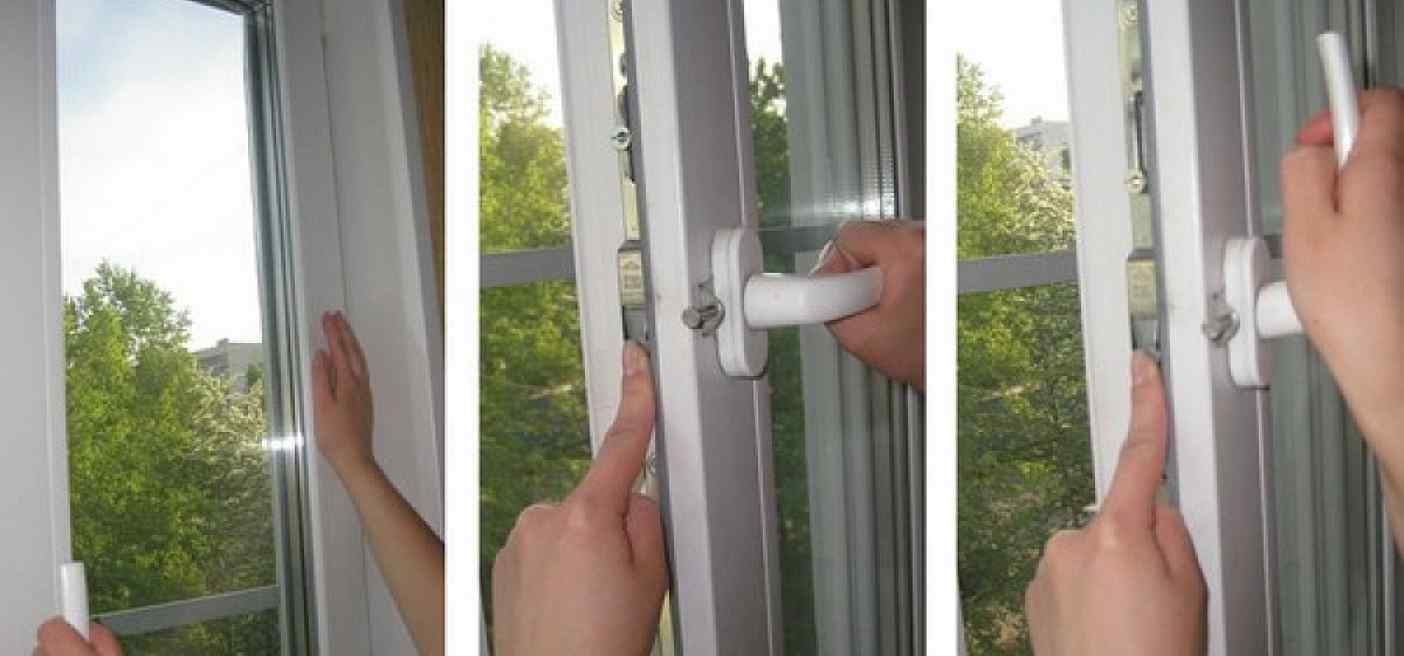

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается.

Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут.

Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика.

Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм.

Порядок действий такой:

  1. С той стороны, которую нужно подвинуть, снимается штапик (только один).
  2. Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.
  3. Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
    Линейку или лопатку вытаскиваете.
  4. Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать.

Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают.

Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

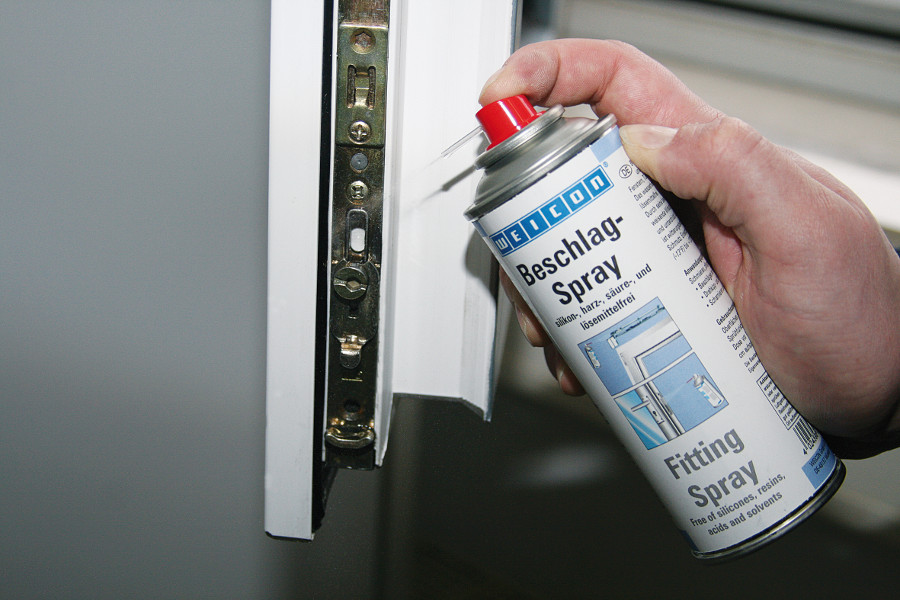

Смазка пластиковых окон

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор.

Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой.

Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Мы рассмотрели самые широко распространенные проблемы и методы их устранения.

Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).
