Что такое греющий кабель для водопровода

Использование греющего кабеля для водопровода даст уверенность, что вода в трубе не замерзнет. Ни глубокое расположение магистрали, ни теплоизоляционные материалы не дадут такой гарантии.

Типы кабеля

Греющие элементы выпускают следующих типов:

  1. Резистентного.
  2. Саморегулирующего.

Резистентный кабель

Стоит температуре трубы упасть до опасного показателя, как резистентная система включит обогрев.

Такой провод для подогрева водопровода продается недорого: от 120 руб./м. Но на этом его плюсы заканчиваются.

Зато имеются минусы:

  1. Кабель нельзя отрезать. Он используется той длины, которая куплена в магазине.
  2. Необходимо приобрести и подключить автоматику регулировки температуры.
  3. Существует риск перегрева кабеля. Он греется по всей длине одинаково, но магистраль может иметь холодные и теплые участки, требующие разной температуры нагревательного элемента.
  4. Опасность перехлеста. Если такое происходит, то кабель, как правило, перегорает.
  5. Расходуется много электроэнергии.

Саморегулирующий нагреватель

Электрический ток по этому нагревателю проходит постоянно, обеспечивая заданную температуру магистрали. Поэтому вода замерзнуть не может никак.

Преимущества саморегулирующего обогревающего кабеля для водопровода:

  • Отрезается любой длины и включается на обогрев магистрали.
  • Наращивается. Соединяются жилы двух кусков кабеля и изолируются термоусадочной муфтой.
  • Интенсивность нагрева автоматически подстраивается под температуру водопровода на каждом отдельном участке. Благодаря этому, более экономно используется электроэнергия, и вероятность перегрева кабеля сводится к нулю.

Недостаток саморегулирующего нагревательного элемента – высокая цена: от 175 руб./м.

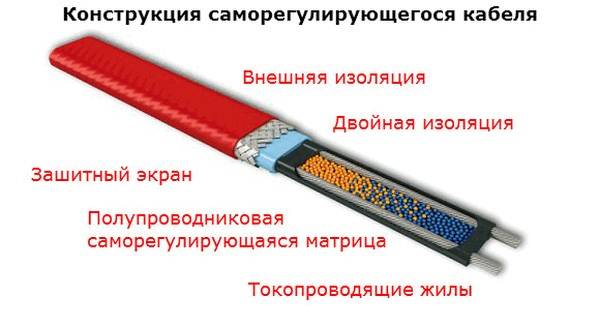

Схема устройства саморегулирующегося нагревательного кабеля.

Схема устройства саморегулирующегося нагревательного кабеля

Какой греющий кабель для водопровода лучше, решать вам.

Принцип работы

Резистентная система обогрева работает следующим образом. Нагревательный провод имеет постоянную величину сопротивления. Включение-выключение происходит от реле в диапазоне 5–15 °C.

Саморегулирующий кабель функционирует иначе. Основными элементами нагревателя являются два провода: фазный и нулевой. Они залиты полупроводниковым составом, который пропускает ток и нагревается. Полупроводник в зависимости от температуры меняет свое сопротивление: увеличивает при холоде (кабель начинает сильнее греться) и уменьшает, когда он теплый.

Подключение

Перед тем, как крепить кабель на трубопроводе, необходимо собрать систему обогрева и проверить ее (как сделать утепление труб водоснабжения в частном доме).

Схема подключения греющего кабеля.

Схема подключения греющего кабеля

Резистентный провод

Этот нагревательный провод для водопровода чаще продается в комплекте с силовым кабелем и вилкой. Но автоматику приходится подключать самостоятельно.

В разрыв силового кабеля нужно врезать регулятор. Он размыкает цепь при определенной температуре магистрали. Ее выдает датчик, связанный с регулятором отдельным проводом.

Читайте также:   Как в дом провести воду из скважины

Длина греющей части выпускается от 2 до 20 м.

Саморегулирующий кабель

В магазинах встречается оборудование для нагрева водопровода, которое уже готово к установке и использованию. Купив такое, вы не будете думать: «Как подключить греющий кабель для водопровода?» Вам останется его закрепить на магистрали и включить в розетку.

Но кабель еще продают с бухты на отрез. К такой покупке придется дополнительно приобрести силовой кабель, штепсельную вилку и выполнить сборку системы.

Процесс происходит так. С одного конца самогреющего кабеля для водопровода снимают изоляцию и полупроводниковый материал на длине 10–20 мм, оставив на виду две медные жилы. Третьим контактом станет оплетка, которая распускается и скручивается веревочкой 20–30 мм. Полученные три вывода соединяются с трехжильным силовым кабелем. Пристыковывается штепсельная вилка.

Обратный конец греющего элемента заглушается концевой муфтой.

Монтаж

Если вы проверили, что кабель работает при подаче на него электропитания, то пора приступать к монтажу. Нагревательный элемент можно разместить как снаружи, так и внутри, если этому не противоречит инструкция к товару.

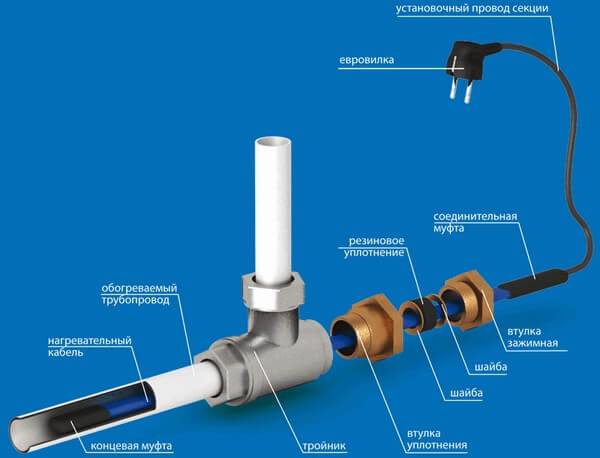

Схема монтажа греющего кабеля для водопровода.

Схема монтажа греющего кабеля для водопровода

Перед покупкой внимательно знакомьтесь с особенностями продукции: производитель иногда пишет, что устройство не предназначено для монтажа в трубе. Также указывается минимальная температура монтажа.

Внутреннее размещение

Перед монтажом греющего кабеля для водопровода внутри трубы убедитесь, что на нем нет внешних механических повреждений. В паспорте указывается, что товар годен для пищевого использования.

Чтобы выполнить монтаж греющего кабеля внутри трубы, она должна иметь тройник. Два вывода – для трубопровода, третий – для кабеля. Уплотнение осуществляется за счет герметизирующей муфты с резиновой прокладкой (автономная система водоснабжения частного дома).

Необходимо, чтобы обогреваемый участок был без запорной арматуры.

Преимуществом расположения нагревательного кабеля для водопровода внутри трубы является:

  • его возможность замены без рытья траншеи;
  • минимальные потери электроэнергии, поэтому нагревательный элемент подойдет небольшой мощности;
  • не требуется крепление.

Датчик фиксируется на наружной части трубы, сверху. Желательно подключаться к электросети через УЗО, чтобы обезопасить себя от короткого замыкания.

Схема греющего кабеля для водопровода внутри трубы.

Схема греющего кабеля для водопровода внутри трубы

Наружное крепление

Если кабель резистентный одножильный, то его нужно проложить от дома в конец магистрали и вернуть обратно. В одну сторону можно вести по левой стороне трубопровода, в другую – по правой.

Двужильный резистентный или саморегулирующий нагреватель протягивается только в один конец. Это делается как в одну линию, так и в виде змейки или спирали.

При укладке в линию, целесообразное место крепления снизу, где холоднее. Это способствует конвекции воды: нагретые слои будут подниматься вверх.

Читайте также:   Как врезаться в водопроводную трубу без сварки

Фиксацию производят фольгированным скотчем. Кабель заклеивается в длину так, чтобы полностью заизолировать его.

Если используется металлический трубопровод, то нагревательный элемент стягивают по окружности термолентой через каждые 15–20 см.

Датчик температуры ставится на самом холодном участке, но как можно дальше от кабеля.

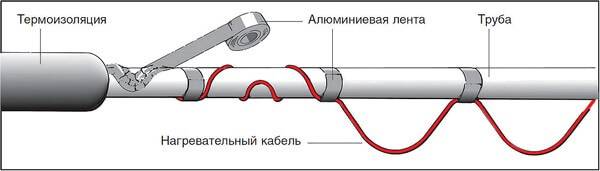

Схема устройства греющего кабеля водопровода снаружи трубы.

Схема устройства греющего кабеля водопровода снаружи трубы

Водопровод с закрепленным нагревателем прячется под утеплителем (как сделать водопровод из колодца на даче своими руками).

Хитрости покупки и эксплуатации

Саморегулирующий кабель, как правило, поддерживает температуру +5 °C автоматически. С резистентным нагревателем немного не так.

Корректировка настройки резистентного кабеля

Регулятор настроен производителем на включение нагрева при +5 °C и отключение при +15 °C. При этом будет перерасход электроэнергии. Зачем греть воду при +10 °C и выше? Достаточно установить диапазон +5…+10 °C.

Чтобы автоматика подогрева трубы водопровода от замерзания работала правильно, разница температуры между включением и выключением (гистерезис) должна быть не менее 5 °C.

Если воду охлаждать, то ее расширение начинается еще до образования льда: при +4 °C. Поэтому включение обогрева на +5 °C – оптимальный вариант.

Данные настройки выбраны еще по одной причине: в скважине, как правило, даже в лютый мороз температура ниже +5 °C не опускается. Настраивая отключение регулятора на +10 °C и выше, вы начнете прогревать источник, что неэкономно.

Расчет мощности

При покупке обратите внимание на мощность нагревательного элемента. Для умеренного климата при глубине водопровода 50 см хватит мощности 16 Вт/м.

Из 8 Вт/м может получиться 16 Вт/м. Для этого нужно выполнить монтаж греющего кабеля для водопровода так, чтобы на каждом метре магистрали было закреплено по 2 м кабеля. Но соблюдайте равномерность расположения.

Если водопровод опустить на метр от поверхности, то достаточно 12 Вт/м.

Купили 20 Вт/м? Не беда. Кабель не перегреется по этой причине и вода горячее не станет. Но восстановление температуры при ее отклонении от заданного значения будет происходить быстрее.

При установке греющего кабеля для водопровода внутри магистрали мощность требуется меньше на треть. На метровой глубине кабель 8 Вт/м справится со своей задачей. Нагрузку на электросеть это создаст незначительную. Даже 20-метровый кабель расходует энергии меньше, чем три 60-ватных лампочки на люстре.

Эти статьи по водоснабжению могут оказаться полезными:

Видео об установке греющего кабеля для обогрева водопровода своими руками.
