Как подключить бойлер к водопроводу

Как подключить водонагреватель к водопроводу в квартире? Для этого прокладывают дополнительную ветку от источника воды и монтируют отдельную линию электропроводки. Хотя мощность бойлера, как правило, составляет 2 кВт и он может работать от общей розетки.

Бойлер дает такую же нагрузку на сеть, как бытовой электрочайник. Но он отвечает не за кипяток для утреннего напитка, а за линию потребителей горячей воды. Поэтому установка водонагревателя – дело ответственное.

Монтаж и подключение к водопроводу

Бойлер – это накопительный водонагреватель. Он размещается на кухне или в санузле: вешается на анкеры или дюбели с шурупами, которые даются в комплекте.

Как подключить электроводонагреватель к системе водоснабжения? Работа по монтажу напоминает крепление обычного кухонного шкафчика. Но к нему нужно подвести трубы и электричество.

Важно! После навески бойлера его наполняют водой. Ведь без нее нагревательный ТЭН выйдет из строя.

Подключение водонагревателя накопительного к водопроводу, а также для создания горячей линии потребителей подойдут металлопластиковые трубы (какие трубы выбрать для водопровода в квартире). Они прекрасно гнутся руками с небольшими усилиями. Чтобы не создать овала в месте изгиба, лучше купить специальную пружину.

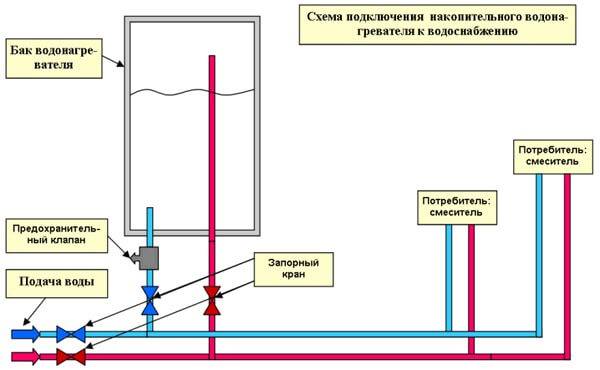

Схема подключения накопительного водонагревателя.

Схема подключения накопительного водонагревателя

Стыковочные соединения являются разборными. Поэтому выполнить перепланировку домашнего водопровода не составит труда.

Переход на металлопластик выполняется при помощи фитинга, который накручивается на железную трубу.

Агрегаты на входе и выходе

Как правильно подключить водонагреватель к водопроводу? Для этого на одной трубе, входящей в бойлер, и на другой, выходящей из него, размещаются вспомогательные агрегаты.

Что размещается на вводной трубе?

Холодная вода к нагревательному баку подводится так же, как и к смесителю ванны или кухонной мойки. При помощи тройника создается отдельная ветка водопровода, идущая от линии потребителей. Это входная труба в бак, на которой устанавливают обратный клапан, предотвращающий отток нагретой воды в холодную линию.

Читайте также:   Как соорудить бассейн на даче?

При подключении к водопроводу водонагревателя до клапана и за ним размещают краны: тот, который выше (ближе к бойлеру) – сливной, а ниже – перекрывной. Если необходимо снять бойлер, тогда одним краном перекрывают подачу воды, а через другой сливают ее с бака.

Особенности клапана

Часто обратный клапан совмещается с предохранительным в одном Г-образном корпусе. Получается один агрегат.

Предохранительный клапан стравливает воду при достижении давления в баке выше допустимого.

Есть модификации с рычажком (флажком), которым можно открыть выход воды с бойлера и выпустить из него воду. При таком исполнении клапана сливной кран окажется лишним.

На штуцер, через который будет сливаться вода, надевают прозрачный полихлорвиниловый (ПВХ) шланг и опускают его в подходящую емкость или в умывальник.

Схема обратного клапана водонагревателя.

Схема обратного клапана водонагревателя

Нагреватели объемом более 60 л могут продаваться в комплекте с запорными кранами и клапанами. Поэтому запчасти лучше покупать после приобретения бойлера.

При монтаже любого клапана обращают внимание на стрелку, изображенную на корпусе. Она показывает направление движения воды.

Если поставили наоборот, то изделие работать не будет.

На выходе из бойлера

Как подключить бойлер к водопроводу на выходе из бака? Началом линии потребителей горячей воды является выходная труба из нагревательного бака. На ней, иногда, размещают перекрывной кран. Но это делать необязательно.

Для слива воды при демонтаже бойлера вполне хватит лишь одного из запорных кранов: того, который установлен на входной трубе. Остаток воды уйдет после открытия вентилей (горячая линия) смесителей в ванной комнате и на кухне.

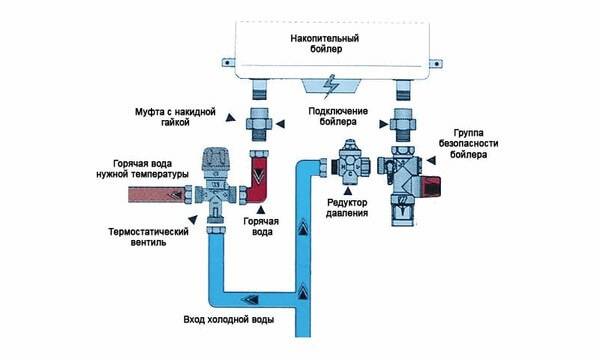

Схема подключения водонагревателя к водопроводу.

Схема подключения водонагревателя к водопроводу

Подключение к электросети

Как правильно подключить бойлер к водопроводу? Нужно проложить от щитка отдельную линию электропроводки. Она состоит из трехжильного провода (фаза, ноль, заземление) и коммутационных устройств: УЗО, двойной автомат защиты (как выбрать автоматический выключатель). Около бойлера монтируют розетку.

Читайте также:   Что такое регулятор давления воды в системе водоснабжения

Сдвоенный автомат защиты размыкает ноль и фазу одновременно. Это происходит при перегрузке и коротком замыкании (КЗ). УЗО (устройство защитного отключения) прерывает подачу электричества к потребителям при утечке тока.

Автомат бережет оборудование от перегрева и перегорания, а УЗО спасает человека от удара током при нарушении изоляции.

Оба защитных устройства дополняют друг друга. Поэтому при подсоединении к водопроводу водонагревателя их ставят совместно. Но их способен заменить один коммутационный аппарат – дифавтомат (дифференциальный автомат защиты), который защищает как от утечки, так и от КЗ и перегрузки. Это выходит дешевле и сокращает время монтажа.

Производители могут поставлять УЗО вместе с бойлером. Тогда логично к нему приобрести автомат защиты и установить оба устройства.

Проточный нагреватель

Если вам нужна горячая вода в небольших количествах, например, при периодическом посещении дачного домика или при краткосрочном отключении горячего водоснабжения в квартире, то резонно выбрать для своих нужд проточный водонагреватель.

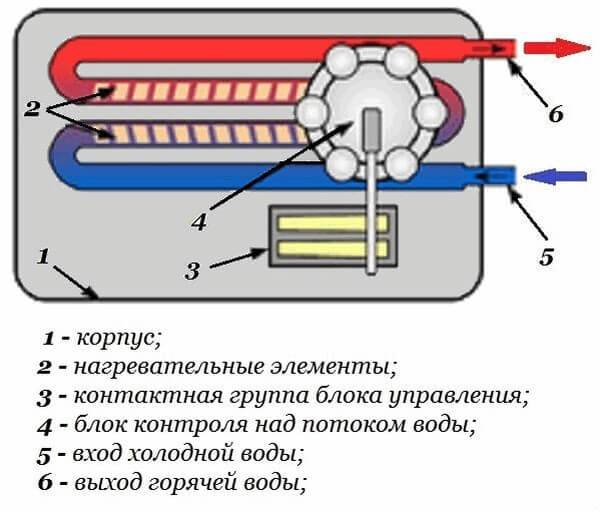

Схема устройства проточного водонагревателя.

Схема устройства проточного водонагревателя

Он устанавливается лишь для одного смесителя, но его легко перенести с места на место. Как правило, такой нагреватель мощнее, чем накопительный: 3 кВт. Но температура воды, обычно, не достигает того уровня, какой дает бойлер. Этого можно достигнуть, если сделать вентилем смесителя малую струю воды.

В инструкции к нагревателю нужно прочитать, какое минимальное давление должно быть в водопроводе для нормальной работы. Если рекомендуемый параметр будет ниже, то ТЭН сгорит.

Автономная линия электропитания вместе с защитной аппаратурой монтируется таким же образом, как и в случае с бойлером.
