Что такое гидроаккумулятор для систем водоснабжения

Обязательным элементом в частном доме является гидроаккумулятор для систем водоснабжения. Он сглаживает колебания давления воды, сохраняет ресурс насоса и питает систему при кратковременном отключении электричества.

Устройство агрегата

Корпус гидроаккумуляторов представляет собой герметичный металлический бак, обычно, цилиндрической формы. Он выпускается как для горизонтальной, так и для вертикальной установки. Отличия – в размещении ножек.

В зависимости от используемого рабочего элемента гидроаккумуляторы бывают двух типов:

  1. Мембранного.
  2. Баллонного.

Если в баке используется мембрана, то она делит его внутреннее пространство на две части: в одной находится воздух, в другую заходит вода. В мембранном агрегате рабочий элемент несъемный. При его порыве заменяется весь гидроаккумулятор. Но мембраны долговечны.

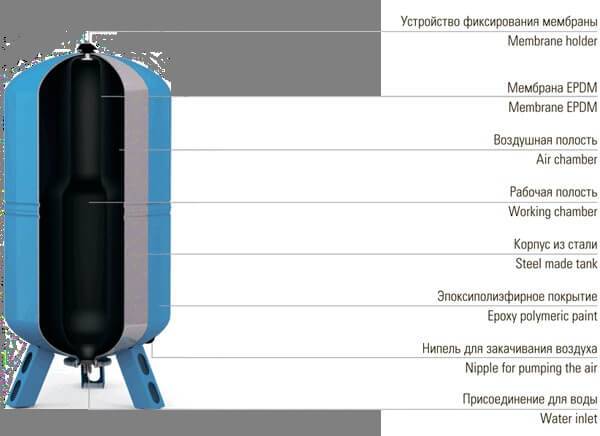

Схема устройства мембранного гидроаккумулятора.

Схема устройства мембранного гидроаккумулятора

В баллонном гидроаккумуляторе рабочий элемент напоминает грушу. Он располагается внутри воздушной камеры и наполняется водой. Такой тип удобен тем, что вышедший из строя баллон («грушу») можно заменить самостоятельно.

Схема устройства балонного гидроаккумулятора.

Схема устройства балонного гидроаккумулятора

Схема подключения

Где лучше установить гидроаккумулятор для систем водоснабжения?

В зависимости от используемого насоса встречаются три варианта размещения:

  1. В доме после поверхностного насоса, если таковой установлен.
  2. В трубопроводе, входящем в дом, при использовании погружного насоса.
  3. В септике после заборной трубы, если в системе погружной насос невысокой мощности.

Можно сделать установку гидроаккумулятора для систем водоснабжения своими руками. Для монтажа в доме используют специальный штуцер на пять выводов (автономная система водоснабжения частного дома).

К каждому из них подключаются:

  1. Гидроаккумулятор.
  2. Насос.
  3. Реле давления.
  4. Линия потребителей.
  5. Манометр.

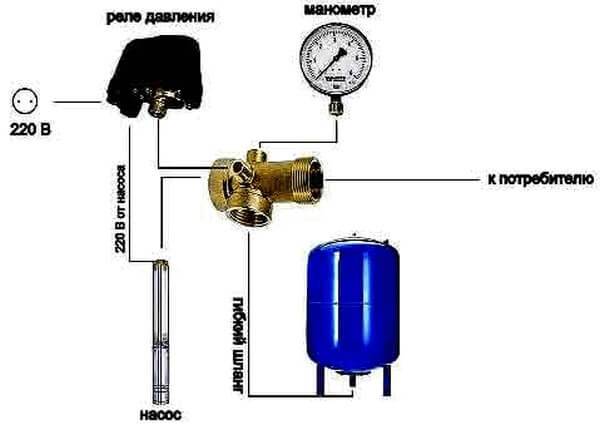

Как правильно подключить гидроаккумулятор для водоснабжения, указано на рисунке.

Схема подключения гидроаккумулятора

Единственный необязательный элемент – манометр, без которого система может успешно работать. Его можно также установить в другом месте, например, на штуцере гидроаккумулятора, где крепится баллон.

Купив насосную станцию, вопрос размещения элементов у вас отпадает (как выбрать насосные станции водоснабжения для частного дома). Ведь в ней все скомпоновано, как требуется. Вам останется подключить вход и выход воды, а также электропитание.

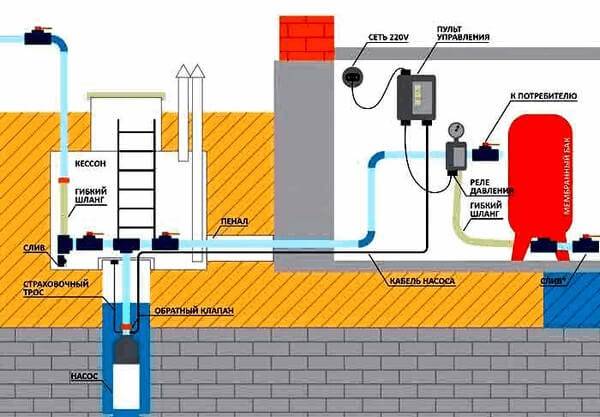

Когда вы выбрали погружной насос, то схема подключения гидроаккумулятора к насосу и системе водоснабжения будет такой.

Схема подклучения гидроаккумулятора к насосу

Если монтаж осуществляется в септике, то к пятивыводному штуцеру подсоединяются следующие элементы:

  1. Гидроаккумулятор.
  2. Заборная линия.
  3. Реле давления.
  4. Магистраль подачи воды в дом.
  5. Манометр.

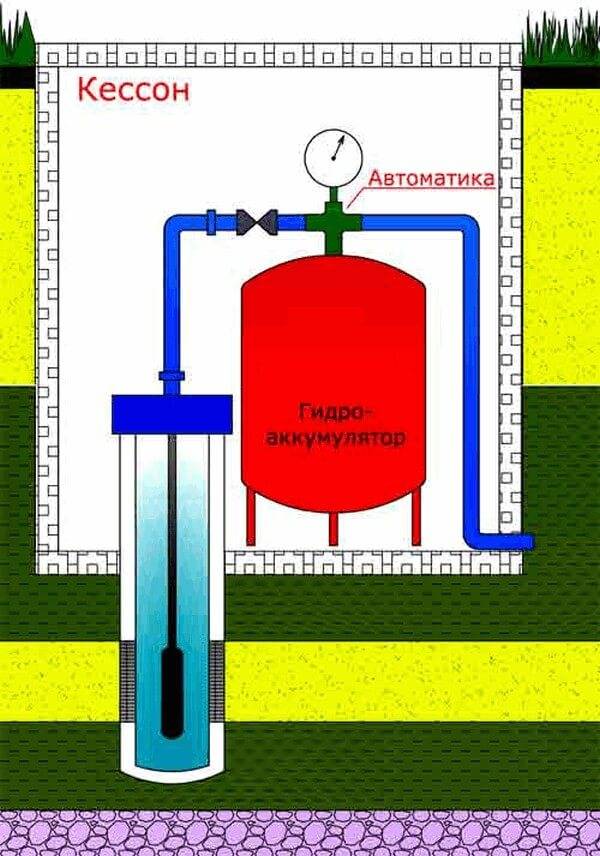

В септике схема водоснабжения частного дома от скважины с гидроаккумулятором выглядит так.

Схема расположения гидроаккумулятора в септике

При любом способе монтажа около гидроаккумулятора желательно поставить перекрывной кран.

Не нужно пытаться воткнуть гидроаккумулятор после бойлера или в системе отопления. Похождения по интернету могут у вас родить такую мысль. Современные бойлеры и газовые котлы не нуждаются в дополнительных агрегатах. Температурные расширения им не страшны. Если необходимы компенсаторы, то они там есть. Повышенное давление сбрасывается предохранительными клапанами.

Читайте также:   Что такое регулятор давления воды в системе водоснабжения

Подготовка к работе

Как работает гидроаккумулятор для водоснабжения? Он заряжается насосом до определенного давления и затем питает систему потребителей водой, пока давление не упадет до нижней границы.

Тогда вновь включается насос. Чтобы все верно работало, необходимо выполнить настройки и проверить заправку бака воздухом.

Настройка давления

Российские заводы-изготовители устанавливают, как правило, давление включения насоса 1,5 атм, а его выключение при 2,5 атм.

Иностранные реле настраиваются на 1,4–2,8 атм. Встречаются параметры, непривычные для частного дома: 5–7 атм. В таком случае убедитесь, что реле поддается регулировке в нужном диапазоне: 1–3 атм. Информацию об этом есть в паспорте товара. После покупки установите 1,5–2,5 атм.

Можно настроить регулятор и на другие цифры, но смысла в этом нет. Ведь на 2 атм рассчитаны основные домашние потребители: душ, умывальник, стиральная машина. Лишь некоторые, например, джакузи, требуют 4 атм. При 6 атм и выше выходят из строя уплотнения в системе и потребителях.

Разница между давлением включения и выключения насоса должна быть не больше 1,5 атм. Большой перепад ведет к сильному растяжению мембраны (баллона) и укорочению ее срока службы.

Если давление указано в барах, в настройках ничего не меняется, ведь 1 атм = 1,01 бара.

Накачка воздуха в гидроаккумулятор

Замерить давление воздуха в аккумуляторном баке для водоснабжения можно манометром для колес, а подкачать – автомобильным насосом.

Сколько нужно накачивать, указывается в паспорте и на корпусе гидроаккумулятора. Но лучше пользоваться другими цифрами, чтобы устройство работало правильно. Воздушная камера должна содержать на 0,2–0,3 атм меньше величины давления, при котором включается насос.

Например, если реле настроено на 1,5–2,5 атм, то воздушная камера накачивается до 1,2–1,3 атм. Делается это при стравленном давлении воды в системе.

Замена рабочего элемента

Если грушевидный баллон потерял герметичность, замените его. Определить неисправность вы сможете по нестабильному давлению в системе и частому включению насоса во время потребления воды.

Остались сомнения? Нажмите на золотник ниппеля. При порванной «груше» шипения почти не будет: воздух смешался с водой.

Первый этап – снятие фланца

Чтобы поменять баллон, нужно сначала отсоединить фланец его крепления к баку.

Для этого сделайте следующее:

  1. Выключите насос.
  2. Обесточьте систему.
  3. Стравите водяное давление. Для этого достаточно открыть кран в умывальнике, чтобы давление на манометре показало ноль.
  4. Закройте перекрывной кран, который отсекает гидроаккумулятор от системы. Если его нет, то придется слить воду через сливной кран. Он должен стоять в самом низком месте линии потребителей.
  5. Открутите болты по фланцу гидроаккумулятора. Обычно, их 6 шт. При этом начнет выходить вода, которая попала в воздушную полость. Позвольте ей уйти полностью.
  6. Снимите фланец.

Основное крепление баллона осуществляется при помощи фланца. Но часто производители делают еще фиксацию с противоположной стороны, используя штуцер. Если бак вертикальный, то фланец – на нижнем торце, а штуцер – на верхнем.

Читайте также:   Как подключить бойлер к водопроводу

На штуцере могут находиться манометр давления воды, клапан стравливания воздуха с водяной полости или заглушка. Рядом производители располагают точку зарядки гидроаккумулятора воздухом.

Второй этап – извлечение баллона с бака

Если фланец – единственное место крепления «груши», то извлеките ее наружу. В ином случае придется открутить и снять все со штуцера, в том числе гайку крепления, и протолкнуть его внутрь корпуса гидроаккумулятора.

Почистите бак изнутри
.

Третий этап – монтаж

Теперь узнаете, как собрать гидроаккумулятор для водоснабжения.

Выполняйте по пунктам:

  1. Подготовьте новый грушевидный баллон такой же модели, как стоял. Номер изделия пишется на корпусе гидроаккумулятора.
  2. Разместите «грушу» в баке на своем месте, предварительно вкрутив в нее штуцер, снятый с порванного баллона. Если гидроаккумулятор небольшой, вы легко попадете в отверстие, надев «грушу» на руку. В ином случае вытягивайте штуцер за леску, которую нужно намотать на его резьбу и завязать на узел.
  3. Вспомните, как разбирали штуцер, и смонтируйте на него прежние элементы обратно.
  4. Своим выступом баллон должен упереться во фланец бака. Выведите выступ наружу. Он является крепежной частью и одновременно уплотнительной прокладкой.
  5. Расправьте рукой «грушу», чтобы она не была перекручена.
  6. Установите фланец и закрутите болты.

На заключительном этапе подсоедините гидроаккумулятор к системе, наполните давлением воздушную полость бака, подайте электричество и включите насос.

Проверьте, что после автоматического выключения насоса давление воды по манометру достигло 2,5 атм или той величины, которая установлена на регуляторе.

Если насос работает неровно, избавьтесь от воздушной пробки: откройте кран умывальника или воспользуйтесь клапаном стравливания воздуха.

Убедитесь, что в местах монтажа баллона нет течи.

Выбор размера

Перед тем как купить и выполнить монтаж гидроаккумулятора для систем водоснабжения, нужно вычислить его необходимый объем. Верный расчет – когда насос включается с периодичностью 10–30 минут.

Если в месяц вы тратите 15 куб. м воды, то за день уходит полкуба.
Разбейте расход на дневные часы. Выйдет около 50 л/час. Если вы купите 50-литровый гидроаккумулятор, вам должно его хватить. Объем водяной камеры в 3–4 раза меньше: приблизительно 15 л. Значит, насос будет включаться в среднем 3 раза в час.

Но у вас могут быть нагруженные периоды дня: полив огорода, стирка, прием ванны. Замерьте такие часы отдельно. Если периодичность включения насоса менее 10 минут, выбирайте гидроаккумулятор больше 50 л.

Избыточный объем, который вы не в состоянии расходовать за час, тоже нежелателен. Он приведет к застою воды.
