Электрический теплый пол для деревянного дома своими руками

Оптимальный способ отопления деревянного дома – теплый пол.

Если дом большой, наиболее эффективная система – водяной контур и водяной пол. В маленьких домах это не всегда рентабельно.

Для устройства электрического теплого пола в деревянном доме существуют определенные ограничения: поверх деревянного перекрытия нельзя укладывать полы со стяжкой, поскольку стяжка создает слишком большую нагрузку. Есть несколько вариантов решения этой проблемы.

Виды электрических полов

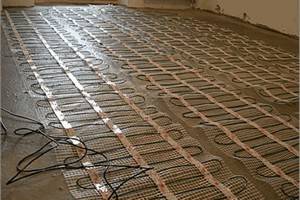

Вид электрического теплого полаВсего существует четыре вида.

Три из них можно класть без стяжки:

  • инфракрасная пленка – тонкая пленка с встроенными карбоновыми пластинами. Толщина до 0,5 миллиметра. Даже с вместе с утеплителем пол не создаст большой нагрузки на перекрытие и практически не уменьшит высоту помещения;
  • стержневые маты. Нагревательный элемент тоже инфракрасный – карбоновые стержни. Толщина немного больше. Прочность выше. Минус: это самый дорогой пол;
  • кабельные маты. Кабель уложен змейкой на сетчатую пленку и зафиксирован к ней. Толщина небольшая, стоимость умеренная.

Стяжка требуется только для одного вида пола – кабельного. Это самый дешевый вариант, но несколько сложнее в монтаже: кабель в бухте, который следует расположить змейкой/спиралью и зафиксировать к основанию поверх предварительно уложенного фольгированного утеплителя.

На деревянное перекрытие или основу стяжку класть нельзя. Но можно использовать этот вариант, если в качестве перекрытия над подвалом уложена бетонная плита. Или если подвальный этаж вообще отсутствует, а электрический теплый пол для деревянного дома укладывается по грунту.

На деревянное основание кабель можно также можно положить между лагами. Тогда всю нагрузку покрытия, предметов и людей примут на себя лаги с уложенными сверху листами фанеры, а стяжка не потребуется.

Листы должны быть достаточно прочными, чтобы выдерживать нагрузку, и достаточно тонкими, чтобы не слишком снижать эффективность нагрева.

Требования и рекомендации по монтажу электрического пола

Процесс монтажа электрического теплого пола

  1. Необходимо строгое соблюдение норм ПУЭ. Тем более, что древесина – горючий материал.
  2. Нагревательные элементы не должны соприкасаться с воспламеняющимися материалами.
  3. Если в качестве покрытия используются материалы с плохой теплопроводностью (ламинат (как сделать электрический теплый пол под ламинат), линолеум), не рекомендуется толщина более 24 миллиметров.
  4. Если в качестве покрытия выбираются ковролин или линолеум (как сделать теплый электрический пол под линолеум), при покупке нужно поинтересоваться составом. Многие виды при нагревании выделяют токсичные летучие компоненты.
  5. Оптимальный материал для покрытия – керамическая плитка (как выбрать электрический теплый пол под плитку): у неё высокая теплопроводность. Можно уложить специализированный ламинат для тёплого пола: его теплопроводность выше, чем у других видов, и он переносит нагрев без потери свойств. Не рекомендуется использовать строганые доски, т.к. они практически не проводят тепло.
  6. Почти все виды пола (за исключением стержневого) нельзя укладывать под мебелью и стационарной бытовой техникой во избежание перегрева системы.
  7. Необходима надежная изоляция всех электрических контактов. В процессе укладки следует соблюдать аккуратность, чтобы не повредить изоляцию нагревательных элементов пола.
  8. При расчете мощности (более подробно о мощности потребляемой электрическим теплым полом) следует исходить из цифры 80 ватт на метр квадратный.
  9. Электрическому полу обязательно нужен терморегулятор (желательно с автоматической регулировкой) и собственный автомат с УЗО.

Варианты монтажа

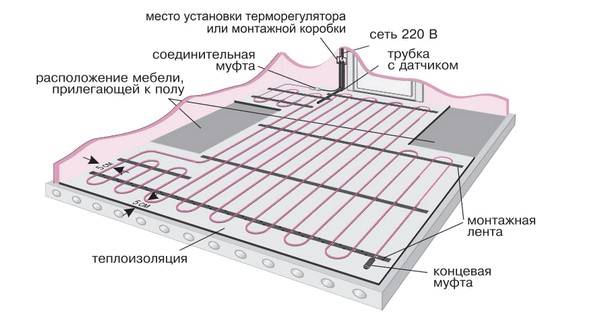

Схема электрического теплого пола

Между лагами

Монтаж электрического теплого пола между лагамиРассмотрим, как сделать тёплый электрический пол в деревянном доме по лагам. Укладываем самую дешевую систему – нагревательный кабель.

Читайте также:   Особенности подключения теплого пола к терморегулятору

Сначала нужно снять покрытие и подготовить основу: оценить, в каком состоянии лаги и черновой пол под ними. Если дом стоит давно, часть древесных элементов могла подгнить.

Если повреждения несущественные, достаточно почистить поверхность и обработать все деревянные части антисептиком. При серьезных повреждениях гнилые участки следует выпилить и заменить.

Второй этап: составить схему укладки кабеля (при монтаже по лагам используют «змейку»), пометить на лагах места пересечения с кабелем и выбрать перпендикулярно брусьям пазы для прокладки шириной 5-6 сантиметров.

Торцы брусьев, между которыми пройдет кабель, следует обить жестью: это дополнительный отражающий эффект и защита от возгорания.

Пирог теплого пола для всех видов полов и вариантов укладки формируется принципиально одинаково: гидроизолирующая подложка, обычно полиэтилен (обязательно!), утеплитель, отражающий слой.

Если вы монтируете пол на первом этаже, над подвалом либо по грунту, слой утеплителя будет толще, на перекрытии второго этажа достаточно прослойки из фольгированного пенофола.

Поверх фольгированного слоя укладывается металлическая сетка с ячейкой 5 на 5 см максимум. Кабель крепят к ней пластиковыми хомутами по центру канала между лагами: нельзя допускать, чтобы шнур соприкасался с деревянными частями.

Терморегулятор размещают на стене, на небольшой высоте от пола. Провод между ним и датчиком помещают в гофрированную трубку, а сам датчик – в пол, под покрытие. К терморегулятору подсоединяют силовой кабель от распределительного щитка, также в гофре.

Важно! В соответствии с ПУЭ в деревянном доме монтируется только открытая проводка. Все настенные электрические элементы, в т.ч. терморегулятор, устанавливаются накладным способом на подложку из негорючего материала (асбест, металл).

Далее систему тестируют. Последним этапом укладывают напольное покрытие. Ламинат можно уложить прямо на лаги, под плитку потребуется слой водостойкой фанеры.

Читайте также:   Мощность потребляемая электрическим теплым полом

На ровную основу

Монтаж электрического теплого пола на ровную основуОписанный выше вариант приемлем только для монтажа кабеля. Остальные виды полов таким образом разместить проблематично, т.к. они представляют собой не шнур, а готовые секции. Пленки и маты кладут на ровное основание (на черновой пол или первичную стяжку).

Пирог формируется в целом так же, как описано выше. Только вместо плитных или рулонных утеплителей можно купить готовые маты из ЭППС. Среди этих матов есть профильные разновидности (с бобышками): если использовать их, кабель в бухте тоже можно ложить на ровное основание без стяжки.

Пленки и маты часто изготавливаются с самоклеящейся подложкой. Их раскатывают поверх отражающего слоя, соседние полосы – встык. Кабельные маты резать нельзя, инфракрасные полы можно подрезать по соответствующей разметке и подогнать под геометрию помещения.

Подключение к терморегулятору в целом выполняется, как описано выше. Один нюанс: секции подсоединяются параллельно. Когда одна выходит из строя, остальные продолжают работать.

Если финишное покрытие – ламинат, его стелют плавающим способом: когда секция тёплого пола выходит из строя, нужный участок легко демонтировать.

Когда укладывается электрический теплый пол в деревянном доме под плитку, на маты плитку сажают сразу на клей. Поверх инфракрасной пленки следует уложить сначала лист гипсокартона либо фанеры, только потом плиточное покрытие.

При укладке кабеля под стяжку на бетонное основание или по грунту в толщу бетона следует поместить армирующую сетку. Перед укладкой стяжки систему необходимо проверить. По окончании монтажа включать пол можно только после полного затвердевания стяжки (примерно через неделю). Плитку можно уложить на второй день.

Заключение

Монтаж электрического теплого полаУложить электрический тёплый пол в деревянном доме своими руками несложно.

Следует учесть принципиальные моменты: укладка осуществляется только при соблюдении ПУЭ и норм пожарной безопасности; без качественного утепления всего дома система будет недостаточно эффективной и не слишком экономичной.

В этой статье вы можете узнать как выбрать теплый электрический пол

Видео о теплом поле в деревянном доме.
