Как сделать теплый пол водяной от газового котла в доме

Самое экономичное отопление дома – водяное газовое, а наиболее эффективным отопительным прибором считается теплый пол. Рассмотрим, что такое теплый пол водяной от газового котла в доме.

Теплый пол

Самым эффективным это устройство считается благодаря явлению конвекции: чем ниже расположен источник тепла, тем равномернее отапливается комната. Теплый пол от котла – это система труб, которая уложена под напольным покрытием. Трубы заполнены разогретым теплоносителем, который поступает из котла.

В систему включены циркуляционный насос и распределительный коллектор (коллектор для теплого водяного пола). Теплоноситель от котла поступает в коллектор, распределяется по контурам, проходит по ним, в остывшем виде через коллектор возвращается в котел. В систему обязательно включаются устройства контроля: манометр (для отслеживания давления воды), термостат (что такое терморегулятор для котла отопления), обратные клапаны и т.д.

Для разных комнат проектируются разные контуры. Длина трубы, отапливаемая площадь ограничены определенными величинами. Для водяного пола это еще важнее, чем для электрического: кабель одинаково греет по всей длине, а вода, проходя по контуру, остывает. Максимальная площадь, обогреваемая одним контуром – 40 квадратов.

Схема укладки: для небольших помещений достаточно «змейки», для больших рекомендуется спираль. В некоторых случаях используются комбинированные схемы. Шаг между витками колеблется от 15 до 30 сантиметров. Укладка контура выполняется одной трубой (о схеме укладки теплого водяного пола). Обычно используются трубы из металлопластика: они недорогие, хорошо гнутся, выпускаются в бухтах.

Если необходимо соединить отдельные отрезки внутри контура, это можно сделать сваркой. Механические соединения (муфтовые, резьбовые) допускаются только на открытых участках трубопровода.

Схема устройства теплых полов

Газовый котел

Котел может питаться от магистрали или от баллонов со сжиженным газом. Второй вариант более затратный и требуется следить за количеством газа в баллонах/газгольдере. К нему прибегают, если нет возможности подключиться к магистрали.

В поселках городского типа такая возможность, как правило, есть, поэтому водяной теплый пол в квартире от газового котла обычно функционирует на природном газе.

Котлы различаются по типу горелки: атмосферная или вентиляторная (виды газовых горелок для котлов отопления). В частном доме можно использовать любую, для квартиры предпочтителен второй вариант: во-первых, если ваша квартира находится на не на последнем этаже, устроить коаксиальный дымоход с проходом через стену проще (что такое коаксиальный дымоход для газового котла), чем вывести трубу на крышу; во-вторых, экологически этот способ гораздо чище. Но сам котел дороже.

Читайте также:   Что такое котлы газовые для отопления дома настенные

Для теплых полов рекомендуется выбирать конденсационные котлы (что такое конденсационный котел). Это модель закрытого (вентиляторного) типа, у которой самый высокий КПД (до 98%). Она выкачивает из одной заправки топлива все возможное тепло: сначала за счет разогрева воды в теплообменнике от горелки, потом – за счет энергии, выделяющейся при конденсации паров на стенках теплообменника.

Для теплого пола этот котел хорош потому, что у него небольшая вилка температур на подаче и обратке. Температурный предел воды в контуре теплого пола ограничен 50 градусами. Когда вода возвращается в котел несильно остывшей, требуется меньше времени и газа на ее повторный разогрев.

Схема подключения теплого пола от газового котла

Мощность агрегата выбирают исходя из пропорции 1 киловатт на 10 метров квадратных. Если котел поставляет воду в горячие краны, к этой цифре добавляют 25 процентов. Для холодного региона расчетную мощность умножают на два, на юге поправочный коэффициент – 0,7.

Порядок и особенности монтажа

Как сделать теплый водяной пол своими руками от газового котла в доме?

Подготовка и монтаж осуществляются в несколько этапов:

  1. Расчет и составление плана системы. Определение длин контуров, точек размещения рабочих узлов.
  2. Подготовка/выравнивание основания.
  3. Укладка пирога: тепло/гидроизоляция, отражающий слой. Если используются профилированные маты из пенополистирола, далее укладывают трубы. Если слой теплоизоляции плоский, на него кладут металлическую сетку: к ней крепят трубы, она же обеспечивает армирование в нижней части стяжки.
  4. Укладка труб.
  5. Монтаж котла, насоса, расширительного бака, установка коллектора, соединение элементов системы воедино.
  6. Опрессовка: проверка работы контуров и их герметичности.
  7. Заливка стяжки (если она будет), укладка напольного покрытия. Поверх профильных матов стяжка необязательна. Покрытие кладут или прямо на маты (ламинат), или поверх слоя фанеры (плитка, линолеум). Материал следует выбирать с маркировкой «для теплого пола». Неподходящие виды будут портиться от повышенных температур и/или снижать теплоэффективность системы, если у них слишком низкая теплопроводность (выбор утеплителя для теплого водяного пола).

Пирог пола

Оптимальная теплоизоляция для водяного пола – пенополистирол. Он практически негигроскопичен, паронепроницаем. Обладает малым весом, легко поддается обработке. Горючесть при устройстве водяной системы – не самый высокий риск, но желательно выбирать марки с антипиреновой пропиткой.

В составе первичной (выравнивающей) стяжки можно использовать керамзит – он хороший теплоизолятор. Поверх стяжки необходимо уложить слой гидроизолирующей пленки. ППС кладут поверх гидроизоляции (устройство пирога теплого водяного пола).

Схема пирога теплого пола

Коллектор и приборы контроля

Коллектор (гребенка) – это два отрезка трубы, расположенных друг под другом. На каждом отрезке количество патрубков не менее числа контуров (для каждого контура есть свой патрубок подачи и обратки). Соединение верхней и нижней гребенки выполняется байпасом, на котором есть кран (такая система позволяет смешивать остывший теплоноситель с горячим и регулировать тем самым температуру в контурах).

Читайте также:   Как правильно сделать дымоход для газового котла

На верхней гребенке устанавливают манометр и клапан-воздухоотводчик, на нижней есть кран для слива теплоносителя из трубопровода. Каждый контур оснащается своей запорной арматурой. Для удобства управления используются краны с сервоприводом. Если в системе присутствуют горячие радиаторы, насос располагают на обратке, перед входом в котел. Для теплых полов насос можно устанавливать в любом месте (подбор насоса для теплого водяного пола).

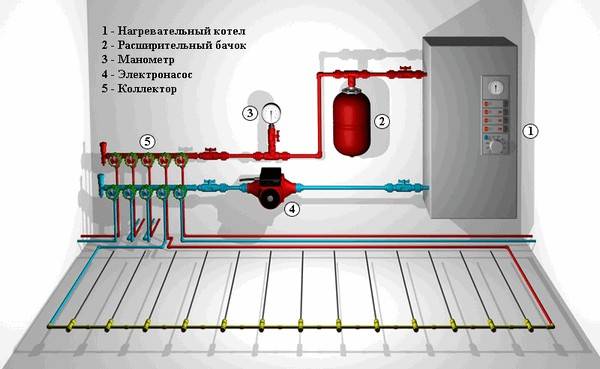

Схема подключения коллектора к теплому полу

Термостат рекомендуется устанавливать в точке, не подверженной сквознякам. Воздушные датчики отвечают за температуру в комнатах, водяные – в контурах. Автоматика позволяет системе регулировать подачу теплоносителя по сигналу от терморегулятора (виды автоматики для газовых котлов отопления). Электронные модели обладают опцией программирования: можно задавать температурный режим в зависимости от времени суток или сезона.

Котел

Для установки газового котла вам понадобится разрешение местной администрации, пожарной и газовой служб.

Если газ магистральный, то еще и сотрудник газовой службы: осуществить подключение к магистрали имеет право только официально уполномоченное лицо.

У котла имеются патрубки для подачи и обратки (у двухконтурных моделей по две штуки, для отопления и ГВС) и для подключения газа. Все эти трубы подсоединяются к патрубкам муфтами и гайками. Непосредственно у котла вся обвязка выполняется металлическими трубами.

Следом за котлом в той части системы, которая отвечает за подачу, устанавливают расширительный бак. Его функция – регулировать давление в контуре, сбрасывать излишки.

Опрессовка

Первое подключение теплого водяного пола своими руками выполняется для испытания на работоспособность и герметичность. Контуры заполняют водой, спускают воздух. Проверяют герметичность соединений, работу клапанов и кранов.

После подключения насоса и контрольных приборов опрессовку выполняют вторично. Поскольку у двухконтурных котлов отопление и ГВС должны функционировать и по отдельности тоже, их тестируют раздельно.

Давление бетонной стяжки на трубы составит до 40 мегапаскалей, тестирование следует проводить при давлении 60 мегапаскалей (в полтора раза больше). Трубы накачивают водой в течение получаса, контроль под давлением осуществляется несколько раз с интервалом в 1 час (при выключенном насосе). За два часа допускается снижение давления на 20 килопаскалей.

Видео об ошибках монтажа водяного тёплого пола в частном доме.
