Как правильно сделать дымоход для газового котла

Для отвода летучих продуктов сгорания от газовых отопительных котлов существуют дымоходы. Они не включены в комплектацию котлов, их конструкция зависит в том числе и от планировки коттеджа.

От правильного устройства зависит эффективность работы отопительной системы. Как правильно сделать дымоход для газового котла в частном доме?

Какие бывают дымоходы

Установка дымохода для газового котла может быть наружной и внутренней. Внутренний дымоход, как правило, обносят кирпичной рубашкой: кирпич имеет свойство долго хранить тепло.

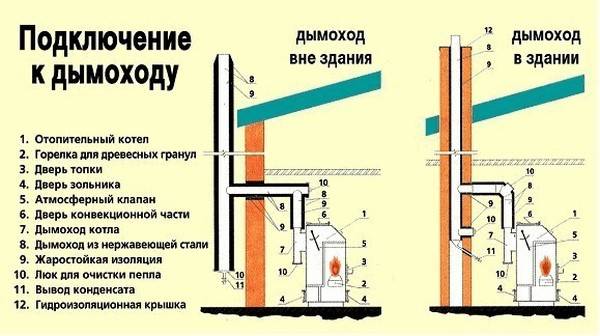

Вид внутреннего и внешнего дымохода

Это тяжелый материал, под кирпичную трубу требуется собственный фундамент. Необходимо безопасно проходить перекрытие между чердаком и крышей (если этажей больше одного, то и между этажами тоже). Дымоход из кирпича для газового котла (обзор видов газовых котлов отопления для частного дома) закладывается еще на этапе проектирования коттеджа.

Для такой трубы не требуется отдельное утепление, она надежно защищена от воздействий извне. Ее расположение зависит от местонахождения самого котла. Частый вариант – трубу пристраивают к стене сбоку.

Выносной дымоход для газового котла (о схемах отопления частного дома с газовым котлом) чаще всего металлический. Его проще обустроить в уже готовом доме, он дешевле, мало весит и не требует собственного фундамента.

Дымоход для газового котла из труб

Минусы:

  • необходимо высверливать отверстие в стене;
  • металлические трубы дымовые для газовых котлов не являются самонесущими, нужен качественный крепеж;
  • металл проводит тепло, потребуется теплоизоляция;
  • внутри образуется конденсат.

Труба для дымохода газового котла состоит из нескольких секций и соединительной части (переходника). К стене ее крепят кронштейнами.

В нижней секции располагается ревизионный люк, сверху дефлектор. Под дымоходом следует обустроить систему отвода конденсата.

Это два варианта – аналоги стандартной печной трубы. Существует еще дымоход коаксиальный. Коаксиальной называется двойная труба, конструкция из двух вложенных друг в друга цилиндров. Через внутренний отсек в дом поступает уличный воздух, обеспечивающий тягу для пламени. По внешней емкости уходит дым.

Поступающий воздух по пути нагревается от горячих стенок, что способствует экономии тепла и препятствует образованию конденсата внутри. Такими дымоходами оборудуют котлы с закрытой топкой и принудительной вентиляцией (о принципе работы газового котла отопления).

Трубу выводят наружу прямо рядом с котлом через сквозное отверстие. Тяга зависит от мощности встроенного вентилятора. Максимальная длина коаксиального дымохода – 5 метров, больше вентилятор не позволит.

Выбор конструкции

Какой нужен дымоход для газового котла, зависит от его типа и проектной мощности (как подключить газовый котел к системе отопления). Учитывайте, что у газовых и комбинированных агрегатов температурные режимы отличаются.

Читайте также:   Что такое настенные одноконтурные газовые котлы отопления

Традиционный вариант устройства дымохода газового котла в частном доме – труба из огнеупорного кирпича либо металлическая труба в кирпичной рубашке.

Минусы этой конструкции – конденсат, сажа. Сегодня самым эффективным считается дымоход, изготовленный из нержавейки с молибденом – меньше всего дыма, конденсата и окислов.

В продаже есть дымоходы сэндвичи: двойные трубы с прослойкой минваты или с полимерным вкладышем. Такая конструкция в утеплении не нуждается. Вкладыш – огнестойкий армированный пластик, устойчивый к дыму, кислотным испарениям, нечувствительный к конденсату.

Дешевый вариант устройства дымохода для газового котла – трубы из оцинковки или асбеста. По характеристикам они проигрывают стальным, менее долговечны. Их можно использовать для гаражей и вспомогательных построек. Асбоцементная труба впитывает конденсат. Другие ее минусы – плохая герметичность на стыках, при перегреве дымоход может треснуть.

Один из современных вариантов – дымоход керамический: внутренняя труба керамическая, далее слой теплоизоляции и кожух из бетона. Может использоваться вместо кирпичного. Главное преимущество перед кирпичом – конструкция не страдает от конденсата.

Какой диаметр дымохода для газового котла оптимален, указано в инструкции от производителя агрегата. Если размер вытяжки окажется больше расчетного и тяга будет слишком сильной, может нарушится режим работы котла. При меньшем также возникнут осложнения с отводом продуктов сгорания, возможно засорение вытяжной магистрали и отказ котла.

Правила изготовления и установки

Как сделать дымоход для газового котла самостоятельно? Можно купить готовую заводскую конструкцию, установить и теплоизолировать. Другой вариант – изготовить детали своими руками. Потребуется металл и инструменты для работы с ним. У готовых конструкций параметры указаны в сопроводительных документах.

При изготовлении и установке следует учитывать требования к дымоходу для газового котла в частном доме:

  • диаметр дымохода для газового котла должен соответствовать сечению патрубка самого агрегата;
  • высота дымохода для газового котла в частном доме проектируется так, чтобы конец трубы выступал над коньком на 25 см минимум. При такой высоте тяга не будет зависеть от направления ветра. Стандартный размер дымохода для газового котла в одноэтажном коттедже – 5 метров;
  • на плоской кровле высота верхнего участка не меньше метра. Если ось канала проходит в метре от окна, высота над коньком 50 см. При высоте над крышей более полутора метров трубе потребуются дополнительные растяжки;
  • наружный дымоход нуждается в утеплении;
  • нельзя допускать контакт горячей трубы с легковоспламеняющимися материалами;
  • наружная поверхность трубы должна быть круглой и гладкой, сама труба – одинаковой по толщине;
  • внутреннюю поверхность защищают от конденсата и едких испарений во избежание коррозии;
  • термостойкость материала — не менее 150 градусов;
  • герметичность элементов и соединений;
  • обеспечение достаточной тяги – от этого зависит чистота воздуха в доме;
  • большая часть трубы располагается вертикально, наклонные и поворотные участки – небольшой протяженности;
  • если отопительных агрегатов больше одного, каждый оборудуют собственным дымоходом. При устройстве общей системы возможна обратная тяга;
  • при устройстве чердачной части надо следить, чтобы оба отверстия располагались одно над другим;
  • количество поворотов (колен) сводится к минимуму, у каждого должен быть ревизионный люк для чистки.
Читайте также:   Общие требования к помещению для установки газового котла в частном доме

Эти правила универсальны. Есть свои технические нюансы у разных видов труб.

Кирпичный дымоход для газового котла, требования:

  • для трубы используется шамотный кирпич, огнестойкость 1 час минимум. Другие виды не подходят, кирпичи б/у тоже;
  • раствор для кладки – на основе глины. Можно использовать огнеупорный клей;
  • ширина шва – не больше 1 см;
  • на оголовок устанавливают дефлектор;
  • при монтаже дымохода в несущую стену из кирпича необходимо гильзование трубкой из нержавейки.

Устройство кирпичного дымохода

Если есть возможность, для котла оборудуют отдельное помещение на первом этаже или в подвале и обеспечивают там дополнительную вентиляцию (описание схем обвязки газового котла отопления). Навесной дымоход и наружный участок внутреннего теплоизолируют, обычно минватой – она не горит. Если труба не кирпичная, используют специальные проходки через крышу.

В процессе монтажа нужно свести к минимуму количество царапин и дефектов, на таких участках скапливаются налет и сажа. Емкость для слива конденсата устанавливают возле котла под выходным патрубком.

Инструкция по установке

Рассмотрим, как правильно установить дымоход на газовый котел. У нас в наличии заводское изделие.

Порядок действий:

  1. Проверить комплектацию, собрать элементы.
  2. Для выносной трубы проделать отверстие в стене такого размера, чтобы помещалась труба вместе с теплоизоляцией.
  3. Подсоединить переходник к котлу.
  4. Установить снаружи на стену кронштейны.
  5. Утеплить стальную одинарную трубу, двойную покрыть антикоррозийным составом.
  6. Соединить и зафиксировать все элементы. Звенья соединяют последовательно, контролируют установку каждого отвесом.
  7. Проверить герметичность, изолировать стыки.
  8. Сверху на трубу установить клапан-козырек для защиты от осадков.

Возможно Вас заинтересует от чего зависит расход газа в газовых котлах отопления.

Видео об устройстве дымохода.
