Установка насоса в систему отопления частного дома

Установка циркуляционного насоса в систему отопления иногда просто необходима. В небольших сооружениях (маленьких домах, гаражах) водяное отопление может работать на естественной циркуляции. В большом коттедже этот вариант невозможен: часть помещений просто останутся холодными. В таком случае необходима установка насоса в систему отопления частного дома.

Чем отличается принудительная циркуляция от естественной?

При естественной циркуляции теплоноситель в трубах перемещается сам, под действием силы тяжести. Принудительная подразумевает наличие насоса, который проталкивает теплоноситель в трубопроводе, ускоряет его движение. У такой системы есть преимущества и недостатки.

Плюсы:

  • снижается инерционность, увеличивается скорость движения. Насос для отопления в частном доме позволяет наполнить контуры горячим теплоносителем за короткое время. Это касается и длинных контуров тоже. При естественной циркуляции к дальним радиаторам вода зачастую поступает уже остывшей, а на второй этаж не поднимается вообще;
  • равномерный прогрев;
  • поскольку вода идет под напором, уменьшается количество воздушных пробок;
  • в гравитационных системах используются трубы с большим сечением – недостаток скорости компенсируется большим объемом воды;
  • чтобы естественная циркуляция работала, трубопровод нужно устанавливать под определенным углом. При наличии насоса для системы отопления трубы могут иногда иметь даже отрицательный уклон, насос справится с этим препятствием. Монтаж такого трубопровода существенно проще.

Недостатки:

  • дополнительные расходы на оборудование – стоимость самого насоса;
  • расходы на электричество, от которого работает насос;
  • энергозависимость. При отключении электроэнергии система прекратит работу, дом остынет.

Последняя проблема — самая серьезная при установке циркуляционного насоса для отопления: как правильно установить, зависит от особенностей системы. Если поставить его параллельно на байпас, в отсутствие электричества теплоноситель сможет циркулировать естественным путем.

Но при этом возникнут вышеупомянутые сложности: низкая скорость, неравномерный прогрев. Лучше пойти на дополнительные расходы: приобрести для дома автономный источник энергии (что такое генератор для котла отопления).

Читайте также:   Отопление дома без газа и без электричества

Устройство и виды

Насос состоит из ротора, вала, крыльчатки, электродвигателя и корпуса. Принцип работы – центробежный. Крыльчатка (рабочее колесо) – эта два диска, соединенных изогнутыми лопастями. В дисках есть отверстия для забора теплоносителя и для крепления колеса к валу.

При вращении крыльчатка затягивает воду в насос и за счет центробежной силы проталкивает под напором дальше, в контур. В зоне забора образуется разрежение, в зоне выхода – повышенное давление. Вращение вала с крыльчаткой осуществляется при подаче энергии от мотора.

Схема устройства циркуляционного насоса

Насосы делятся на две большие группы: сухие и мокрые. Для установки циркуляционного насоса в системе отопления частных домов обычно используются мокрые: в этой конструкции теплоноситель омывает двигатель и выполняет функцию смазки.

У сухих двигатель не контактирует с водой, легко перегревается, что сказывается на его долговечности.

Мощность сухих насосов высокая, в частном доме необходимости в ней, как правило, нет.

Особенности установки

Как установить насос отопления в систему отопления? Чтобы минимизировать препятствия на пути теплоносителя, обеспечить полноценное охлаждение рабочих частей, рабочий вал должен располагаться строго по горизонтали.

В большинстве случаев схема подключения циркуляционного насоса в систему отопления выглядит так: прибор ставят на обратную трубу перед входом в котел. Перед насосом устанавливают грязевой фильтр. Его задача – задерживать песок, частицы накипи, окалину и другие абразивные элементы, которые могут повредить крыльчатку или подшипники, снизить срок службы аппарата.

Почему монтаж в систему отопления циркуляционного насоса предпочтителен на обратку: подшипники и пластиковые элементы устройства чувствительны к высоким температурам. Горячая вода понижает их ресурс.

Схема установки насоса

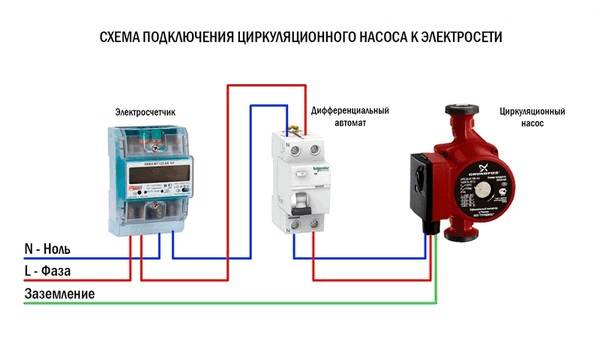

Электрическая схема подключения насоса

Если отопление дома осуществляется теплыми полами, монтаж насоса в систему отопления своими руками можно выполнить и на подаче, поскольку теплоноситель в теплых полах низкотемпературный, в пределах 50 градусов. Если же отопление радиаторное – только на обратку.

Варианты установки

Установка насоса на отопление частного дома своими руками осуществляется параллельно, на байпас, чтобы при отключении электричества вода циркулировала по гравитационному принципу. Но иногда естественная циркуляция невозможна. Например, в системе теплых полов: трубы укладываются горизонтально, протяженность контуров большая (водяные теплые полы технология монтажа).

Читайте также:   Что такое Gsm модули для котлов отопления

Другое дело, если отопление радиаторное. Особенно когда уже есть старая гравитационная схема, которую вы хотите модернизировать. Как врезать насос в систему отопления с естественной циркуляцией? В этом случае – по классической схеме: на обратку, параллельно, с байпасом.

Врезать сам насос недостаточно: рекомендуется заменить старый открытый расширительный бачок на новый мембранный. Это позволит замедлить износ металлических узлов оборудования (в теплоноситель перестанет попадать воздух извне, приостановится коррозия), а также снизить теплопотери (что позволит экономить топливо).

Схема врезки насоса в систему отопления

Установить мембранный бачок (в отличие от открытого) можно на любой высоте, предпочтительно рядом с котлом. Одновременно устанавливают предохранительный клапан для сброса избытка давления при перегреве системы.

Расширение системы

Если площадь дома увеличилась, старого оборудования уже не хватает для полноценного обогрева, необходимы второй котел и дополнительный насос в системе отопления. Место его монтажа будет зависеть от общей схемы с двумя котлами.

В ряде случаев установка дополнительного насоса в систему отопления рекомендована и при одном котле: если он мощный, дом большой, контуров много, схема комбинированная (теплые полы + батареи). В последнем варианте коллекторов желательно тоже два (для радиаторов и для пола), у каждого свой насос.

Монтаж

Как подключить насос к котлу отопления, когда схема и место выбраны?

Правильная и неправильная установка насоса


Порядок действий следующий:

  1. Слить теплоноситель, прочистить трубопровод.
  2. Врезать в трубу байпас, на него поставить насос.
  3. С обеих сторон от аппарата врезать шаровые краны – на случай отключения/ремонта/демонтажа насоса.
  4. На участке магистрали рядом с байпасом тоже нужен отсекающий кран.
  5. Перед самим насосом установить очистительный фильтр.

Видео об установке циркуляционного насоса в систему отопления.
