О фундаменте утепленная шведская плита

Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.

Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.

Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.

Рекомендации по производству работ

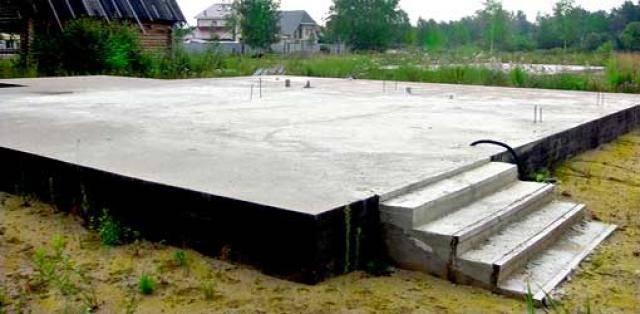

Пример утепленной шведской плитыУтепленная шведская плита – УШП – имеет некоторое сходство с классическим плитным фундаментом (плитный фундамент — технология работ). Однако технология ее устройства настолько специфична, что браться за ее реализацию без опыта крайне рискованно.

Даже набор инструментов и материалов, используемых для монтажа УШП, непривычен. Бетонная смесь, арматура, песок и гравий – вот стандартный набор основных материалов, которые являются основными для возведения фундаментов.

В состав утепленной шведской плиты — фундамента нового поколения – входит гораздо более широкий перечень стройматериалов.

Строители, специализирующиеся на строительстве УШП, рекомендуют при выполнении работ придерживаться следующих рекомендаций:

  1. В процессе разработки котлована снимать верхний слой земли толщиной от 30 до 40 мм. Если есть такая возможность, лучше добраться до материнского грунта.
  2. Дно и откосы котлована следует выстилать геотекстилем. Перехлест отдельных полос материала – не менее 150 мм.
  3. Дно котлована засыпать песком и щебнем послойно. Песок проливать водой и уплотнять при помощи виброплиты. Толщина каждого слоя не должна превышать 150 мм.

Схема утепленной шведской плиты

Коммуникации

Вид коммуникаций утепленной шведской плитыИнженерные коммуникации, предусмотренные проектом, закладываются только после подготовки основания фундамента и его упрочнения.

К данным элементам относятся:

  • система канализации;
  • ввод водопровода;
  • электрические кабели;
  • заземление.

На данном этапе обустраивается и дренажная система. Ее монтаж производится следующим образом:

  • на поверхности основания размечается проектная канализационная система;
  • выкапываются траншеи, в которые закладываются трубы канализационные;
  • производится обратная засыпка систем – дренажной и канализационной.

Проблемы утепленной шведской плиты заключаются именно в способе монтажа коммуникаций. В случае их повреждения добраться до них чрезвычайно трудно. Поэтому данному этапу строители уделяют повышенное внимание.

После того, как эта часть работ выполнена, в обязательном порядке проверяется горизонтальность основания и его соответствие проектным отметкам.

Читайте также:   О свайно - плитном фундаменте

Укладка теплоизоляционных плит

Укладка теплоизоляцииПри строительстве УШП сборку утеплителя можно производить двумя способами. В первом случае применяются стандартные плоские плиты пенополистирола.

Во втором – так называемые L – блоки. При использовании специальных блоков процесс монтажа значительно укоряется, так как отпадает необходимость склеивания конструкций для утепления торцов плиты. Да и опалубка в этом случае не требуется.

При использовании плоских теплоизоляционных плит бортовые части утеплителя укрепляются обрезной доской по периметру фундамента – иными словами, монтируется опалубка.

Следующий шаг – укладка утеплителя на подушку. Плиты размещаются вразбежку, со смещением стыков. В местах торцевых примыканий утеплитель крепится тарельчатыми пластиковыми дюбелями. Таким образом монтируется основной слой теплоизоляции. Его поверхность выстилается пароизоляционной пленкой.

В оформленном коробе размечаются места установки ребер жесткости. Их количество и шаг определяется расчетным методом.

Далее, в соответствии с проектом, укладываются дополнительные слои утеплителя – один или два.

Армирование ребер жесткости

Армирование утепленной шведской плитыРебра жесткости фундамента теплая шведская плита армируются двумя парами стержней диаметром 10 или 12 мм. Располагаются они в продольном направлении ребра.

Для придания конструкции жесткой пространственной формы стержни вяжутся распределительными хомутами, выполненными из арматуры диаметром 8 мм. Шаг установки хомутов – 300 мм. Каркасы собираются на земле, и только потом устанавливаются в рабочее положение на утеплитель.

Остальная площадь фундаментной плиты (плитный фундамент) армируется стержнями диаметром 6-10 мм, связанными между собой в единую плоскую сетку с размером ячейки 150х150 мм. И каркасы и сетка непосредственно на теплоизоляционный материал не укладываются: предварительно на пенополистирол ставятся специальные фиксаторы, изготовленные из ПВХ.

Продольная стыковка армирующих стержней должна выполняться с перехлестом не менее 240 мм (20 d).

Монтаж труб теплого пола

Монтаж трубТрубы (о трубах для теплого водяного пола) будущего теплого пола монтируются непосредственно поверх арматурной сетки. Их диаметр и шаг также определяются расчетным путем в процессе проектирования.

Надо сказать, что, в отличие от других типов фундаментов, для УШП невозможно сформулировать некие универсальные рекомендации, по которым можно без особых расчетов соорудить вполне надежную основу под дом. Поэтому утепленную шведскую плиту своими руками без проекта построить практически нереально.

Места пересечения труб с ребрами жесткости, на которые будут опираться несущие стены или дверные проемы, защищаются гильзами. Это может быть как специальная гофрозащита, так и отрезки трубы ПНД длиной 40-50 см.

По окончании укладки трубопровода теплого пола монтируется коллектор (коллектор для теплого водяного пола). Обычно он устанавливается на отметке +0,600. Для установки коллектора в нужном положении вбивается пара арматурных стержней (иногда используется 4 стержня) диаметром 12 мм.

Читайте также:   Технология устройства фундамента монолитная плита

Высота их достигает полутора метров. На проектной отметке крепится доска, на которой и производится непосредственно монтаж коллектора (монтаж коллектора для теплого водяного пола своими руками).

Трубы подключаются к коллектору, причем места их подъема в обязательном порядке защищаются гофрозащитой. Смонтированная система теплого пола заполняется теплоносителем, проверяется под давлением на герметичность и опрессовывается.

Многие застройщики задаются вопросом: можно ли строить утепленную шведскую плиту без теплого пола? Специалисты на этот счет имеют единое мнение: возведение УШП без отопительного контура становится бессмысленным.

Промежуточный контроль

Монтаж утепленной шведской плитыПрежде чем приступить к заливке бетона, необходимо убедиться в качестве выполнения предыдущих этапов работ:

  • производится контрольный обмер короба и проверяется правильность армирования и вязки;
  • проверяется целостность теплоизоляции, удаляется из короба мусор, листья и прочие посторонние предметы;
  • при помощи полиэтилена и специальных заглушек закрываются выводы всех коммуникаций для предотвращения попадания в их бетонной смеси;

В последнюю очередь проверяется надежность всех временных креплений, склонных к смещению во время заливки бетоном.

Заливка бетона

Заливка бетоном утепленной шведской плитыБетон, выгружаемый непосредственно в короб, распределяют по нему при помощи гладилок, совковых лопат. При этом необходимо обеспечить затекание смеси в труднодоступные места посредством глубинного вибратора.

Время на выполнение этого этапа работ весьма ограничено – не более часа. Если по каким-либо причинам допущен перерыв в работе, возобновить ее можно до момента набора прочности бетоном до 1,5 МПа.

При этом организуются рабочие швы между уже залитой и вновь заливаемой частями. Швы перед возобновлением заливки предварительно смачиваются водой и грунтуются цементным молочком.

По окончании заливки бетон накрывается полиэтиленом и оставляют в покое на 7 дней.

Финишные работы

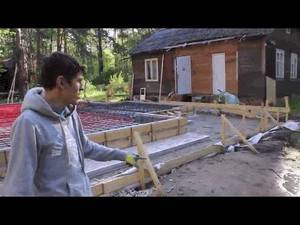

Окончание работ После того, как бетон затвердеет, с него снимается опалубка. Торцевые поверхности пенополистирольных плит облицовываются плиткой или оштукатуриваются цементно – песчаным раствором (в качестве базового слоя под финишную отделку).

Завершающим этапом является обустройство отмостки по периметру фундамента. Она также утепляется теплоизоляционными плитами толщиной 100 мм. Поверх них настилается дренажная мембрана. Затем производится обратная засыпка грунтом, дерном или гравием.

Вышеприведенный материал описывает в общих чертах строительство шведской утепленной плиты: подробно, с указанием конкретных размеров ее элементов, рассматривать эту технологию можно только при наличии всех расчетов с привязкой к конкретным климатическим условиям строительной площадки.
