Фундамент плита — расчет толщины

Плитный фундамент относится к категории мелкозаглубленных. Он представляет собой монолитную железобетонную плиту, уложенную на подушку.

В отличие от ленточного, плитный фундамент закладывается под всей площадью будущей постройки.

Особенности плитных фундаментов

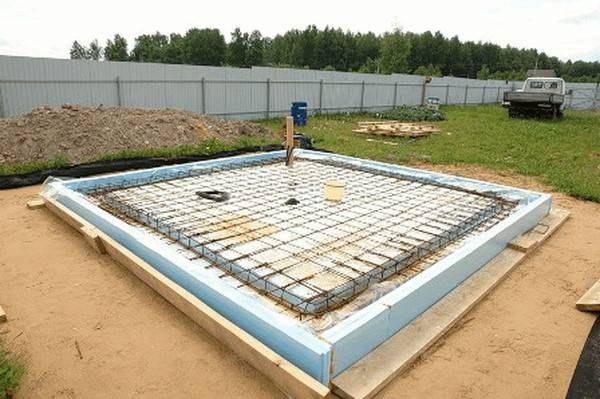

Пример монтажа плитного фундаментаК явным преимуществам плитных фундаментов (о плюсах и минусах плитного фундамента) можно отнести следующее:

  • простота конструкции;
  • высокая степень долговечности: железобетонный монолит может простоять более сотни лет без разрушительных изменений;
  • способность быстро перемещаться в ответ на подвижки грунтов, сохраняя при этом устойчивость надземной части строения и пр.

К основным недостаткам плитного фундамента можно отнести его высокую стоимость. Кроме того, с момента его возведения и до начала строительства здания или сооружения должно пройти достаточно много времени – пока бетон не достигнет технологически оправданного показателя прочности.

Еще один минус – для выполнения работ по заливке бетона необходимы определенные погодные условия.

Несмотря на довольно обширный перечень недостатков, плитный фундамент является едва ли не самым надежным. Но данное утверждение справедливо лишь при одном условии — если правильно произведен расчет толщины плиты фундамента.

Схема устройства плитного фундамента

Особенности расчета толщины фундаментной плиты

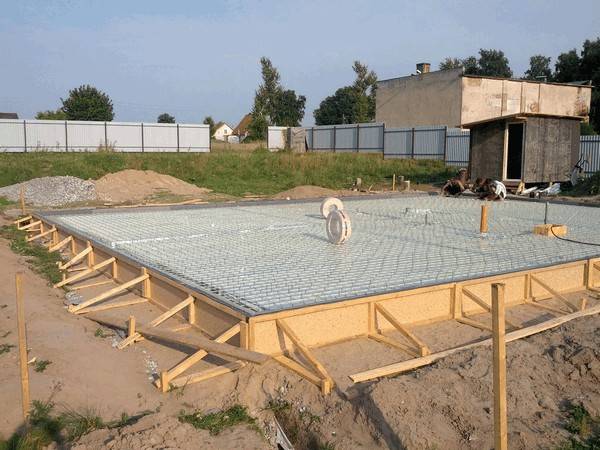

Вид изготовления плитного фундаментаВ расчете толщины плитного фундамента учитываются следующие параметры конструкции:

  • расстояние (зазор) между арматурными сетками;
  • толщина слоя бетона над арматурой сеткой – верхним и нижним поясами;
  • толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

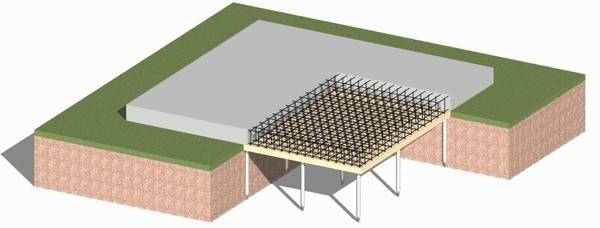

Вид готового плитного фундаментаНеобходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2);

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок;

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05;

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см2:

  • 0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых;
  • 0,5 – для твердых и пластичных супесей, твердых глин;
  • 0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Схема изготовления плитного фундамента

Приведем пример:

  • планируется построить здание общим весом 250 тонн;
  • тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см);
  • площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Читайте также:   О фундаменте утепленная шведская плита

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона.

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

Расчет площади несущих стен

Вид несущих стенОсталось подсчитать площадь несущих стен здания и сравнить ее с полученным выше результатом. Если она меньше, толщину плиты можно уменьшить, например, до 25 см и повторно произвести расчет.

Таким образом вы выйдете на оптимальную толщину монолита. При этом следует придерживаться следующей рекомендации: если вы строите дом самостоятельно, не следует при определении толщины плиты выходить за рамки диапазона 15-35 см.

Если Вас интересуют другие виды фундаментов, то читайте статьи в соответствующих разделах по ссылкам ниже:

Видео о расчете фундаментов.
