Опалубка для ленточного фундамента своими руками

Опалубка ленточного фундамента представляет собой форму, в которую заливается бетон. Данная конструкция в процессе возведения фундамента принимает на себя совокупность нагрузок – статических и динамических – от заливки бетонной массы.

В связи с этим к ней предъявляются весьма высокие требования относительно жесткости и прочности сооружения. Устройство опалубки ленточного фундамента (технология изготовления ленточного фундамента) может выполняться при помощи разных материалов – металла, фанеры, доски или, в случае устройства несъемной опалубки, пенополистирола (устройство несъемной опалубки для фундамента).

Самым распространенным видом опалубки в частном строительстве является мелкощитовая разборная, изготовленная из брусков и доски (выбор доски для опалубки фундамента). Способы установки ее элементов зависят от типа грунта.

Установка опалубки на прочных грунтах

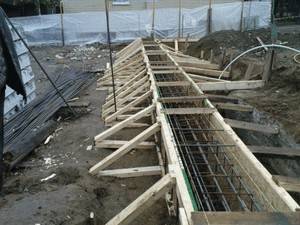

Пример опалубки ленточного фундамента на прочных грунтахПрочный грунт может сам играть роль опалубки. В таком случае щиты устанавливаются только для формирования надземной части фундамента.

Стенки траншеи в этом случае тщательно выравниваются и накрываются гидроизоляционным материалом. Деревянные щиты опалубки монтируются по краю траншеи (устройство опалубки для фундамента своими руками). Их закрепляют раскосами, изготовленными из брусков и обрезков доски.

Для увеличения прочности раскосы можно прибить к кольям, предварительно вбитым в грунт на расстоянии одного метра (не менее!) от края траншеи. Иногда их используют просто для упора. В таком случае конструкция опалубки не имеет жесткого соединения с упорными колышками.

Количество раскосов обычно соответствует числу вертикальных брусков опалубки. Для усиления устойчивости деревянной формы противоположные элементы скрепляются брусками – перемычками. Они устанавливаются с шагом 0,5-1,0 м.

В процессе монтажа щитов необходимо следить за их положением: отклонения от вертикали, выгибы и прогибы не допускаются. Для контроля можно использовать рейку, строительный уровень или правило. Длина любого из них должна составлять 2 метра.

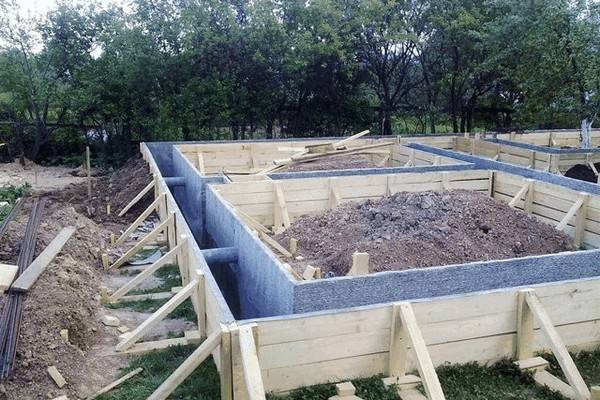

Читайте также:   Способы укрепления опалубки ленточного фундамента

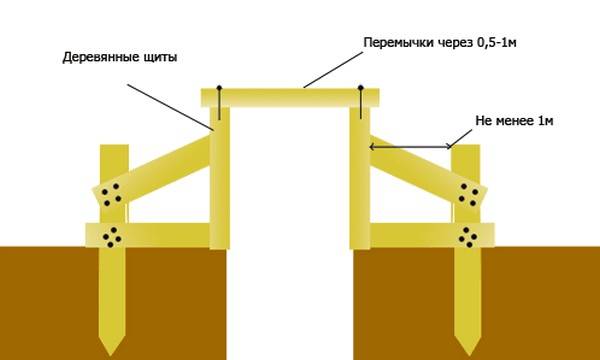

Схема опалубки ленточного фундамента на прочных грунтах»

Максимально допустимые отклонения:

  • по вертикали – не более 5 мм/м высоты опалубки;
  • от плоскости (местные отклонения) – не более 3 мм для доски и 2 мм – для фанеры;
  • смещение оси опалубки относительно проектного положения ленты фундамента – не более 10 мм.

Внутреннюю (лицевую) сторону опалубки следует покрыть гидроизоляционным материалом с напуском на дно траншеи. Это поможет защитить его от разрыва в процессе заливки.

Верхний край гидроизоляции перехлестывают через край опалубки наружу и закрепляют при помощи строительного степлера. Если этого не сделать, материал может сползти внутрь под воздействием бетонной массы.

Монтаж опалубки в слабых грунтах

Пример опалубки ленточного фундамента на слабых грунтахНеустойчивые, рыхлые грунты опалубкой для ленточного фундамента (устройство мелкозаглубленного ленточного фундамента) служить не могут. В таких случаях приходится устанавливать щиты на всю высоту монолита.

Ширина траншеи должна быть достаточной, чтобы ее стенки не стесняли строителя в процессе работы. Ее стенки выполняются с наклоном от дна в сторону, противоположную ленте (поперечный разрез траншеи имеет вид корыта).

Установка опалубки на слабых грунтах отличается от первого случая наличием дополнительных раскосов, устанавливаемых в нижней части конструкции. Опорные колышки для верхних раскосов забиваются на расстоянии не менее 1 метра от края траншеи.

Если щиты опалубки выполнены из фанеры на каркасе из брусков, желательно стянуть противоположные щиты резьбовыми шпильками. Отверстия под них сверлятся в фанере, а не в брусках. Внутрь опалубки помещают отрезки стальной трубы длиной, равной ширине ленты монолита.

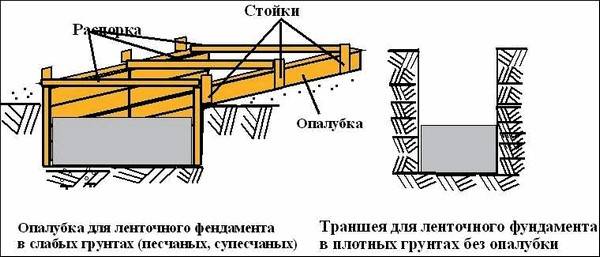

Схема опалубки ленточного фундамента на слабых грунтах

Шпильки вставляются в эти втулки. Когда приходит время разбирать опалубку, шпильки легко вынимаются, а втулки остаются в фундаменте навсегда. Отверстия следует заделать цементным раствором.

Комбинированная опалубка

Комбинированная опалубки ленточного фундамента с утеплителемУстановку опалубки для ленточного фундамента своими руками можно совместить с его утеплением. На слабых грунтах теплоизоляционный материал полностью монтируется внутри опалубки.

Читайте также:   Несъемная опалубка из пенопласта для фундамента

Несколько по-иному выполняется работа на прочных грунтах:

  • траншея копается по ширине ленты плюс две толщины утеплителя;
  • на утеплитель устанавливаются фасадные дюбели (они нужны для надежного крепления теплоизоляционного слоя к бетону);
  • утеплитель крепится непосредственно к стенкам траншеи строительными гвоздями 150-200 мм;
  • в зоне надземной части фундамента утеплитель крепится к внутренней стороне опалубки.

Для крепления теплоизоляционных плит к щитам используют саморезы. Причем их рабочая длина должна быть таковой, чтобы тело крепежа не выступало за пределы утеплителя.

Видео опалубка для ленточного фундамента своими руками.
