О выборе автоматического выключателя

Автоматические выключатели (называемые в быту сокращенно «автоматы») – электротехническое коммутационное и управляющее оборудование преднозначенное для защиты и включения электрооборудования или отдельных линий электропотребления.

Выполняемые функции

Различные виды автоматических выключателейОни выполняют три функции:

  • включать и отключать электротехнические приборы (как обычный выключатель);
  • отключать работающее оборудование от сети при резко возрастающих перегрузках, возникающих в момент короткого замыкания в домашней электропроводке;
  • отключать работающие электроприборы в безопасные для их функционирования сроки при появлении токов перегрузки или ненормальных падениях напряжения в сети, появляющихся при включении мощных электродвигателей и электроприборов.

В двух словах, автоматический выключатель отключает подачу электроэнергии в случаях изменения параметров тока и напряжения, которые могут привести к неисправности работающих электроприборов или повреждению провода питающей линии.

Конструкция автоматов

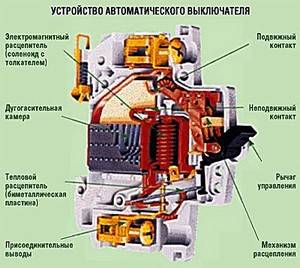

Конструкция автоматического выключателяПо конструкции автоматы, используемые в быту, выделены в три группы: воздушные, в литом корпусе и модульные. Воздушные выключатели (в корпусе с вентиляционными отверстиями) используются в сухих и не очень запыленных условиях.

Литой корпус автоматов защищает от повышенной влажности (можно использовать в подключении оборудования бани). Модульный автоматический выключатель является вариантом воздушного автомата, стандартизированным по размерам.

Ширина корпуса модульного выключателя кратна 17,5 мм. Благодаря легкости монтажа модульные автоматы для электропроводки в квартире считаются самым оптимальным выбором.

Как выбрать автоматический выключатель по мощности и току

Автоматы различного видаДля выбора автоматического выключателя требуется необходимый минимум информации, позволяющей правильно оценить рабочие характеристики будущей защиты.

Первичная информация для правильного выбора:

  1. Суммарная мощность потребляющих электроэнергию аппаратов, одновременно подключенных к сети и работающих в обычном режиме.
  2. Резерв на возможное подключение дополнительных потребителей.
  3. Типы и характеристики проводов.
  4. Условия работы.

Основные характеристики автоматических выключателей:

  • номинальный ток автоматического выключателя (не должен превышать номинального тока электропроводки, находящейся под защитой автомата);
  • количество полюсов (выбирается в зависимости от проводки, однофазной или трехфазной);
  • время – токовая характеристика (скорость срабатывания, с которой АВ реагирует на превышение тока в сети над номинальным рабочим током и время этого нарушения);
  • предельный ток короткого замыкания (в случае КЗ ток в сети на очень короткое время вырастает до нескольких тысяч ампер. Автоматический выключатель при этом должен сразу отключиться;
  • тип тока и рабочее напряжение автомата (тип тока – переменный или постоянный, рабочее напряжение должно соответствовать напряжению сети, 220 или 380 В.)
Читайте также:   Как выбрать индикатор скрытой проводки

Параметры модульных выключателей стандартизированы. Все параметры наносятся на этикетку на передней панели автомата. Чтобы выбрать правильное оборудование, нужно знать их все.

Краткий обзор расшифровок

Автоматические выключатели с различным количеством полюсов1. Номинальный ток автомата в амперах – 1, 2, 3 (слаботочные), 6, 10, 16, 20, 25, 32 (средние), 40, 50, 63 (мощные).

2. Количество полюсов – 1, 2, 3, 4. Один полюс – одна фаза. Двухполюсный автомат может работать в схеме «одна фаза и нейтраль» (а вторая, страхующая нейтраль – без расцепителя). Трехполюсный – выключает сразу три фазы (его рабочее напряжение 380 В).

Четырехполюсный разрывает питание трех фаз и «ноля» (трех- и четырехполюсные автоматы используются при снабжении потребителя по трехфазной схеме с возможностью подключения электродвигателей, поэтому автоматы довольно мощные).

Ниже пример схемы маркировки автоматического выключателя:

Схема маркировки автоматического выключателя
3. Время – токовая характеристика (другое название «тип кривой автомата») – график, показывающий время срабатывания при росте тока в сети. Кривая состоит из двух секторов.

Верхний, похожий на нисходящую гиперболу, показывает работу теплового расцепителя. Второй, внизу кривой, почти прямой отрезок, показывает, насколько быстро прерывает контакт электромагнит. График можно найти в инструкции, прилагаемой к оборудованию. По типам кривой автоматы делятся на группы B, C, D.

«В» на этикетке означает, что тепловой размыкатель при трехкратной перегрузке срабатывает через 5 секунд.

«С» показывает, что тепловая часть выключателя может выдержать большие перегрузки, но отключится через секунду — две при пяти — семикратном подъеме рабочего тока.

«D» возможно использовать в бытовых сетях, где подключаются электродвигатели большой мощности. Автомат может не выключиться при мгновенной нагрузке в 10-14 раз.

Для домашней (квартирной) электропроводки рекомендуются автоматы типа С за способность выдерживать кратковременные пусковые токи бытовых электродвигателей пылесосов и дрелей – перфораторов.

Ниже пример этикетки автоматического выключателя:

Пример этикетки автоматического выключателя
4. Предельный ток короткого замыкания изображается на этикетке цифрой с тремя нулями. Например, цифра «6000» объясняет, что при 6000А, до которых поднимется за миллисекунду сила тока в проводах, электромагнитный расцепитель разорвет цепь.

Появившаяся при этом дуга между контактами уйдет в пламягасительную камеру, раздробится о пластины гасителя, и легкий дымок выйдет через вентиляционное отверстие в корпусе. Контакты пострадают от мгновенной температуры в несколько тысяч градусов, но свою задачу выполнят.

Автоматы производятся с показателями 3000, 4500, 6000 и 10000. Наиболее популярны автоматические выключатели для бытовых электросетей с током КЗ 4500 и 6000.

Читайте также:   Как выбрать индикатор скрытой проводки

Знание этих характеристик и параметров поможет выбрать правильное оборудование при монтаже и защите электрической сети.

Как правильно рассчитать автоматический выключатель

Вид подключения автоматических выключателейВыбор автоматического выключателя по току производится на основе подсчета электроприборов, которые будут подключены к конкретной линии электропроводки.

Суммарная мощность всех приборов, поделенная на номинальное напряжение (220В) даст значение суммарного тока линии. Выключатель выбирается с таким расчетом, чтобы номинальный ток превышал суммарный ток приборов, но не более чем на 10-15%.

В таком расчете мощность является промежуточным результатом, базой для расчета тока срабатывания автоматического выключателя.

Монтаж

Пример монтажа автоматических выключателейПри монтаже кроме электрических характеристик важны габариты автоматов и способ монтажа. Рассмотрим самый распространенный тип автоматов – модульный. Модульные выключатели могут крепиться на панель или на стандартную DIN-рейку.

Для первого на корпусе предусмотрены монтажные отверстия — гнезда для крепления на болты. Для второго способа на модульном автоматическом выключателе предусмотрены крепежный зацеп и защелка.

Современные распределительные щитки оборудованы DIN-рейками. Модульные автоматы группируются на рейках по «обязанностям»: линии освещения, линии розеток, линия внешнего освещения (во дворе), линия для гаража (если не выделена до вводного автомата), отдельные автоматы для электроплиты и бойлера.

Пример замены электропроводки своими рукамиЗамена электропроводки своими руками. Читайте об этом в нашей статье.

Хотите узнать все про монтаж электропроводки в деревянном доме? Мы предоставили Вам эту информацию.

Вводной автомат размещается на верхней рейке (или крепится к панели), чтобы вводной кабель можно было подключить к верхним клеммам автомата. Номинальный ток вводного автомата должен быть равен или быть больше суммы номинальных токов линейных автоматов (на 5-10%).

При монтаже автоматов используется соединительная шина – гребенка. Ее применение помогает избежать путаницы в разводке. Если же гребенки нет, используются отрезки провода с большей пропускной способностью по току, чем у автоматов.

Все соединения в клеммах должны быть хорошо зафиксированы (незатянутые соединения могут искрить, нагреваться и, рано или поздно, стать причиной выхода автомата из строя).

При покупке автоматических выключателей обязательно интересуйтесь гарантиями производителей. Первая тройка лидеров в производстве автоматических выключателей: ABB, Legrand, Schneider Electric. Гарантийный срок эксплуатации произведенных ими автоматических выключателей превышает 2 года (но этим не ограничивается).

Видео о выборе автоматического выключателя по току
